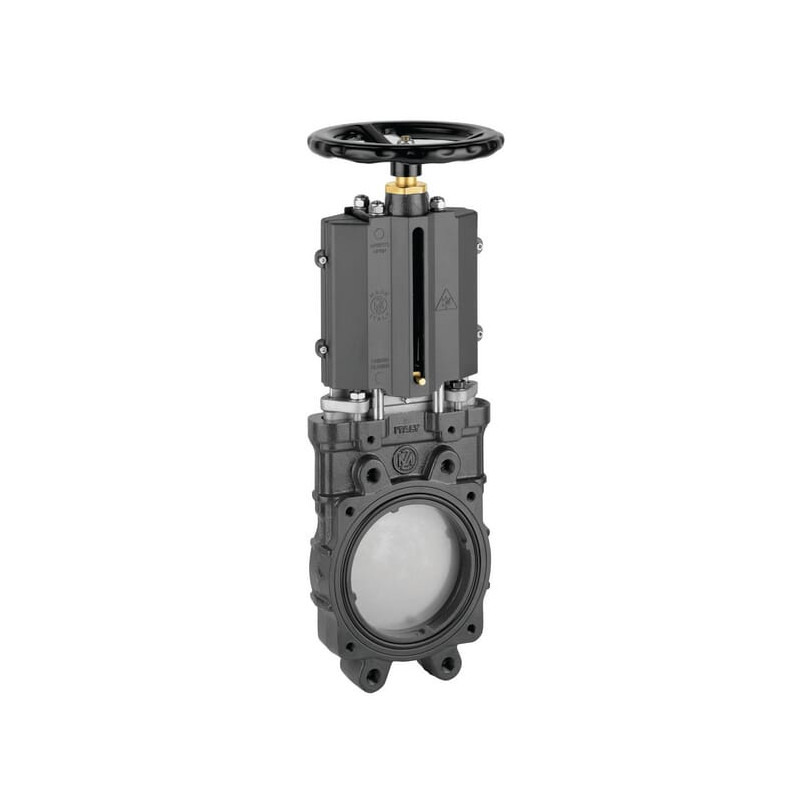

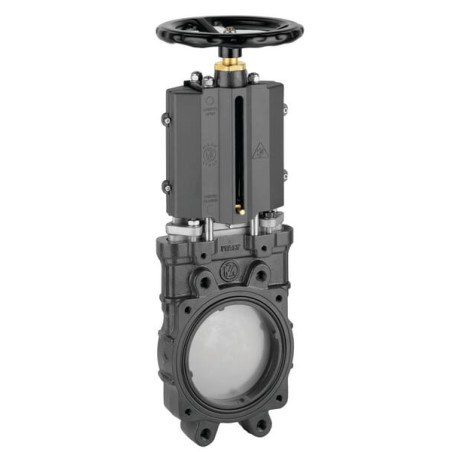

Zasuwa płytowa 4" z pokrętłem ręcznym

Zasuwa płytowa 4" z pokrętłem ręcznym – niezawodna armatura przemysłowa

Zasuwa płytowa o nominalnej średnicy 4 cale (100 mm) to profesjonalne rozwiązanie dedykowane do systemów przesyłu cieczy, gdzie wymagana jest wysoka szczelność i odporność na trudne warunki eksploatacyjne. Produkt marki MZ, oznaczony referencją ARZO0102100000, został zaprojektowany z myślą o trwałości i łatwości obsługi w instalacjach wodociągowych, przemysłowych oraz rolniczych. Dzięki zastosowaniu wysokiej jakości materiałów konstrukcyjnych, zawór zapewnia długotrwałą bezawaryjną pracę nawet przy maksymalnym ciśnieniu roboczym sięgającym 10 BAR.

Konstrukcja odporna na zatkania i korozję

Kluczową zaletą tej zasuwy jest jej specyficzna budowa, która eliminuje problem zatykania się mechanizmu. Zawór odcinający wykonano bez górnej obudowy, co znacząco redukuje ryzyko gromadzenia się zanieczyszczeń w newralgicznych punktach urządzenia. Taka konstrukcja przekłada się na wysoką niezawodność i minimalizuje konieczność częstych przeglądów technicznych.

Obudowa dolna wykonana jest z wytrzymałego, lakierowanego żeliwa, które stanowi solidną barierę dla czynników zewnętrznych. Najważniejsze elementy ruchome, takie jak zasuwa oraz sworzeń, wykonano ze stali nierdzewnej (stali szlachetnej). Zastosowanie tego materiału gwarantuje odporność na korozję i erozję, co jest kluczowe w przypadku kontaktu z wodą lub innymi mediami o właściwościach utleniających.

Parametry techniczne i wymiary montażowe

Zasuwa wyposażona jest w typ podłączenia z podwójnym kołnierzem, co ułatwia jej integrację z istniejącymi rurociągami. Mechanizm sterowania opiera się na ręcznym pokrętle o średnicy 225 mm, zapewniającym ergonomiczną obsługę i precyzyjne regulowanie przepływu. Urządzenie jest wodoszczelne i przystosowane do pracy w systemach jednokierunkowych.

Poniżej znajdują się szczegółowe dane techniczne niezbędne do prawidłowego doboru i montażu:

• Nominalna średnica otworu zasuwy: 100 mm (4 cale)
• Maksymalne ciśnienie robocze: 10 BAR
• Materiał obudowy: Żeliwo lakierowane
• Materiał zasuwy i sworznia: Stal szlachetna (nierdzewna)
• Typ napędu: Pokrętło ręczne
• Średnica koła sterującego: 225 mm
• Odległość od środka otworu do koła sterującego (H): 412 mm
• Odległość od środka otworu do podstawy (C): 102 mm
• Grubość kołnierza (L): 50 mm

Specyfikacja kołnierzy i montażu

Prawidłowy montaż wymaga uwzględnienia precyzyjnych wymiarów przyłączeniowych. Zasuwa posiada starannie zaprojektowane otwory montażowe, które zapewniają stabilne i szczelne połączenie z rurociągiem.

• Średnica rozstawu śrub/otworów montażowych kołnierza (l2): 180 mm
• Rozstaw śrub/otworów montażowych kołnierza (l1): 150 mm
• Średnica śrub/otworów montażowych kołnierza (d1): 12 mm
• Średnica śrub/otworów montażowych kołnierza 2 (d2): 16 mm

Dzięki zastosowaniu stali nierdzewnej w newralgicznych punktach oraz żeliwnej obudowy, zasuwa płytowa MZ stanowi optymalny wybór dla inwestorów szukających kompromisu między ceną a jakością wykonania. Jej konstrukcja bez górnej obudowy sprawia, że jest to urządzenie szczególnie polecane do mediów, które mogą zawierać drobne zawiesiny lub zanieczyszczenia mechaniczne.
