Zasuwa płytowa 6" st.nier. + Cylindry pneumatyczne

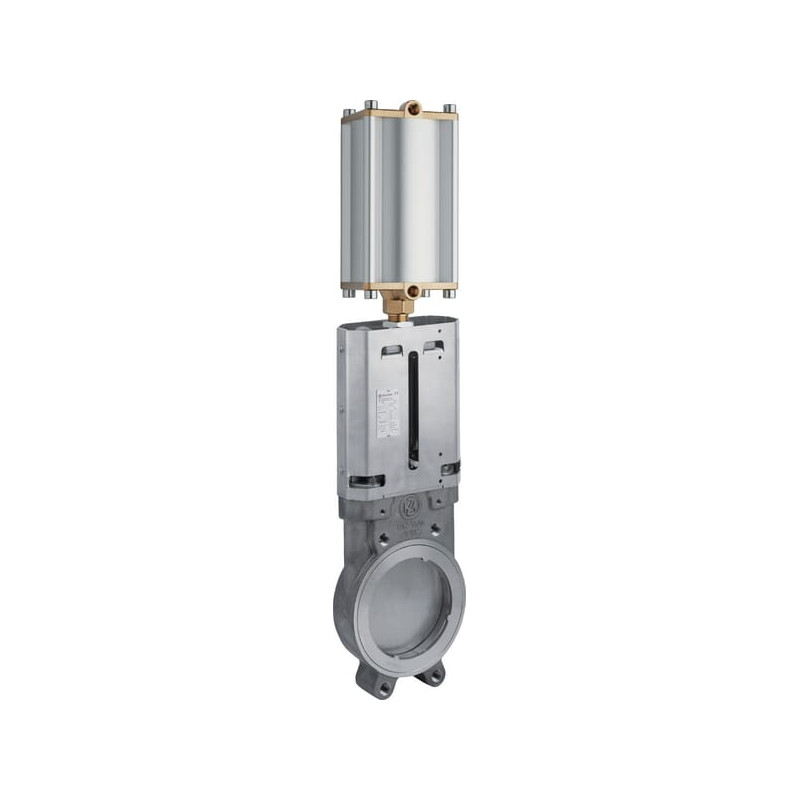

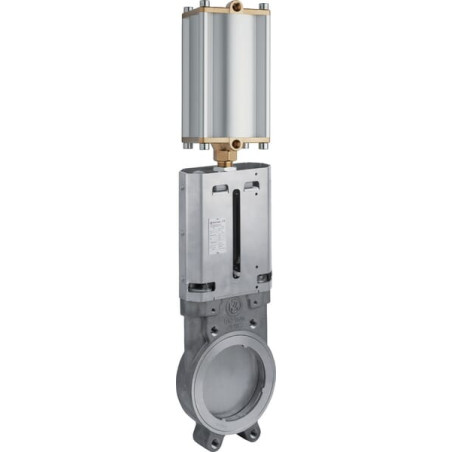

Zasuwa płytowa 6" ze stali nierdzewnej z napędem pneumatycznym

Profesjonalna zasuwa płytowa marki MZ, oznaczona indeksem 6012575, stanowi zaawansowane rozwiązanie do precyzyjnego sterowania przepływem mediów w instalacjach przemysłowych i rolniczych. Konstrukcja wykonana ze stali nierdzewnej gwarantuje wysoką odporność na korozję oraz długotrwałą bezawaryjną pracę nawet w trudnych warunkach eksploatacyjnych. Produkt wyposażony jest w podwójne cylindry pneumatyczne, które zapewniają szybkie i pewne otwieranie oraz zamykanie przesłony, eliminując ryzyko zatorów i zapewniając szczelność układu.

Zasuwa charakteryzuje się nominalną średnicą przelotu wynoszącą 150 mm (6 cali), co pozwala na efektywny transport dużych ilości cieczy lub zawiesin. Dzięki zastosowaniu standardowego połączenia kołnierzowego DIN PN10 (zgodnego z normą UNI EN 1092-1), montaż elementu w istniejących instalacjach jest prosty i nie wymaga stosowania dodatkowych adapterów. Maksymalne ciśnienie robocze na poziomie 10 BAR sprawia, że urządzenie sprawdza się w systemach o średnim i wysokim ciśnieniu.

Kluczowe parametry techniczne i wymiary montażowe

Przed zakupem warto zapoznać się ze szczegółowymi danymi technicznymi, które pozwalają na precyzyjne dopasowanie zasuwy do istniejącej infrastruktury. Poniżej przedstawiono najważniejsze wymiary oraz specyfikację techniczną wynikającą bezpośrednio z karty katalogowej produktu:

• Nominalna średnica otworu zasuwy: 150 mm (6 cali)
• Maksymalne ciśnienie robocze: 10 BAR
• Zakres temperatury roboczej cieczy: od -15 °C do 80 °C
• Typ połączenia kołnierza: DIN PN10 - UNI EN 1092-1
• Połączenie cylindra: 2 x 3/8"
• Waga produktu: 22,9 kg

Szczegółowe wymiary geometryczne

Dla inżynierów i instalatorów kluczowe są precyzyjne wymiary montażowe, które determinują możliwość integracji zasuwy z rurociągiem oraz układem sterowania. Produkt MZ został zaprojektowany z zachowaniem rygorystycznych tolerancji:

• Średnica rozstawu śrub/otworów montażowych kołnierza (l1): 240 mm
• Średnica śrub/otworów montażowych kołnierza (d1): 20 mm
• Grubość kołnierza (L): 60 mm
• Szerokość całkowita (E): 205 mm
• Wysokość całkowita: 707 mm
• Odległość od środka otworu zasuwy do podstawy (C): 128,4 mm
• Odległość od środka otworu zasuwy do otworu dźwigni – pionowa (H): 520 mm
• Odległość od środka otworu zasuwy do końca dźwigni (B): 413 mm
• Rozstaw otworów montażowych dźwigni – poziomy (A): 65,5 mm
• Rozstaw otworów montażowych dźwigni – pionowy (h): 107 mm
• Średnica otworu montażowego cylindra (F): 10,5 mm

Zastosowanie i korzyści eksploatacyjne

Zasuwa płytowa MZ 6012575 znajduje szerokie zastosowanie w branży przetwórstwa spożywczego, chemicznego oraz w systemach nawadniania i uzdatniania wody. Wykonanie ze stali nierdzewnej jest szczególnie istotne w aplikacjach wymagających zachowania wysokiego poziomu higieny oraz odporności na agresywne czynniki zewnętrzne. Mechanizm płytowy zapewnia równomierny przepływ medium przy pełnym otwarciu, minimalizując opory hydrauliczne.

Napęd pneumatyczny z dwoma cylindrami pozwala na integrację zautomatyzowanych systemów sterowania, co zwiększa efektywność pracy całej instalacji i redukuje konieczność interwencji operatora. Solidna konstrukcja kołnierzy oraz precyzyjne wykonanie elementów ruchomych przekładają się na szczelność klasy przemysłowej i niskie koszty utrzymania ruchu. Produkt jest dostarczany jako nowy, gotowy do montażu w systemach pracujących pod ciśnieniem do 10 BAR.
