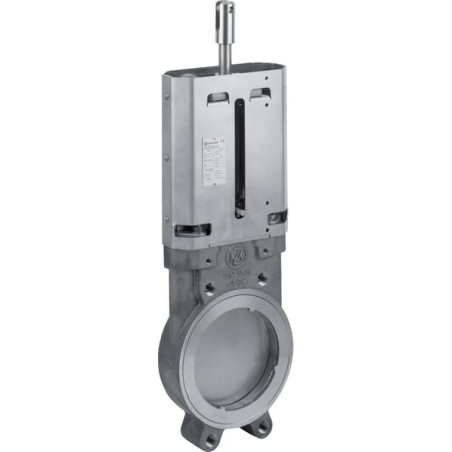

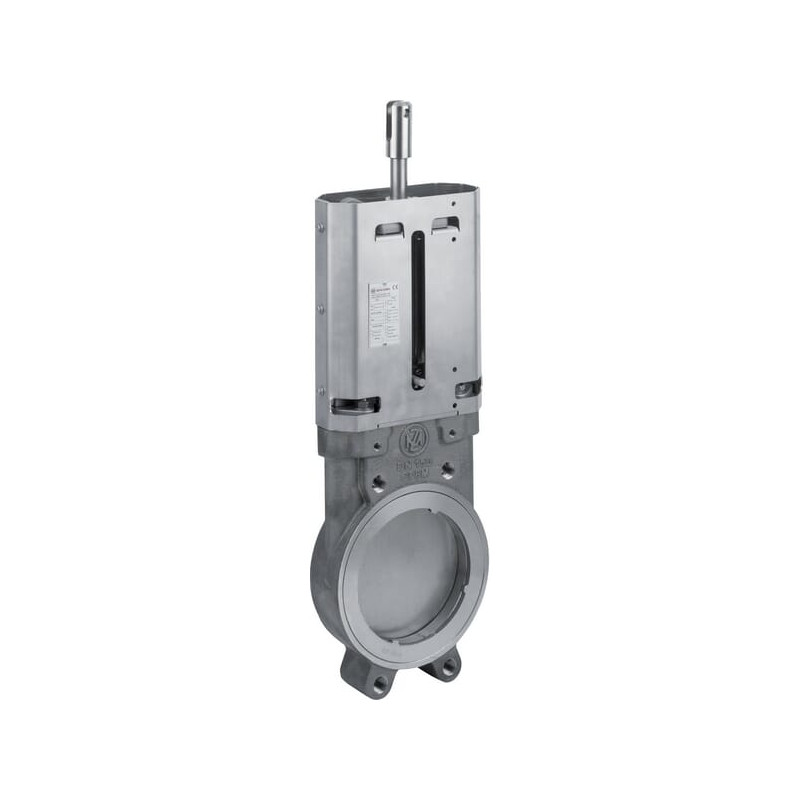

Zasuwa płytowa 6" st.nier.

Zasuwa płytowa 6 cali ze stali nierdzewnej – precyzja i trwałość w instalacjach przemysłowych

Zasuwa płytowa marki MZ o symbolu 6012000 to profesjonalne rozwiązanie dedykowane do systemów rurociągowych wymagających wysokiej szczelności oraz odporności na trudne warunki eksploatacyjne. Produkt wykonany ze stali nierdzewnej charakteryzuje się solidną konstrukcją, która zapewnia długotrwałą niezawodność w zastosowaniach rolniczych, przemysłowych oraz instalacyjnych. Dzięki nominalnej średnicy otworu wynoszącej 6 cali (150 mm), zasuwa idealnie komponuje się z rurami o dużym przekroju, umożliwiając efektywne sterowanie przepływem mediów.

Kluczowe parametry techniczne i specyfikacja

Prezentowana zasuwa została zaprojektowana z myślą o pracy w szerokim zakresie ciśnień i temperatur. Jej konstrukcja opiera się na standardzie DIN PN10 (zgodnym z UNI EN 1092-1), co gwarantuje kompatybilność z popularnymi systemami kołnierzowymi. Poniżej znajdują się szczegółowe dane techniczne potwierdzające wysoką jakość wykonania:

• Nominalna średnica otworu: 150 mm (6 cali)
• Maksymalne ciśnienie robocze: 10 BAR
• Zakres temperatury roboczej cieczy: od -15 °C do 80 °C
• Materiał: stal nierdzewna (st.nier.)
• Waga produktu: 18,5 kg
• Typ złącza kołnierza: DIN PN10 - UNI EN 1092-1

Wymiary montażowe i kompatybilność

Prawidłowy dobór armatury wymaga dokładnego sprawdzenia wymiarów montażowych. Zasuwa płytowa MZ 6012000 posiada precyzyjnie określone rozstawy otworów, co ułatwia jej integrację z istniejącymi instalacjami. Kołnierze charakteryzują się średnicą rozstawu śrub wynoszącą 240 mm, a same otwory montażowe mają średnicę 20 mm. Grubość kołnierza wynosi 60 mm, co zapewnia stabilność połączenia nawet przy maksymalnym obciążeniu ciśnieniowym.

Istotnym elementem jest również mechanizm sterujący. Dźwignia zasuwy została zaprojektowana tak, aby zapewnić ergonomiczną obsługę. Odległość od środka otworu zasuwy do końca dźwigni wynosi 413 mm, a odległość pionowa do otworu dźwigni to 520 mm. Rozstaw otworów montażowych samej dźwigni to 65,5 mm w poziomie oraz 107 mm w pionie. Średnica otworu montażowego cylindra wynosi 10,5 mm.

Zastosowanie i korzyści użytkowe

Zasuwy płytowe znajdują szerokie zastosowanie w systemach przesyłowych wody, ścieków oraz innych mediów ciekłych. Dzięki zastosowaniu stali nierdzewnej, produkt jest odporny na korozję, co jest kluczowe w środowiskach wilgotnych lub narażonych na działanie czynników chemicznych. Zakres temperaturowy od -15 °C do 80 °C pozwala na wykorzystanie armatury zarówno w instalacjach zewnętrznych narażonych na mróz, jak i w procesach technologicznych wymagających podgrzewania medium.

Konstrukcja płytowa zapewnia pełne otwarcie przepływu przy minimalnych oporach, co przekłada się na energooszczędność pracy pomp i innych urządzeń hydrotechnicznych. Solidne wykonanie i precyzja wymiarowa (np. odległość od środka otworu do podstawy wynosząca 128,4 mm) sprawiają, że montaż jest szybki i bezproblemowy, a sama zasuwa wymaga minimalnej konserwacji w trakcie eksploatacji.
