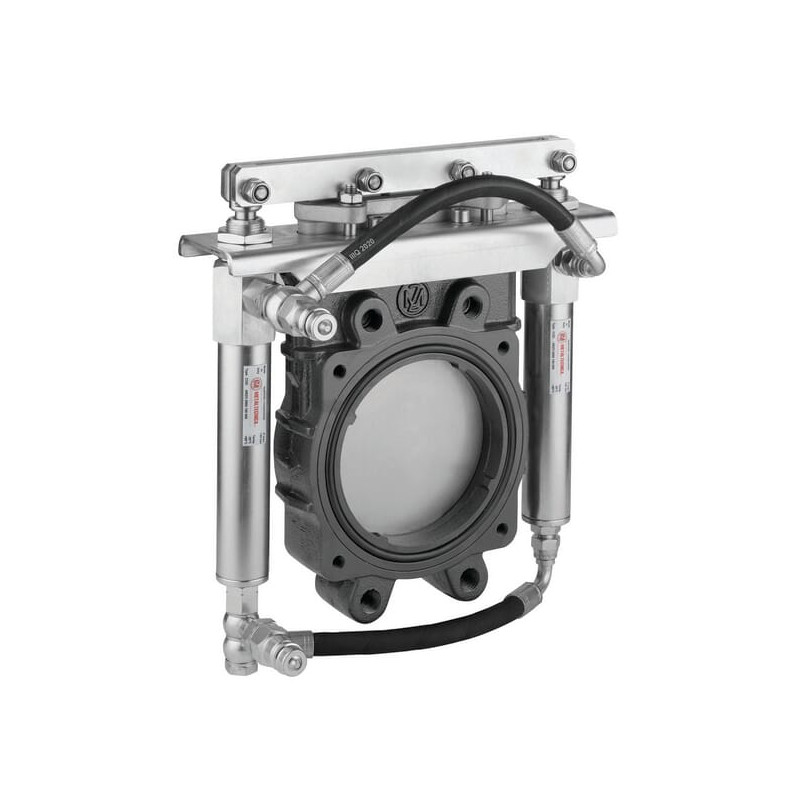

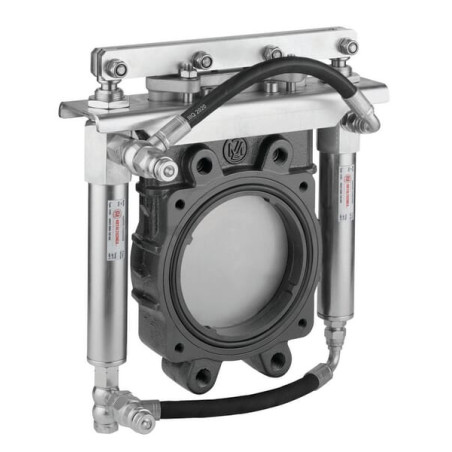

Kompaktowa zasuwa nożowa 8" (hydrauliczna)

Kompaktowa zasuwa nożowa hydrauliczna 8" – precyzja i trwałość w instalacjach przemysłowych

Prezentowana kompaktowa zasuwa nożowa o nominalnej średnicy otworu 8 cali (200 mm) to zaawansowane technologicznie rozwiązanie marki MZ, zaprojektowane do efektywnej regulacji przepływu w systemach wymagających wysokiej niezawodności. Urządzenie wyróżnia się hydraulicznym napędem dwustronnego działania, co zapewnia płynne i precyzyjne sterowanie pracą zasuwy nawet w trudnych warunkach eksploatacyjnych. Dzięki zastosowaniu wysokiej jakości materiałów konstrukcyjnych, produkt gwarantuje długą żywotność oraz odporność na czynniki zewnętrzne.

Kluczowe cechy konstrukcyjne i materiały

Sercem urządzenia jest zasuwa wykonana ze stali szlachetnej, co zapewnia doskonałą odporność na korozję oraz ścieranie. Obudowa zasuwy została wykonana z wytrzymałego żeliwa, które stanowi solidną ochronę dla mechanizmu wewnętrznego. Konstrukcja charakteryzuje się typem podłączenia z podwójnym kołnierzem, co ułatwia montaż w istniejących instalacjach rurowych i zapewnia szczelność połączenia.

Ważnym elementem technicznym jest zastosowany zawór odcinający, który skutecznie zapobiega zapychaniu się mechanizmu, co jest kluczowe przy pracy z mediami zawierającymi zanieczyszczenia stałe. Zasuwa jest wodoszczelna i przystosowana do pracy jednokierunkowej, co optymalizuje jej działanie w specyficznych układach hydraulicznych.

Parametry techniczne i wymiary montażowe

Urządzenie zostało zaprojektowane z myślą o konkretnych parametrach roboczych. Poniżej znajdują się szczegółowe dane techniczne potwierdzające zgodność produktu z wymaganiami instalacyjnymi:

• Nominalna średnica otworu zasuwy: 200 mm (8 cali)
• Materiał obudowy: Żeliwo
• Materiał zasuwy: Stal szlachetna
• Typ napędu: Hydrauliczny o dwustronnym działaniu
• Ciśnienie robocze maksymalne: 8 BAR
• Ciśnienie robocze cylindra: 120 BAR
• Połączenie cylindra: M18x1.5 (1/2"xØ20,5 ISO 7241-1 A)
• Zakres temperatury roboczej cieczy: od -15 °C do 80 °C
• Ilość otworów montażowych kołnierza: 8
• Średnica rozstawu śrub/otworów montażowych kołnierza (l2): 295 mm
• Średnica gwintu śrub montażowych (d2): M20

Wymiary zewnętrzne i gabaryty

Kompaktowa budowa pozwala na montaż w przestrzeniach o ograniczonej dostępności. Precyzyjne wymiary zewnętrzne są kluczowe dla prawidłowego dopasowania zasuwy do istniejącej infrastruktury:

• Szerokość całkowita (A): 405 mm
• Wysokość całkowita (H): 452 mm
• Skok cylindra (h): 203 mm
• Dystans od środka otworu zasuwy do górnego końca przy zasuwie zamkniętej (I): 283 mm
• Dystans od osi do osi cylindra (L): 167,5 mm

Zastosowanie i korzyści użytkowe

Zasuwa nożowa marki MZ znajduje zastosowanie w branżach wymagających niezawodnego odcinania lub regulacji przepływu mediów ciekłych, w tym w przemyśle spożywczym, chemicznym oraz oczyszczalniach ścieków. Jej główną zaletą jest kompaktowość połączona z wysoką wydajnością hydrauliczną. Mechanizm zapobiegający zapychaniu się zaworu odcinającego minimalizuje przestoje serwisowe i zwiększa efektywność pracy instalacji.

Dzięki wodoszczelności oraz szerokiemu zakresowi tolerancji temperaturowej (-15 °C do 80 °C), urządzenie może pracować w zmiennych warunkach środowiskowych. Precyzyjne wykonanie kołnierzy montażowych zgodnych z normami zapewnia szczelność systemu i bezpieczeństwo eksploatacji przy ciśnieniu roboczym do 8 BAR.
