Zasuwa płytowa 4" st.nier. + Cylindry pneumatyczne

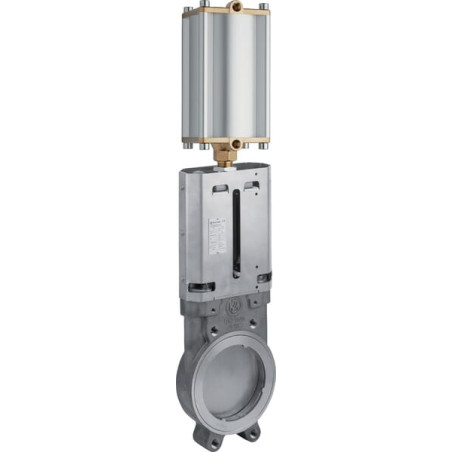

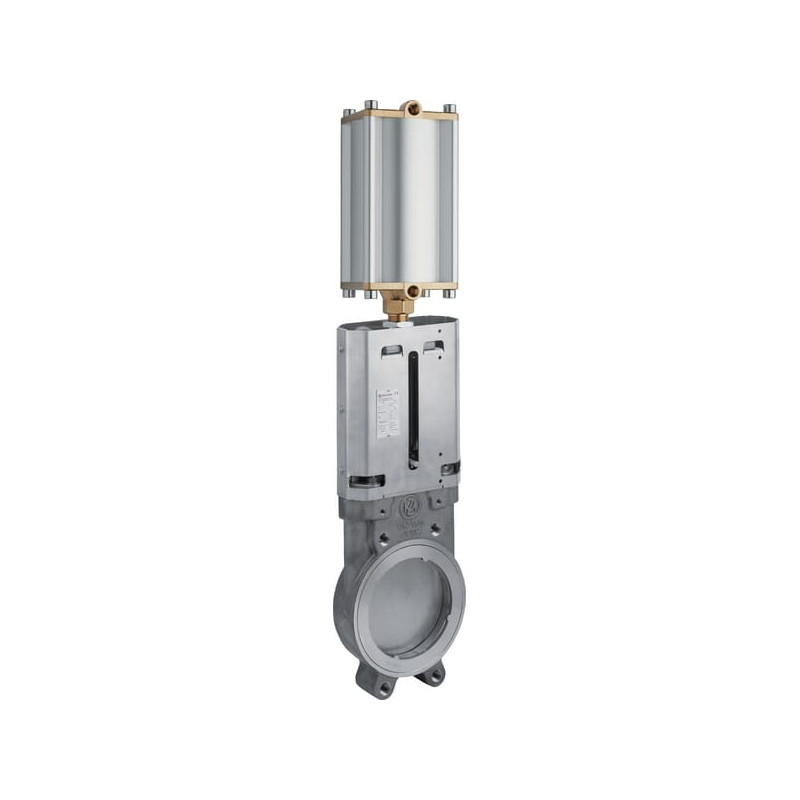

Zasuwa płytowa 4" ze stali nierdzewnej z napędem pneumatycznym

Profesjonalna zasuwa płytowa marki MZ, oznaczona indeksem 4012570, to zaawansowane rozwiązanie techniczne przeznaczone do precyzyjnego sterowania przepływem mediów w instalacjach przemysłowych i rolniczych. Konstrukcja wykonana ze stali nierdzewnej gwarantuje wysoką odporność na korozję oraz długotrwałą niezawodność nawet w trudnych warunkach eksploatacyjnych. Produkt wyposażony jest w system napędu oparty na dwóch cylindrach pneumatycznych, co zapewnia szybkie i pewne otwieranie oraz zamykanie zasuwy bez konieczności użycia siły fizycznej operatora.

Kluczowe parametry techniczne i budowa

Sercem urządzenia jest zasuwa o nominalnej średnicy otworu wynoszącej 100 mm (4 cale), co pozwala na swobodny przepływ dużych ilości cieczy. Połączenie cylindrów pneumatycznych realizowane jest poprzez dwa przyłącza o gwincie 3/8 cala. Zasuwa zaprojektowana jest do pracy w systemach kołnierzowych zgodnych z normą DIN PN10 (UNI EN 1092-1), co ułatwia jej integrację z istniejącymi rurociągami.

Waga urządzenia wynosi 13,25 kg, a jego kompaktowa, lecz solidna budowa zapewnia stabilność montażu. Zastosowanie wysokiej jakości materiałów konstrukcyjnych przekłada się na odporność na zmienne warunki termiczne. Zasuwa może pracować w zakresie temperatur cieczy od -15°C do 80°C, co czyni ją uniwersalnym elementem w wielu gałęziach przemysłu, w tym w przetwórstwie spożywczym, chemicznym czy w systemach nawadniania.

Wymiary montażowe i kompatybilność

Przed zakupem i instalacją kluczowe jest zweryfikowanie wymiarów montażowych, aby zapewnić pełną kompatybilność z infrastrukturą. Poniżej przedstawiono szczegółowe dane techniczne niezbędne do prawidłowego dobrania elementu:

• Nominalna średnica otworu zasuwy (D): 100 mm (4 cale)
• Maksymalne ciśnienie robocze: 10 BAR
• Typ złącza kołnierza: DIN PN10 - UNI EN 1092-1
• Średnica rozstawu śrub/otworów montażowych kołnierza (l1): 180 mm
• Średnica śrub/otworów montażowych kołnierza (d1): 16 mm
• Grubość kołnierza (L): 50 mm
• Szerokość całkowita (E): 152 mm
• Wysokość całkowita: 567 mm

Szczegółowa geometria i wymiary dźwigni

Dla precyzyjnego dopasowania w przestrzeni montażowej istotne są również wymiary dotyczące położenia otworów i dźwigni sterującej. Odległość od środka otworu zasuwy do podstawy (C) wynosi 102,5 mm. Pionowa odległość od środka otworu zasuwy do otworu dźwigni (H) to 431,4 mm, natomiast odległość do końca dźwigni (B) wynosi 331,5 mm.

Rozstaw otworów montażowych dźwigni jest kluczowy dla integracji z mechanizmami sterującymi:

• Poziomy rozstaw otworów montażowych dźwigni (A): 65,5 mm
• Pionowy rozstaw otworów montażowych dźwigni (h): 100 mm
• Średnica otworu montażowego cylindra (F): 10,5 mm

Zasuwa płytowa MZ 4012570 to inwestycja w trwałość i efektywność systemu przesyłu mediów. Dzięki zastosowaniu cylindrów pneumatycznych obsługa zaworu jest zautomatyzowana, co zwiększa bezpieczeństwo pracy i redukuje czas reakcji systemu. Produkt dostarczany jest jako nowy, gotowy do montażu w instalacjach spełniających podane wyżej parametry techniczne.
