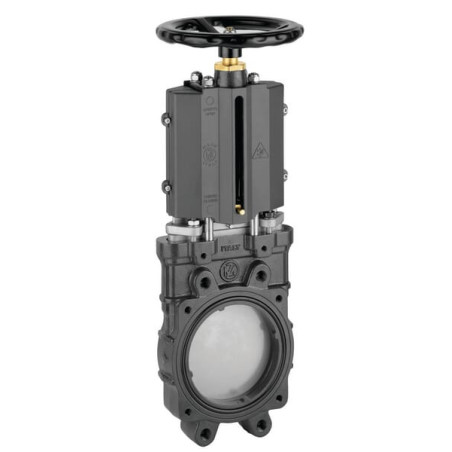

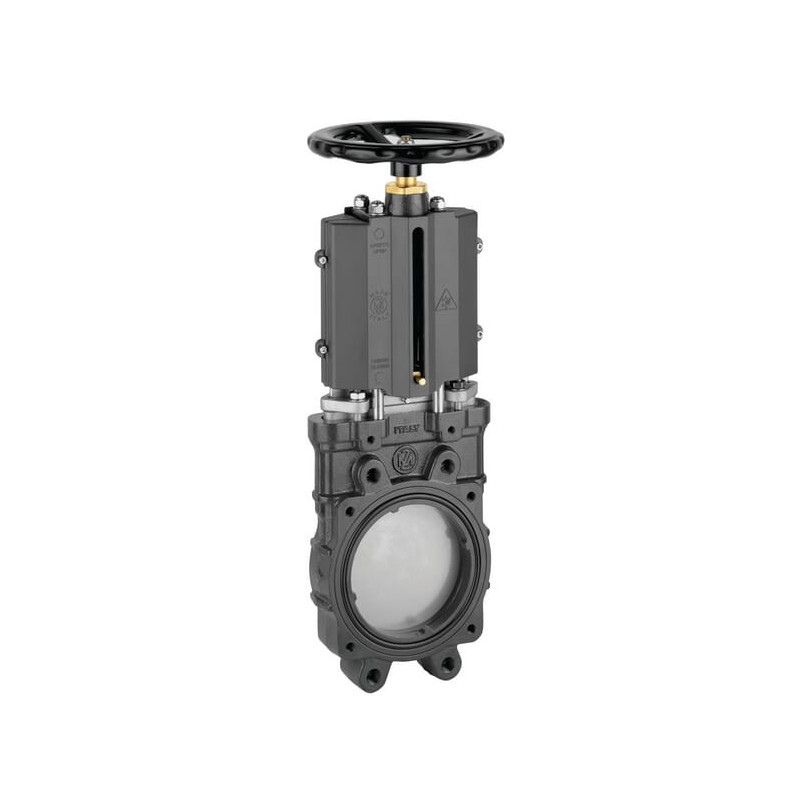

Zasuwa płytowa 8" z pokrętłem ręcznym

Zasuwa płytowa MZ 8" z ręcznym napędem – niezawodna armatura przemysłowa

Zasuwa płytowa o nominalnej średnicy 8 cali (200 mm) marki MZ to profesjonalne rozwiązanie dedykowane do systemów przesyłu mediów, wymagające wysokiej szczelności i trwałości. Produkt wyróżnia się konstrukcją bez górnej obudowy, co skutecznie eliminuje ryzyko zatkania zaworu odcinającego. Jest to kluczowa cecha zapewniająca bezawaryjną pracę nawet w trudnych warunkach eksploatacyjnych, gdzie standardowe zasuwy mogą ulegać awariom na skutek gromadzenia się zanieczyszczeń.

Obudowa dolna wykonana została z wytrzymałego, lakierowanego żeliwa, co gwarantuje odporność na korozję i uszkodzenia mechaniczne. Elementy ruchome, takie jak zasuwa oraz sworzeń, wykonano ze stali nierdzewnej (stali szlachetnej), co znacząco podnosi żywotność urządzenia i zapewnia płynność działania mechanizmu przez lata. Napęd realizowany jest za pomocą wygodnego pokrętła ręcznego o średnicy 250 mm, pozwalającego na precyzyjne sterowanie przepływem.

Kluczowe zalety i zastosowanie

Zasuwa ta znajduje zastosowanie w instalacjach wodociągowych, przemysłowych oraz rolniczych, gdzie wymagana jest pełna kontrola nad przepływem cieczy. Dzięki jednokierunkowemu typowi przepływu oraz wodoszczelnej konstrukcji, produkt spełnia rygorystyczne normy bezpieczeństwa i efektywności.

• Brak górnej obudowy zapobiegający zatkaniom i awariom.
• Wysoka niezawodność dzięki materiałom najwyższej jakości.
• Obudowa z lakierowanego żeliwa odporna na czynniki zewnętrzne.
• Zasuwa i sworzeń ze stali nierdzewnej dla długiej żywotności.
• Łatwa obsługa dzięki ergonomicznemu pokrętłu ręcznemu.

Specyfikacja techniczna i wymiary montażowe

Przed zakupem warto zweryfikować parametry przyłączeniowe, aby zapewnić pełną kompatybilność z istniejącą instalacją. Zasuwa wyposażona jest w podwójny kołnierz, co ułatwia jej integrację z rurociągami o standardowych wymiarach.

Parametry techniczne:

• Marka: MZ
• Nominalna średnica otworu zasuwy: 200 mm (8 cali)
• Materiał obudowy: Żeliwo lakierowane
• Materiał zasuwy: Stal szlachetna
• Typ napędu: Pokrętło ręczne
• Maksymalne ciśnienie robocze: 8 BAR
• Wodoszczelność: Tak
• Kierunek przepływu: Jednokierunkowy

Wymiary kołnierza i montażu:

• Średnica rozstawu śrub/otworów montażowych kołnierza (l2): 295 mm
• Rozstaw śrub/otworów montażowych kołnierza (l1): 180 mm
• Średnica śrub/otworów montażowych kołnierza 1 (d1): 12 mm
• Średnica śrub/otworów montażowych kołnierza 2 (d2): 20 mm
• Grubość kołnierza (L): 60 mm

Wymiary całkowite:

• Odległość od środka otworu zasuwy do podstawy (C): 156 mm
• Odległość od środka otworu zasuwy do koła sterującego (H): 588 mm
• Średnica koła do zamykania/otwierania ręcznego (B): 250 mm

Zasuwa płytowa MZ to inwestycja w stabilność i bezpieczeństwo instalacji. Jej solidna konstrukcja oraz przemyślany design sprawiają, że jest to produkt wybierany przez profesjonalistów ceniących jakość i bezproblemową eksploatację.
