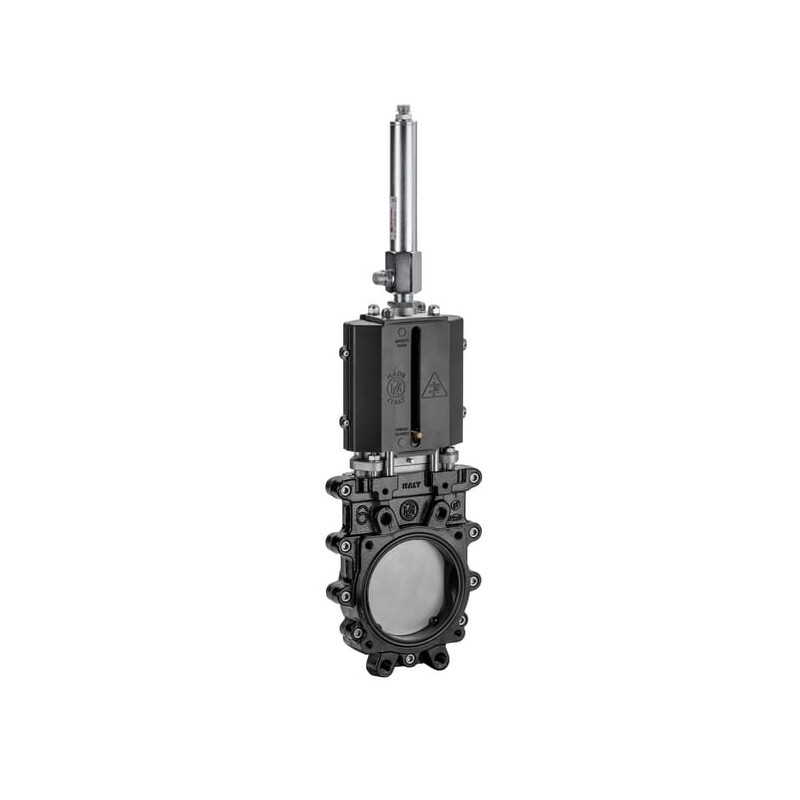

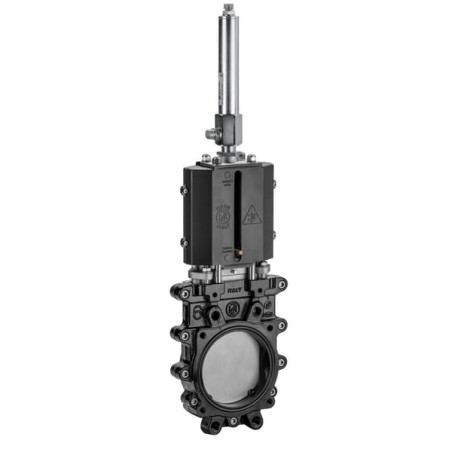

Zasuwa płytowa 8" dwukierunkowa (hydrauliczna)

Zasuwa płytowa hydrauliczna 8" – niezawodna kontrola przepływu w instalacjach rolniczych i przemysłowych

Zasuwa płytowa o nominalnej średnicy 8 cali (200 mm) to zaawansowane technologicznie rozwiązanie zaprojektowane do pracy w wymagających warunkach. Urządzenie marki MZ, oznaczone indeksem ARZO0130200551, wyróżnia się dwukierunkowym działaniem oraz hydraulicznym napędem dwustronnego działania. Dzięki takiej konstrukcji zapewnia precyzyjną i bezpieczną regulację przepływu mediów w systemach o ciśnieniu roboczym do 8 BAR.

Kluczową zaletą tej zasuwy jest jej odporność na trudne czynniki zewnętrzne i agresywne środowisko pracy. Zastosowane materiały oraz konstrukcja sprawiają, że urządzenie doskonale sprawdza się w obsłudze gnojowicy, w cysternach rolniczych, ciężarówkach próżniowych, a także w przemyśle biogazowym i oczyszczalniach ścieków. Wodoszczelność oraz trwały system uszczelniający skutecznie zapobiegają wyciekom, co jest kluczowe dla utrzymania higieny i bezpieczeństwa procesu technologicznego.

Konstrukcja odporna na korozję i zużycie

Budowa zasuwy opiera się na dwuczęściowym korpusie odlewanym z żeliwa. Taka konfiguracja nie tylko zwiększa ogólną wytrzymałość urządzenia, ale również znacząco ułatwia konserwację oraz wymianę uszczelek w przyszłości. Sam element zamykający, czyli zasuwa, wykonany został ze stali szlachetnej. To połączenie materiałów gwarantuje doskonałą ochronę przed utlenianiem i korozją, nawet przy długotrwałej ekspozycji na szlam i inne trudne media.

Urządzenie wyposażono w praktyczny wskaźnik otwarcia i zamknięcia, co pozwala operatorowi na bieżąco monitorować status pracy zasuwy bez konieczności demontażu czy ingerencji w układ hydrauliczny. Dwukierunkowy przepływ zapewnia pełną elastyczność montażową i operacyjną w różnych konfiguracjach rurociągów.

Parametry techniczne i wymiary montażowe

Zasuwa charakteryzuje się solidnymi parametrami geometrycznymi, które należy uwzględnić podczas projektowania instalacji. Całkowita wysokość urządzenia wynosi 1008 mm, a szerokość 300 mm. Montaż odbywa się za pomocą podwójnego kołnierza, co zapewnia stabilne i szczelne połączenie z rurociągiem.

Szczegółowe dane techniczne ułatwiające dobór i instalację:

• Nominalna średnica otworu: 200 mm (8 cali)
• Typ napędu: Hydrauliczny, dwustronnego działania
• Materiał korpusu: Żeliwo
• Materiał zasuwy: Stal szlachetna
• Maksymalne ciśnienie robocze: 8 BAR
• Waga urządzenia: 27,1 kg
• Średnica rozstawu śrub kołnierza: 295 mm
• Rozstaw śrub/otworów montażowych: 180 mm
• Średnica otworów montażowych kołnierza: 12 mm oraz 20 mm (kołnierz 2)
• Grubość kołnierza: 60 mm
• Średnica otworu montażowego cylindra: 10,5 mm
• Odległość od środka otworu do podstawy: 158 mm
• Pionowa odległość od środka otworu do otworu dźwigni: 850 mm

Zastosowanie w branży rolnej i przemysłowej

Dzięki swojej specyfice, zasuwa płytowa MZ jest idealnym wyborem dla inwestorów szukających trwałych rozwiązań do systemów transportu cieczy i półcieczy. Jej konstrukcja przewidziana jest do pracy ciągłej lub okresowej w instalacjach, gdzie wymagana jest wysoka szczelność i odporność na ścieranie. Niezależnie od tego, czy jest to system nawozowy w gospodarstwie rolnym, czy instalacja technologiczna w biogazowni, urządzenie zapewnia niezawodność i łatwość obsługi dzięki hydraulicznemu sterowaniu.
