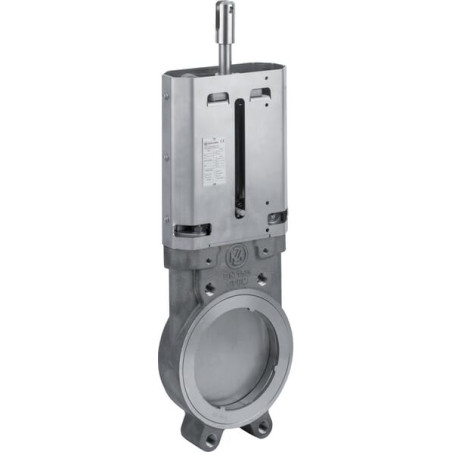

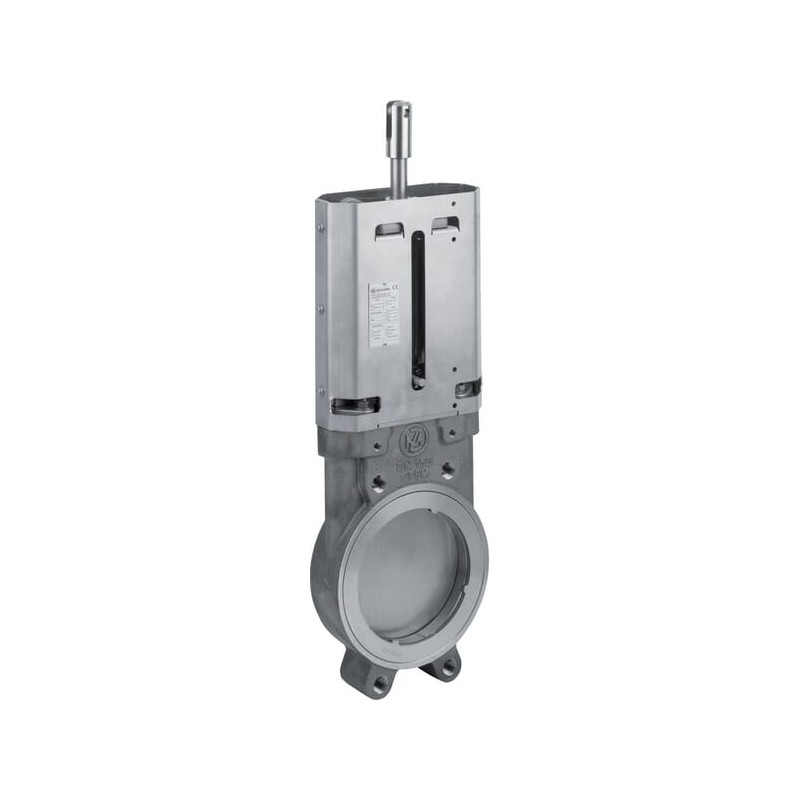

Zasuwa płytowa 4" st.nier.

Zasuwa płytowa 4" ze stali nierdzewnej – precyzja i trwałość w instalacjach przemysłowych

Zasuwa płytowa o nominalnej średnicy otworu 4 cale (100 mm) marki MZ to zaawansowane technicznie rozwiązanie dedykowane do systemów przesyłu cieczy, gdzie kluczowa jest niezawodność oraz odporność na zmienne warunki eksploatacyjne. Produkt wykonany ze stali nierdzewnej gwarantuje wysoką odporność na korozję, co czyni go idealnym wyborem do zastosowań w przemyśle spożywczym, chemicznym oraz w instalacjach wodociągowych wymagających zachowania najwyższych standardów higieny i trwałości.

Konstrukcja zasuwy opiera się na sprawdzonym mechanizmie płytowym, który zapewnia szczelne odcięcie przepływu medium. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnego wykonania, armatura ta charakteryzuje się długą żywotnością nawet przy intensywnym użytkowaniu. Kompaktowa budowa oraz ergonomiczny układ dźwigni ułatwiają montaż i codzienną obsługę zaworu.

Kluczowe parametry techniczne i wymiary montażowe

Przed zakupem warto zapoznać się ze szczegółowymi danymi technicznymi, które pozwalają na bezproblemową integrację zasuwy z istniejącą infrastrukturą rurową. Produkt dostosowany jest do standardowych połączeń kołnierzowych, co znacznie upraszcza proces instalacji.

• Nominalna średnica otworu (DN): 100 mm (4 cale)
• Maksymalne ciśnienie robocze: 10 BAR
• Zakres temperatury roboczej cieczy: od -15 °C do 80 °C
• Typ złącza kołnierza: DIN PN10 zgodny z normą UNI EN 1092-1
• Waga produktu: 11 kg

Szczegółowa specyfikacja wymiarowa

Dla inżynierów i instalatorów kluczowe są precyzyjne wymiary montażowe, które zostały dokładnie zweryfikowane. Poniżej przedstawiono pełną specyfikację geometryczną zasuwy:

• Średnica rozstawu śrub/otworów montażowych kołnierza (l1): 180 mm
• Średnica śrub/otworów montażowych kołnierza (d1): 16 mm
• Grubość kołnierza (L): 50 mm
• Szerokość całkowita (E): 152 mm
• Średnica otworu montażowego cylindra (F): 10,5 mm

Geometria układu dźwigni i korpusu

Prawidłowe dopasowanie elementów sterujących jest niezbędne dla ergonomii obsługi. Zasuwa wyposażona jest w dźwignię o precyzyjnie określonych wymiarach, co pozwala na łatwe mocowanie dodatkowych elementów napędu lub zabezpieczeń.

• Odległość od środka otworu zasuwy do podstawy (C): 102,5 mm
• Odległość od środka otworu zasuwy do otworu dźwigni – pionowa (H): 431,4 mm
• Odległość od środka otworu zasuwy do końca dźwigni (B): 331,5 mm
• Rozstaw otworów montażowych dźwigni – poziomy (A): 65,5 mm
• Rozstaw otworów montażowych dźwigni – pionowy (h): 100 mm

Zasuwa płytowa MZ 4" to połączenie solidnej konstrukcji z precyzją wykonania. Dzięki zgodności z normą DIN PN10 oraz szerokiemu zakresowi temperaturowemu, stanowi uniwersalne wsparcie dla systemów wymagających niezawodnego odcinania przepływu mediów w zakresie do 10 BAR.
