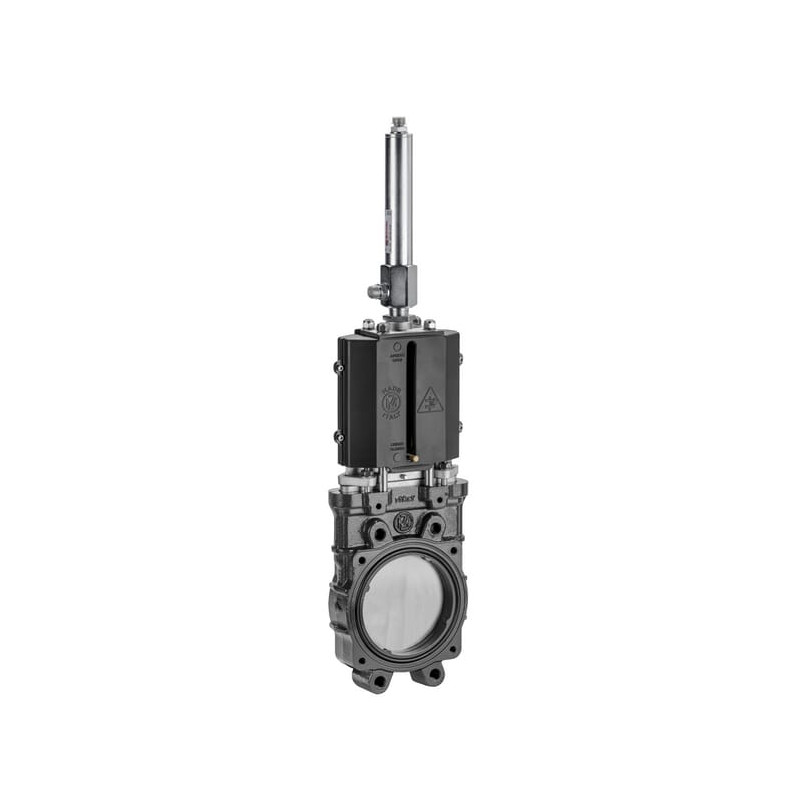

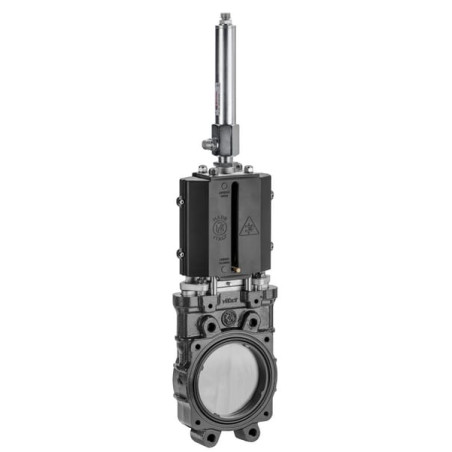

Zasuwa płytowa 4" (hydrauliczna)

Zasuwa płytowa hydrauliczna 4" – precyzyjna kontrola przepływu

Zasuwa płytowa o nominalnej średnicy otworu 4 cale (100 mm) to zaawansowane rozwiązanie techniczne przeznaczone do systemów wymagających niezawodnego odcinania przepływu cieczy. Urządzenie, oznaczone indeksem ARZO0100100550, wyróżnia się konstrukcją hydrauliczną o dwustronnym działaniu, co zapewnia płynne i precyzyjne sterowanie pracą zasuwy. Dzięki zastosowaniu wysokiej jakości materiałów oraz przemyślanej inżynierii, produkt marki MZ gwarantuje długotrwałą eksploatację nawet w wymagających warunkach pracy.

Kluczowe cechy konstrukcyjne i materiały

Sercem urządzenia jest zasuwa wykonana ze stali szlachetnej, co nadaje jej exceptionalną odporność na korozję oraz uszkodzenia mechaniczne. Obudowa zasuwy została odlana z żeliwa, zapewniając niezbędną sztywność i trwałość całej konstrukcji. Ważnym elementem bezpieczeństwa i funkcjonalności jest górna pokrywa wykonana z tworzywa sztucznego, która skutecznie chroni przed dostępem do ruchomych części mechanizmu.

Konstrukcja zasuwy została wyposażona w specjalny zawór odcinający, który charakteryzuje się odpornością na zapychanie. Jest to kluczowa zaleta w aplikacjach, gdzie medium może zawierać drobne zanieczyszczenia. Urządzenie jest wodoszczelne i przystosowane do pracy jednokierunkowej, co optymalizuje jego wydajność w konkretnych instalacjach.

Parametry techniczne i wymiary montażowe

Zasuwa posiada połączenie kołnierzowe zgodne z normą DIN PN10 - UNI EN 1092-1, co ułatwia jej integrację z istniejącymi systemami rurowymi. Typ podłączenia to kołnierz podwójny. Maksymalne ciśnienie robocze wynosi 10 BAR, co określa granice bezpiecznej eksploatacji urządzenia w standardowych instalacjach.

Poniżej znajdują się szczegółowe dane techniczne oraz wymiary montażowe niezbędne do prawidłowego doboru i instalacji:

• Nominalna średnica otworu zasuwy: 100 mm (4 cale)
• Materiał obudowy: Żeliwo
• Materiał zasuwy: Stal szlachetna
• Typ napędu: Hydrauliczny, dwustronnego działania
• Połączenie cylindra: M18x1.5
• Maksymalne ciśnienie robocze: 10 BAR
• Wodoszczelność: Tak
• Kierunek przepływu: Jednokierunkowy
• Waga produktu: 10,16 kg

Wymiary geometryczne i przyłącza

Dla zapewnienia poprawnego montażu, kluczowe są precyzyjne wymiary kołnierzy oraz rozstawy otworów. Zasuwa charakteryzuje się następującymi parametrami geometrycznymi:

• Średnica rozstawu śrub/otworów montażowych kołnierza (l2): 180 mm
• Rozstaw śrub/otworów montażowych kołnierza (l1): 150 mm
• Średnica śrub/otworów montażowych kołnierza 2: 16 mm
• Średnica gwintu śrub montażowych: M12
• Grubość kołnierza (L): 50 mm
• Szerokość całkowita (E): 173 mm
• Wysokość całkowita: 727 mm

Dodatkowe wymiary dotyczące położenia elementów względem osi zasuwy:

• Odległość od środka otworu zasuwy do podstawy (C): 104 mm
• Odległość od środka otworu zasuwy do otworu dźwigni – pionowa (H): 430 mm
• Odległość od środka otworu zasuwy do końca dźwigni (B): 331 mm
• Rozstaw otworów montażowych dźwigni – poziomy (A): 63 mm
• Rozstaw otworów montażowych dźwigni – pionowy (h): 99 mm
• Średnica otworu montażowego cylindra (F): 10,5 mm

Zasuwa płytowa hydrauliczna 4" to profesjonalne urządzenie, które łączy w sobie trwałość materiałów z precyzją wykonania. Dzięki standardowym przyłączom kołnierzowym i klarownej specyfikacji technicznej, jest to produkt gotowy do szybkiej i bezproblemowej instalacji w systemach wymagających niezawodnego odcinania przepływu.
