Zasuwa płytowa 6" z pokrętłem ręcznym

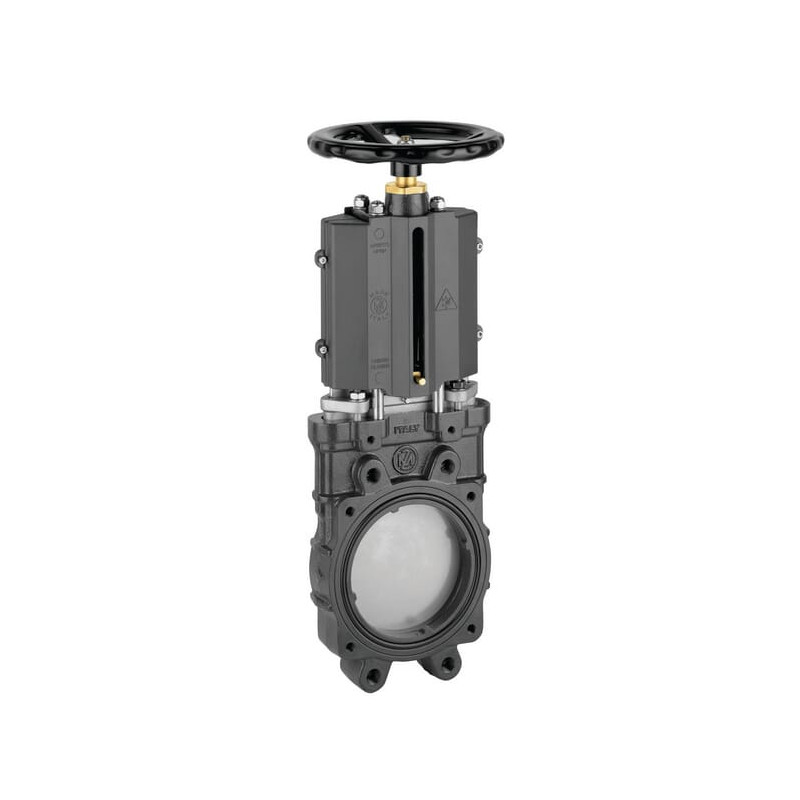

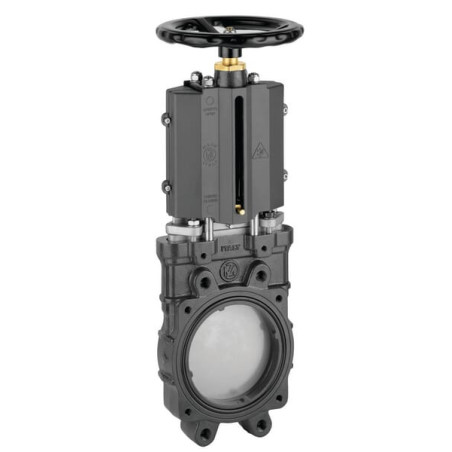

Zasuwa płytowa MZ 6" z pokrętłem ręcznym – niezawodność i precyzja

Zasuwa płytowa marki MZ o nominalnej średnicy otworu 6 cali (150 mm) to profesjonalne rozwiązanie zaprojektowane do systemów przesyłających ciecze, gdzie kluczowa jest wysoka szczelność oraz odporność na zanieczyszczenia. Produkt wyróżnia się konstrukcją bez górnej obudowy, co skutecznie eliminuje ryzyko zatkania mechanizmu przez osady lub ciała stałe. Jest to urządzenie wodoszczelne, przeznaczone do pracy w warunkach ciśnienia roboczego do 10 BAR, zapewniające długotrwałą i bezawaryjną eksploatację w instalacjach przemysłowych, rolniczych oraz wodociągowych.

Konstrukcja i materiały wykonania

Solidność zaworu opiera się na starannie dobranych materiałach. Dolna część obudowy wykonana jest z lakierowanego żeliwa, co gwarantuje odporność na korozję oraz uszkodzenia mechaniczne. Kluczowym elementem roboczym jest zasuwa oraz sworzeń wykonane ze stali nierdzewnej (stali szlachetnej). Takie połączenie materiałów zapewnia nie tylko trwałość, ale także łatwość obsługi i płynność działania mechanizmu zamykającego. Całość sterowana jest manualnie za pomocą wygodnego pokrętła o średnicy 225 mm, co pozwala na precyzyjne regulowanie przepływu medium.

Parametry techniczne i wymiary montażowe

Zasuwa wyposażona jest w przyłącza kołnierzowe (typ podwójny kołnierz), co ułatwia jej integrację z istniejącymi rurociągami. Przepływ przez zawór jest jednokierunkowy. Poniżej znajdują się szczegółowe dane techniczne oraz wymiary montażowe, które należy uwzględnić podczas projektowania instalacji:

• Nominalna średnica otworu zasuwy: 150 mm (6 cali)
• Maksymalne ciśnienie robocze: 10 BAR
• Materiał obudowy: lakierowane żeliwo
• Materiał zasuwy i sworznia: stal nierdzewna
• Typ napędu: pokrętło ręczne
• Średnica koła sterującego (B): 225 mm
• Odległość od środka otworu do podstawy (C): 130 mm
• Odległość od środka otworu do koła sterującego (H): 495 mm
• Grubość kołnierza (L): 60 mm
• Średnica rozstawu śrub/otworów montażowych kołnierza (l2): 240 mm
• Rozstaw śrub/otworów montażowych kołnierza (l1): 150 mm
• Średnica otworów montażowych kołnierza (d1): 12 mm
• Średnica otworów montażowych kołnierza 2 (d2): 20 mm

Zastosowanie i zalety produktu

Dzięki swojej specyficznej budowie, zasuwa płytowa MZ znajduje zastosowanie tam, gdzie tradycyjne zawory mogłyby ulec awarii na skutek zapchania. Brak górnej obudowy sprawia, że medium przepływa swobodnie, a ewentualne zanieczyszczenia nie gromadzą się w newralgicznych punktach mechanizmu. Wysoka wodoszczelność oraz solidne wykonanie ze stali szlachetnej i żeliwa czynią z tego produktu inwestycję na lata. Urządzenie jest gotowe do montażu w systemach wymagających ręcznej kontroli przepływu przy zachowaniu wysokich parametrów wytrzymałościowych.
