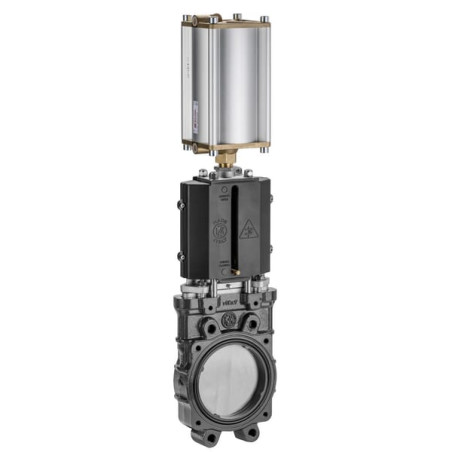

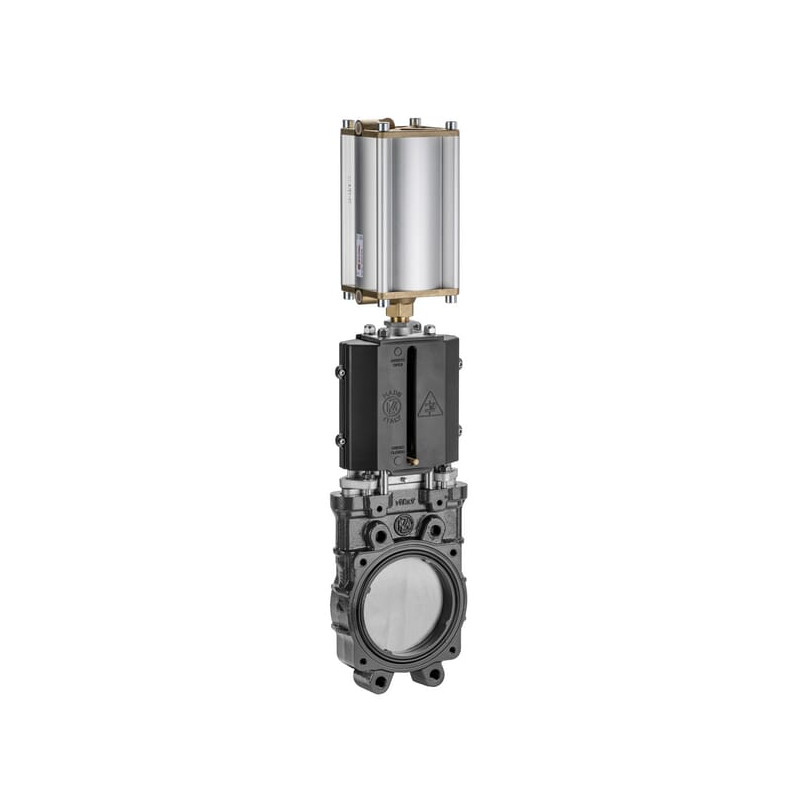

Zasuwa płytowa 6" obsł. pn. MZ

Zasuwa płytowa pneumatyczna 6" MZ – precyzja i trwałość w systemach przemysłowych

Zasuwa płytowa o nominalnej średnicy otworu 6 cali (150 mm) marki MZ to zaawansowane technologicznie rozwiązanie dedykowane do systemów wymagających niezawodnego odcinania przepływu. Urządzenie wyróżnia się konstrukcją z żeliwną obudową oraz zasuwą wykonaną ze stali szlachetnej, co gwarantuje wysoką odporność na korozję i długotrwałą eksploatację w trudnych warunkach pracy. Napęd pneumatyczny o dwustronnym działaniu zapewnia szybkie i precyzyjne sterowanie pracą zaworu, a wodoszczelna konstrukcja chroni mechanizm przed wilgocią i zanieczyszczeniami.

Kluczowe zalety i zastosowanie

Zastosowanie wysokiej jakości materiałów oraz przemyślana konstrukcja sprawiają, że zasuwa MZ jest idealnym wyborem do instalacji przemysłowych, rolniczych oraz procesów technologicznych, gdzie kluczowa jest szczelność i niezawodność. Zawór odcinający został zaprojektowany tak, aby nie ulegał zapychaniu, co minimalizuje ryzyko awarii i konieczność częstych przeglądów. Górna pokrywa wykonana z tworzywa sztucznego skutecznie chroni ruchome elementy mechanizmu przed uszkodzeniami mechanicznymi oraz czynnikami zewnętrznymi.

Urządzenie obsługuje przepływ jednokierunkowy i współpracuje z kołnierzami zgodnymi z normą DIN PN10 (UNI EN 1092-1). Maksymalne ciśnienie robocze wynosi 10 BAR, co pozwala na zastosowanie zasuwy w szerokiej gamie instalacji hydraulicznych i pneumatycznych.

Specyfikacja techniczna i wymiary

Poniżej znajdują się szczegółowe parametry techniczne oraz wymiary montażowe, które należy uwzględnić podczas projektowania instalacji:

• Nominalna średnica otworu zasuwy: 150 mm (6 cali)
• Materiał obudowy: Żeliwo
• Materiał zasuwy: Stal szlachetna
• Typ napędu: Pneumatyczny o dwustronnym działaniu
• Ciśnienie robocze max.: 10 BAR
• Wodoszczelność: Tak
• Typ przepływu: Jednokierunkowy
• Typ złącza kołnierza: DIN PN10 - UNI EN 1092-1
• Połączenie cylindra: 2 x 3/8"
• Waga: 20,3 kg

Wymiary montażowe i przyłączeniowe

Dla zapewnienia prawidłowego montażu istotne są precyzyjne wymiary kołnierza oraz rozstawy otworów. Zasuwa wyposażona jest w podwójny kołnierz, co ułatwia integrację z istniejącymi rurociągami.

• Średnica rozstawu śrub/otworów montażowych kołnierza (l2): 240 mm
• Rozstaw śrub/otworów montażowych kołnierza (l1): 150 mm
• Średnica śrub/otworów montażowych kołnierza (d1): 20 mm
• Grubość kołnierza (L): 60 mm
• Szerokość całkowita (E): 221 mm
• Wysokość całkowita: 842 mm

Szczegółowe wymiary geometryczne

Konstrukcja zasuwy wymaga uwzględnienia specyficznych odległości dla prawidłowego działania mechanizmu dźwigni i cylindra:

• Odległość od środka otworu zasuwy do podstawy (C): 130,1 mm
• Odległość od środka otworu zasuwy do otworu dźwigni – pionowa (H): 523 mm
• Odległość od środka otworu zasuwy do końca dźwigni (B): 415 mm
• Rozstaw otworów montażowych dźwigni – poziomy (A): 63 mm
• Rozstaw otworów montażowych dźwigni – pionowy (h): 108 mm
• Średnica otworu montażowego cylindra (F): 10,5 mm

Zasuwa płytowa MZ to produkt klasy premium, łączący w sobie solidność wykonania z precyzją działania. Dzięki zastosowaniu stali szlachetnej w kluczowych elementach roboczych oraz żeliwnej obudowy, urządzenie zapewnia lata bezproblemowej służby w wymagających aplikacjach przemysłowych.
