Zasuwa płytowa 8"

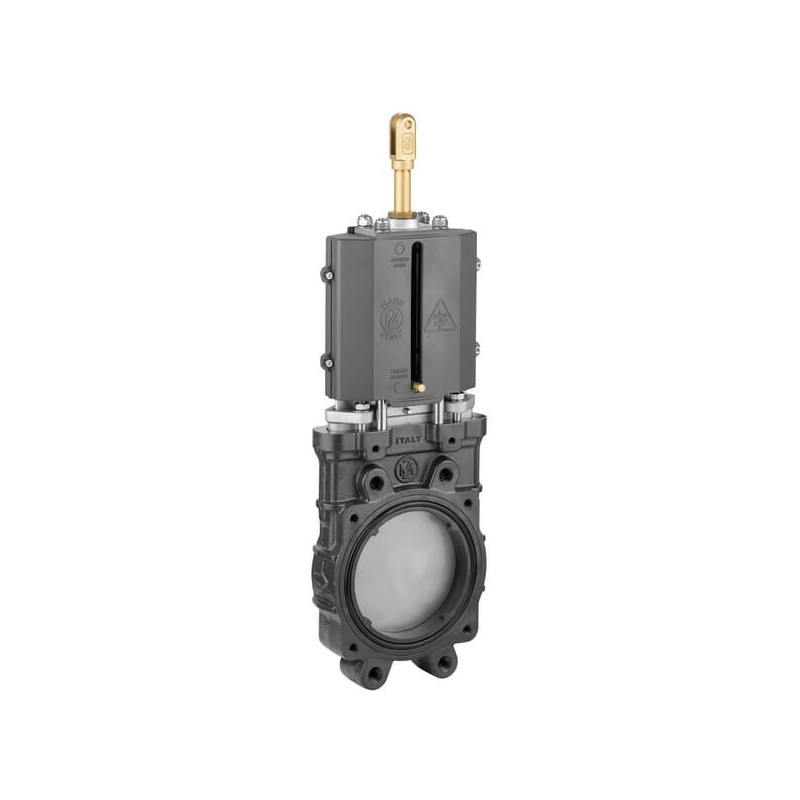

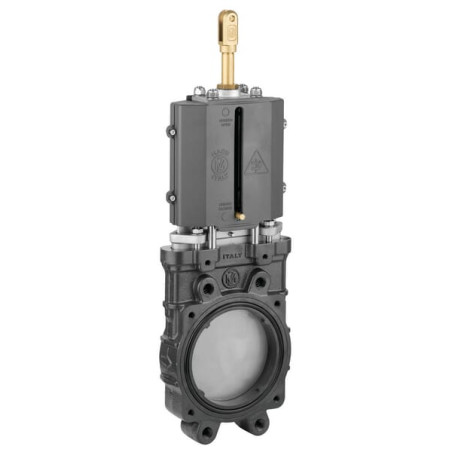

Zasuwa płytowa MZ 8" – niezawodna armatura do systemów nawadniania

Zasuwa płytowa o nominalnej średnicy 8 cali (200 mm) marki MZ to profesjonalne rozwiązanie dedykowane do instalacji rolniczych, przemysłowych oraz systemów dystrybucji wody. Produkt charakteryzuje się solidną konstrukcją, która zapewnia długotrwałą eksploatację nawet w trudnych warunkach pracy. Dzięki zastosowaniu wysokiej jakości materiałów oraz przemyślanej inżynierii, zasuwa gwarantuje szczelność i precyzyjne sterowanie przepływem medium.

Kluczowym elementem konstrukcyjnym jest zasuwa wykonana ze stali szlachetnej, co znacząco podnosi jej odporność na korozję i uszkodzenia mechaniczne. Obudowa wykonana z żeliwa zapewnia niezbędną sztywność i wytrzymałość na wysokie ciśnienia. Całość uzupełnia górna pokrywa z tworzywa sztucznego, która skutecznie chroni wewnętrzne mechanizmy przed czynnikami zewnętrznymi oraz elementami ruchomymi, zwiększając bezpieczeństwo obsługi.

Specyfikacja techniczna i parametry pracy

Prezentowana zasuwa płytowa posiada typ podłączenia z podwójnym kołnierzem, co ułatwia jej montaż w istniejących rurociągach. Maksymalne ciśnienie robocze wynosi 8 BAR, co czyni ją odpowiednią do większości standardowych zastosowań w rolnictwie i przemyśle. Urządzenie jest wodoszczelne i zaprojektowane do pracy w układach jednokierunkowych.

Sterowanie przepływem odbywa się za pomocą dźwigni ręcznej, co pozwala na szybkie i intuicyjne otwieranie oraz zamykanie zaworu. Dodatkowym atutem jest specjalnie zaprojektowany zawór odcinający, który nie zapycha się, minimalizując ryzyko awarii i konieczności częstego serwisowania.

Wymiary montażowe i kompatybilność

Przed zakupem warto zweryfikować wymiary montażowe, aby zapewnić pełną kompatybilność z istniejącą instalacją. Poniżej znajdują się kluczowe dane techniczne istotne dla procesu instalacji:

• Nominalna średnica otworu zasuwy: 200 mm (8 cali)
• Materiał obudowy: Żeliwo
• Materiał zasuwy: Stal szlachetna
• Typ napędu: Dźwignia ręczna
• Ciśnienie robocze max: 8 BAR
• Średnica rozstawu śrub kołnierza (l2): 295 mm
• Rozstaw śrub kołnierza (l1): 180 mm
• Średnica gwintu śrub montażowych (d1): M12
• Grubość kołnierza (L): 60 mm
• Szerokość całkowita (E): 273,5 mm
• Odległość od środka otworu do podstawy (C): 158 mm
• Pionowa odległość do otworu dźwigni (H): 611 mm
• Pionowy rozstaw otworów dźwigni (h): 90 mm
• Średnica otworu montażowego cylindra (F): 10,5 mm
• Połączenie cylindra: M18x1.5

Dzięki precyzyjnie określonym wymiarom kołnierzy oraz rozstawom otworów montażowych, zasuwa płytowa MZ 8" integruje się bezproblemowo z systemami rurowymi spełniającymi odpowiednie normy. Solidne wykonanie i dbałość o detale techniczne sprawiają, że jest to wybór rekomendowany dla użytkowników oczekujących niezawodności i łatwości w utrzymaniu czystości instalacji.
