Zasuwa płytowa 8" dwukierunkowa (pneumatyczna)

Zasuwa płytowa pneumatyczna 8" – niezawodna regulacja przepływu w instalacjach rolniczych i przemysłowych

Zasuwa płytowa o nominalnej średnicy 8 cali (200 mm) to zaawansowane technicznie rozwiązanie zaprojektowane do precyzyjnej kontroli przepływu mediów w wymagających warunkach pracy. Urządzenie, oznaczone indeksem ARZO0130200575, wyróżnia się dwukierunkowym działaniem oraz pneumatycznym napędem dwustronnego działania, co zapewnia wysoką efektywność operacyjną i łatwość integracji z systemami automatyki.

Konstrukcja zasuwy opiera się na trwałym, dwuczęściowym korpusie odlewanym z żeliwa. Taki projekt nie tylko zwiększa ogólną wytrzymałość mechaniczną elementu, ale także znacząco ułatwia procesy konserwacyjne oraz wymianę uszczelek. Zasuwa jest wyposażona w wskaźnik otwarcia i zamknięcia, co pozwala operatorowi na bieżące monitorowanie stanu pracy zaworu bez konieczności demontażu.

Zastosowanie w branży rolniczej, biogazowej i oczyszczalniach ścieków

Dzięki zastosowaniu wysokiej jakości materiałów oraz szczelnemu systemowi uszczelniającemu, zasuwa znajduje szerokie zastosowanie w sektorze obsługi gnojowicy. Jest idealnym elementem wyposażenia cystern rolniczych oraz ciężarówek próżniowych, gdzie kluczowa jest odporność na agresywne media i zapobieganie wyciekom.

Produkt sprawdza się również w bardziej złożonych instalacjach przemysłowych, takich jak:

• Przemysł biogazowy – regulacja przepływu substratów i produktów fermentacji.
• Oczyszczalnie ścieków – sterowanie przepływem mediów ciekłych i szlamu.
• Ogólne zastosowania przemysłowe – tam, gdzie wymagana jest wysoka wytrzymałość i wodoszczelność.

Zasuwa zapewnia doskonałą ochronę przed utlenianiem i korozją, co jest kluczowe przy pracy z szlamem i innymi substancjami o właściwościach korozyjnych. Dwukierunkowy przepływ umożliwia elastyczne montowanie urządzenia w różnych konfiguracjach rurociągów.

Specyfikacja techniczna i parametry montażowe

Kluczowym elementem konstrukcyjnym jest zasuwa wykonana ze stali szlachetnej, co gwarantuje długą żywotność nawet przy intensywnym użytkowaniu. Napęd pneumatyczny działa przy maksymalnym ciśnieniu roboczym 8 BAR, co jest standardem w wielu systemach przemysłowych.

Parametry wymiarowe zostały dobrane tak, aby zapewnić kompatybilność z typowymi kołnierzami stosowanymi w instalacjach o średnicy DN200. Poniżej znajdują się szczegółowe dane techniczne niezbędne do prawidłowego doboru i montażu:

• Nominalna średnica otworu: 200 mm (8 cali).
• Typ podłączenia: Z podwójnym kołnierzem.
• Materiał obudowy: Żeliwo.
• Materiał zasuwy: Stal szlachetna.
• Typ napędu: Pneumatyczny o dwustronnym działaniu.
• Ciśnienie robocze max.: 8 BAR.
• Wodoszczelność: Tak.
• Kierunek przepływu: Dwukierunkowy.
• Waga urządzenia: 31,7 kg.

Wymiary montażowe kołnierza i korpusu

Przed zakupem warto zweryfikować wymiary przyłączeniowe, aby zapewnić szczelne połączenie z istniejącą instalacją. Zasuwa charakteryzuje się następującymi wymiarami kołnierza i obudowy:

• Średnica rozstawu śrub/otworów montażowych kołnierza: 295 mm.
• Rozstaw śrub/otworów montażowych kołnierza: 180 mm.
• Średnica śrub/otworów montażowych kołnierza: 12 mm oraz 20 mm (dla kołnierza 2).
• Grubość kołnierza: 60 mm.
• Szerokość całkowita: 300 mm.
• Wysokość całkowita: 1013 mm.

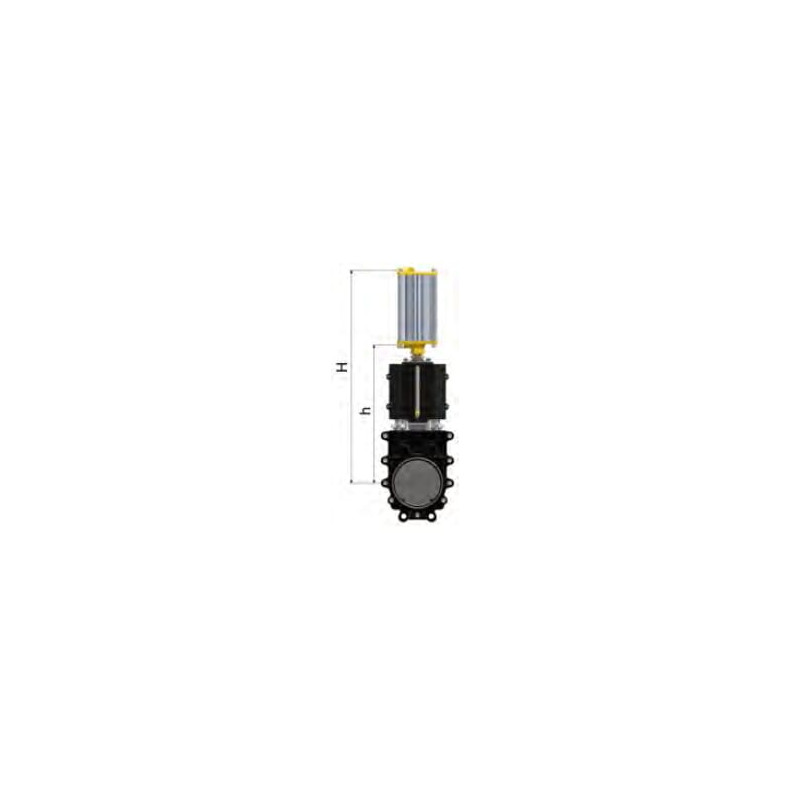

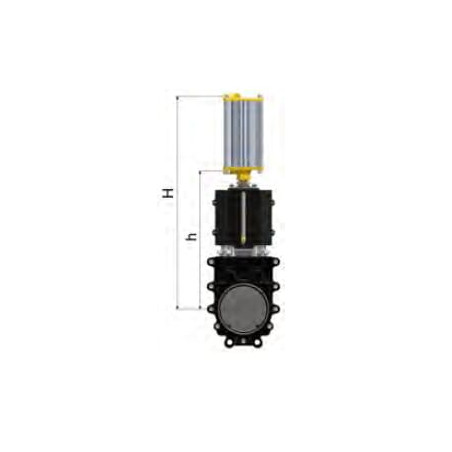

Dodatkowe wymiary pomocnicze przy planowaniu przestrzeni montażowej obejmują odległość od środka otworu zasuwy do podstawy (158 mm) oraz pionową odległość od środka otworu zasuwy do otworu dźwigni (855 mm). Średnica otworu montażowego cylindra wynosi 10,5 mm.

Zasuwa płytowa MZ to połączenie solidnej konstrukcji z funkcjonalnością, która przekłada się na niższe koszty eksploatacji i wyższą niezawodność całego systemu przesyłu mediów.
