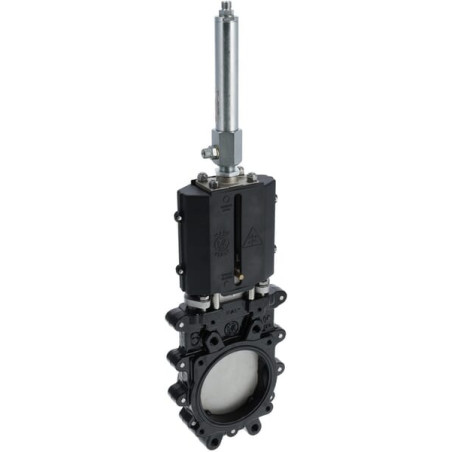

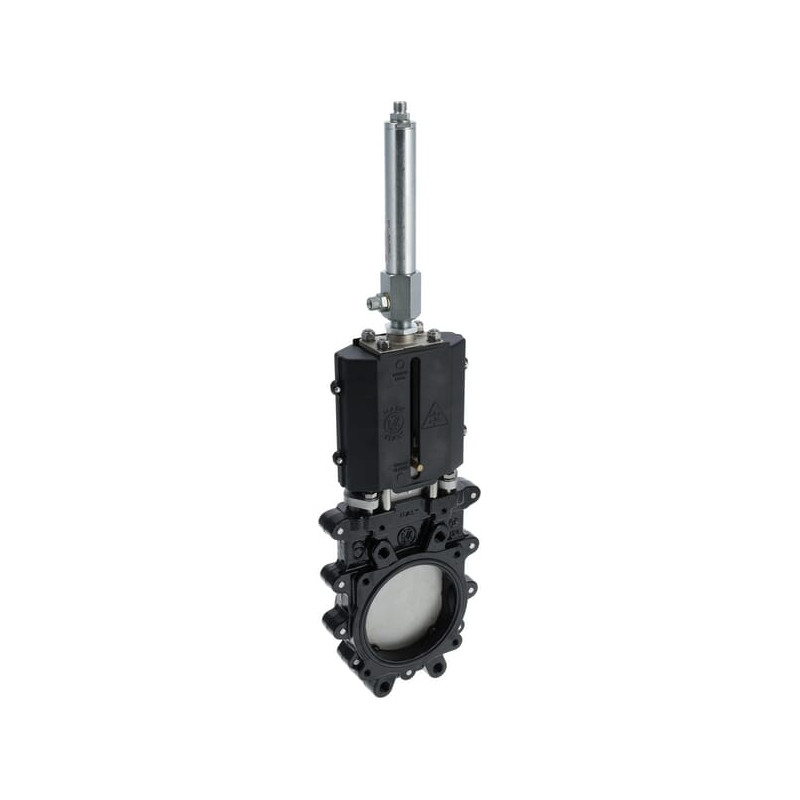

Zasuwa płytowa 6" dwukierunkowa (hydrauliczna)

Zasuwa płytowa hydrauliczna 6" – trwałe rozwiązanie do systemów rolniczych i przemysłowych

Prezentowana zasuwa płytowa o nominalnej średnicy otworu 150 mm (6 cali) to zaawansowane technologicznie urządzenie zaprojektowane z myślą o wymagających zastosowaniach w rolnictwie, przemyśle biogazowym oraz systemach oczyszczania ścieków. Produkt marki MZ, oznaczony referencją ARZO0130150551, wyróżnia się konstrukcją dwuczęściową z żeliwa, co zapewnia nie tylko wysoką wytrzymałość mechaniczną, ale również ułatwia konserwację i wymianę elementów eksploatacyjnych, takich jak uszczelki.

Kluczowym elementem zasuwy jest płyta wykonana ze stali szlachetnej, która gwarantuje odporność na korozję oraz utlenianie, nawet w kontakcie z agresywnymi mediami, takimi jak szlam czy gnojowica. Całość sterowana jest hydraulicznym siłownikiem dwustronnego działania, co pozwala na precyzyjne i bezproblemowe otwieranie oraz zamykanie przepływu w obu kierunkach.

Zastosowanie i obszary wykorzystania

Dzięki swojej konstrukcji i materiałom, zasuwa znajduje szerokie zastosowanie w sektorze rolniczym oraz komunalnym. Jest idealnym rozwiązaniem tam, gdzie wymagana jest wysoka szczelność i odporność na trudne warunki pracy. Do głównych obszarów zastosowania należą:

• Obsługa gnojowicy w gospodarstwach rolnych.
• Cysterny rolnicze oraz ciężarówki próżniowe.
• Instalacje w przemyśle biogazowym.
• Oczyszczalnie ścieków i systemy kanalizacyjne.
• Ogólne zastosowania przemysłowe wymagające regulacji przepływu cieczy i zawiesin.

Konstrukcja i parametry techniczne

Zasuwa charakteryzuje się typem podłączenia z podwójnym kołnierzem, co ułatwia jej integrację z istniejącymi rurociągami. Dwukierunkowy przepływ oznacza, że urządzenie skutecznie uszczelnia niezależnie od kierunku napływu medium. Wskaźnik otwarcia/zamknięcia na zasuwie pozwala operatorowi na bieżąco monitorować stan pracy zaworu.

Trwały system uszczelniający skutecznie zapobiega wyciekom, a maksymalne ciśnienie robocze na poziomie 10 BAR zapewnia bezpieczeństwo pracy w standardowych instalacjach ciśnieniowych. Wodoszczelność konstrukcji dodatkowo podnosi jej wartość użytkową w zastosowaniach zewnętrznych i mokrych.

Wymiary montażowe i specyfikacja

Przed zakupem warto zweryfikować wymiary montażowe, aby zapewnić kompatybilność z infrastrukturą. Poniżej znajdują się kluczowe dane techniczne produktu:

• Nominalna średnica otworu: 150 mm (6 cali).
• Materiał obudowy: Żeliwo (konstrukcja dwuczęściowa).
• Materiał zasuwy: Stal szlachetna.
• Typ napędu: Hydrauliczny, dwustronnego działania.
• Ciśnienie robocze max.: 10 BAR.
• Waga: 18,6 kg.
• Szerokość całkowita: 245 mm.
• Wysokość całkowita: 838 mm.
• Średnica rozstawu śrub kołnierza: 240 mm.
• Rozstaw śrub/otworów montażowych kołnierza: 150 mm.
• Średnica otworów montażowych kołnierza: 12 mm oraz 20 mm (dla kołnierza 2).
• Grubość kołnierza: 60 mm.
• Odległość od środka otworu zasuwy do podstawy: 131 mm.
• Pionowa odległość od środka otworu do otworu dźwigni: 707 mm.
• Średnica otworu montażowego cylindra: 10,5 mm.

Zasuwa płytowa MZ to inwestycja w niezawodność i długowieczność instalacji. Jej solidne wykonanie i przemyślana konstrukcja sprawiają, że jest to produkt wybierany przez profesjonalistów dbających o efektywność swoich systemów przesyłowych.
