Kompaktowa zasuwa nożowa 8" (pneumatyczna)

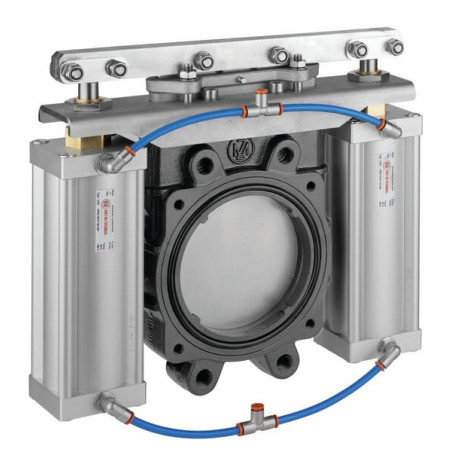

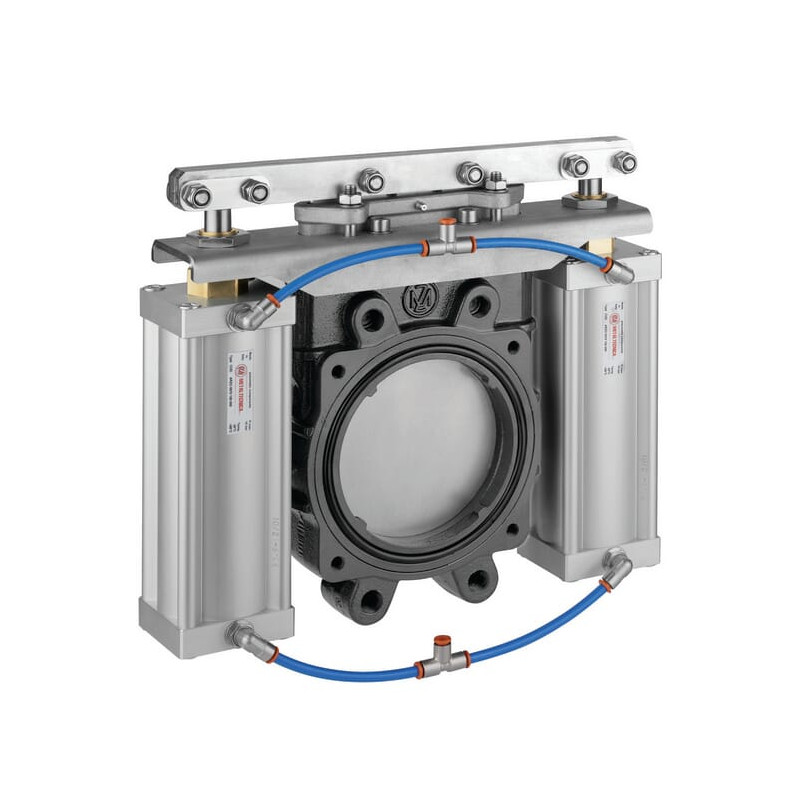

Kompaktowa zasuwa nożowa 8" z napędem pneumatycznym

Prezentowana zasuwa nożowa marki MZ to zaawansowane technicznie rozwiązanie przeznaczone do precyzyjnego odcinania przepływu mediów w instalacjach przemysłowych. Model o średnicy nominalnej 8 cali (200 mm) wyróżnia się kompaktową budową, co ułatwia jej integrację w przestrzennie ograniczonych systemach rurowych. Dzięki zastosowaniu napędu pneumatycznego urządzenie zapewnia szybkie i niezawodne działanie, a specjalna konstrukcja zaworu odcinającego skutecznie zapobiega jego zapychaniu się, co jest kluczowe przy pracy z mediami zawierającymi zawiesiny.

Kluczowe cechy i korzyści użytkowe

Główną zaletą tej zasuwy jest jej odporność na trudne warunki eksploatacyjne. Konstrukcja zaworu została zaprojektowana tak, aby minimalizować ryzyko awarii spowodowanych osadzaniem się zanieczyszczeń. Kompaktowe wymiary pozwalają na montaż w miejscach, gdzie standardowe zasuwy byłyby trudne do zamontowania, nie tracąc przy tym na wydajności przepustowej.

• Niezawodność: Zawór odcinający odporny na zapychanie się.
• Kompaktowość: Zmniejszone wymiary zewnętrzne ułatwiające montaż.
• Sterowanie: Napęd pneumatyczny zapewniający szybką reakcję.
• Uniwersalność: Możliwość pracy w szerokim zakresie temperatur.

Specyfikacja techniczna i wymiary

Zasuwa charakteryzuje się solidną konstrukcją kołnierzową, przystosowaną do pracy pod ciśnieniem do 8 BAR. Urządzenie przystosowane jest do pracy z mediami ciekłymi w temperaturze od -15°C do 80°C, co czyni je odpowiednim do wielu zastosowań w przemyśle chemicznym, spożywczym czy oczyszczalniach ścieków.

Poniżej znajdują się szczegółowe parametry techniczne potwierdzające jakość i dopasowanie produktu:

• Marka: MZ
• Typ: Zasuwa nożowa pneumatyczna
• Nominalna średnica otworu zasuwy (DN): 200 mm (8 cali)
• Maksymalne ciśnienie robocze: 8 BAR
• Zakres temperatury roboczej cieczy: od -15 °C do 80 °C
• Połączenie cylindra: 2 x 3/8"
• Średnica złącza powietrza (B): 8 mm
• Ilość otworów montażowych kołnierza: 8 sztuk
• Średnica rozstawu śrub/otworów montażowych (l2): 295 mm
• Średnica gwintu śrub montażowych (d2): M20

Wymiary montażowe i konstrukcyjne

Dla prawidłowego zaplanowania instalacji istotne są precyzyjne wymiary zewnętrzne oraz skok elementu roboczego. Zasuwa posiada następujące parametry geometryczne:

• Szerokość całkowita (C): 530 mm
• Szerokość części górnej (A): 510 mm
• Wysokość całkowita (H): 400 mm
• Skok cylindra (h): 206 mm
• Dystans od środka otworu zasuwy do górnego końca przy zamkniętej zasuwie (I): 288 mm
• Dystans od osi do osi cylindra (L): 220 mm

Kompaktowa zasuwa nożowa 8" marki MZ to produkt klasy premium, łączący w sobie trwałość, precyzję wykonania oraz łatwość obsługi dzięki systemowi pneumatycznemu. Jest to idealny wybór dla inżynierów i techników szukających niezawdnego elementu armatury przemysłowej.
