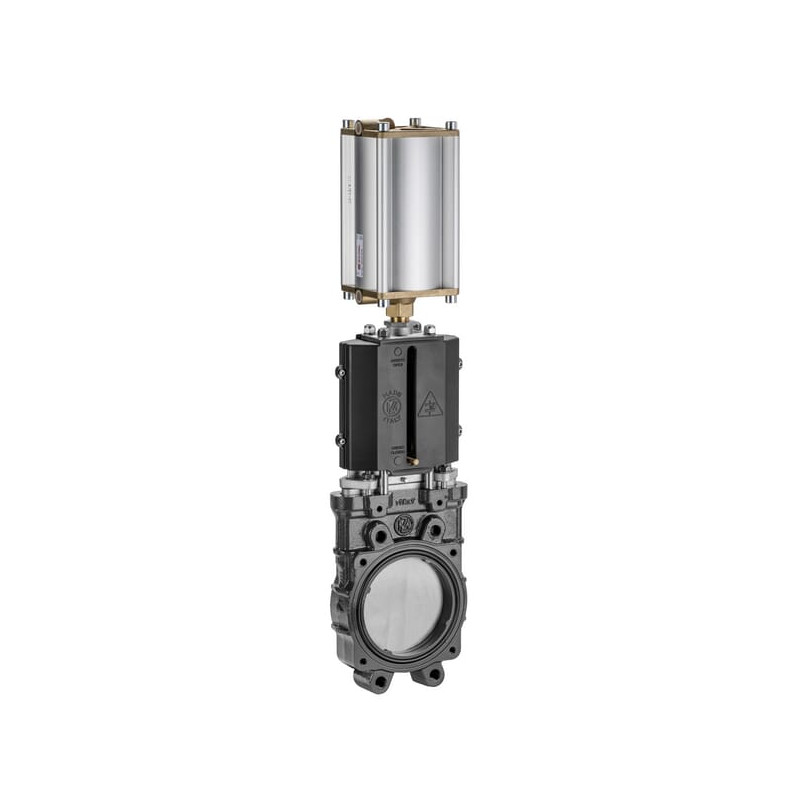

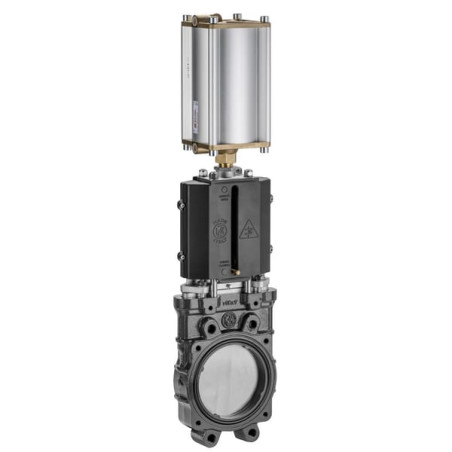

Zasuwa płytowa 10" obsł. pn. M

Zasuwa płytowa 10" z napędem pneumatycznym – precyzja i trwałość w instalacjach przemysłowych

Zasuwa płytowa o nominalnej średnicy 10 cali (249 mm) to zaawansowane technologicznie rozwiązanie przeznaczone do sterowania przepływem mediów w systemach wymagających wysokiej niezawodności. Produkt marki MZ, oznaczony indeksem 10100575, został zaprojektowany z myślą o zastosowaniach w branży rolniczej, przetwórczej oraz przemysłowej, gdzie kluczowa jest szczelność oraz odporność na trudne warunki eksploatacyjne.

Konstrukcja zasuwy opiera się na wytrzymałej obudowie wykonanej z żeliwa, co gwarantuje stabilność mechaniczną i długą żywotność urządzenia. Kluczowym elementem roboczym jest zasuwa wykonana ze stali szlachetnej, która skutecznie resistuje na korozję i zużycie, zapewniając precyzyjne odcinanie przepływu. Dzięki zastosowaniu specjalistycznego zaworu odcinającego, mechanizm ten nie ulega zapchaniu, co minimalizuje ryzyko awarii i konieczność częstych przeglądów.

Bezpieczeństwo i ergonomia obsługi

Bezpieczeństwo operatora zostało zapewnione poprzez zastosowanie górnej pokrywy wykonanej z tworzywa sztucznego. Element ten skutecznie chroni przed dostępem do ruchomych części mechanizmu napędowego, spełniając rygorystyczne normy BHP. Całość jest napędzana siłownikiem pneumatycznym o działaniu dwustronnym, co umożliwia płynne i szybkie otwieranie oraz zamykanie zasuwy przy maksymalnym ciśnieniu roboczym do 8 BAR.

Urządzenie charakteryzuje się jednokierunkowym przepływem mediów oraz pełną wodoszczelnością, co czyni je idealnym wyborem do instalacji wodociągowych, systemów nawadniania czy procesów technologicznych wymagających izolacji hydraulicznej. Typ podłączenia z podwójnym kołnierzem ułatwia integrację z istniejącymi rurociągami.

Specyfikacja techniczna i wymiary montażowe

Przed zakupem warto zapoznać się ze szczegółowymi parametrami technicznymi, które pozwalają na precyzyjne dopasowanie zasuwy do infrastruktury. Produkt posiada połączenia cylindra 2 x 3/8" oraz kołnierze zgodne z normą DIN PN10 - UNI EN 1092-1.

• Nominalna średnica otworu: 10 cali (249 mm)
• Materiał obudowy: Żeliwo
• Materiał zasuwy: Stal szlachetna
• Napęd: Pneumatyczny, dwustronnego działania
• Maksymalne ciśnienie robocze: 8 BAR
• Waga urządzenia: 37,54 kg
• Wysokość całkowita: 1237 mm
• Szerokość całkowita: 340 mm
• Grubość kołnierza: 70 mm
• Rozstaw śrub montażowych kołnierza: 350 mm
• Średnica otworów montażowych kołnierza: 20 mm
• Odległość od środka otworu zasuwy do podstawy: 200 mm

Zastosowanie i korzyści

Zasuwa płytowa MZ to inwestycja w bezawaryjną pracę instalacji. Dzięki precyzyjnie wykonanym wymiarom montażowym, takim jak odległość od środka otworu do końca dźwigni wynosząca 628 mm czy pionowy rozstaw otworów dźwigni 107 mm, urządzenie łatwo integruje się z automatyką sterującą. Odporność na zapychanie się zaworu odcinającego przekłada się na niższe koszty eksploatacji i mniejsze przestoje w pracy zakładu.

Produkt dostępny jest w sprzedaży jako nowa sztuka, gotowa do montażu w systemach wymagających wysokiej klasy armatury przemysłowej. Solidna konstrukcja i sprawdzone materiały zapewniają spokój na lata użytkowania.
