Zasuwa płytowa 5"

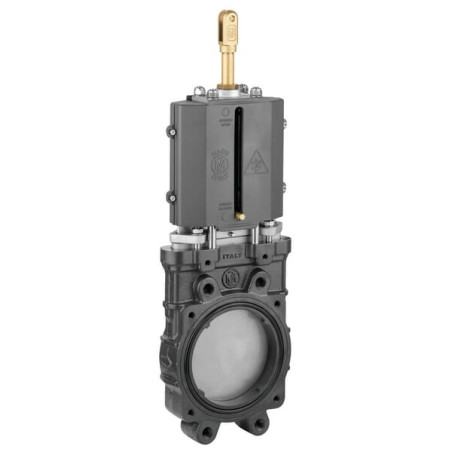

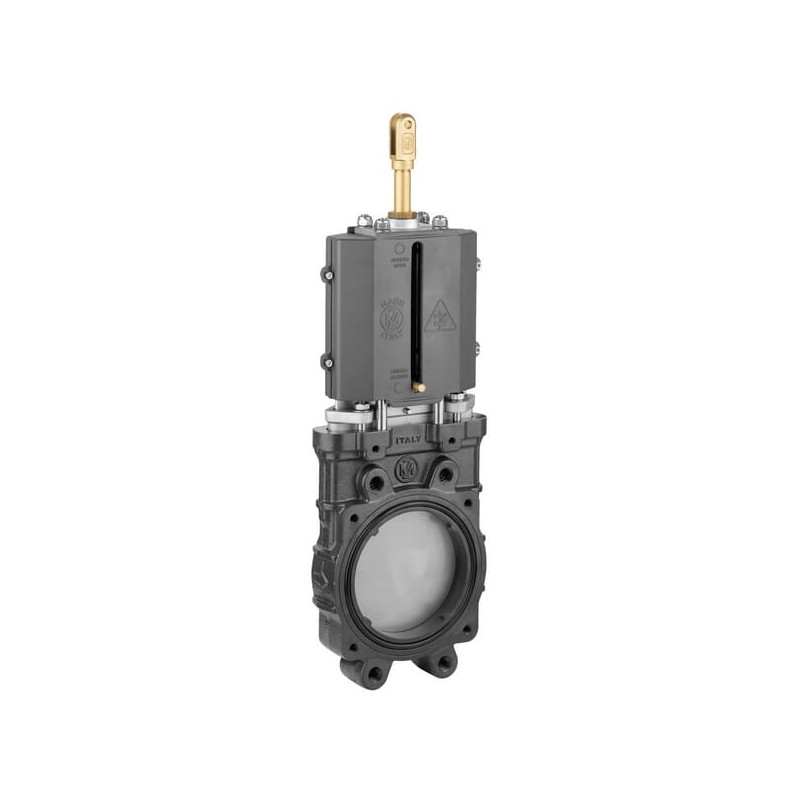

Zasuwa płytowa 5" MZ – precyzyjna kontrola przepływu w systemach rolniczych

Zasuwa płytowa o nominalnej średnicy 5 cali (125 mm) marki MZ to solidne rozwiązanie dedykowane do systemów transportu cieczy i zawiesin w rolnictwie oraz przemyśle. Produkt został zaprojektowany z myślą o trwałości i niezawodności w trudnych warunkach eksploatacyjnych. Jej konstrukcja opiera się na sprawdzonej technologii zasuwy płytowej, która zapewnia szczelne odcięcie przepływu przy jednoczesnej minimalizacji ryzyka zatorów.

Kluczowym elementem wyróżniającym ten model jest zastosowanie zaworu odcinającego, który skutecznie zapobiega zapychaniu się mechanizmu. Jest to szczególnie istotne w aplikacjach rolniczych, gdzie medium może zawierać cząstki stałe lub gęste zawiesiny. Dzięki tej funkcji urządzenie zachowuje pełną sprawność przez długi czas, redukując konieczność częstych konserwacji i przestojów.

Konstrukcja i materiały wykonane z dbałością o detale

Obudowa zasuwy wykonana jest z wytrzymałego żeliwa, co gwarantuje odporność na obciążenia mechaniczne oraz korozję. Sam element zamykający, czyli zasuwa, została wykonana ze stali szlachetnej. Połączenie tych dwóch materiałów zapewnia optymalny balans między wytrzymałością konstrukcji a odpornością części ruchomych na ścieranie i działanie agresywnych mediów.

Dla zwiększenia bezpieczeństwa obsługi, górna pokrywa urządzenia wykonana została z tworzywa sztucznego. Jej głównym zadaniem jest ochrona przed dostępem do elementów ruchomych mechanizmu napędowego, co minimalizuje ryzyko przypadkowych obrażeń podczas pracy przy urządzeniu. Całość charakteryzuje się wodoszczelnością, co pozwala na montaż w miejscach narażonych na działanie wilgoci i opadów.

Parametry techniczne i wymiary montażowe

Zasuwa wyposażona jest w ręczną dźwignię, która umożliwia precyzyjne i intuicyjne sterowanie stopniem otwarcia przepływu. Mechanizm ten jest prosty w obsłudze i nie wymaga dodatkowych źródeł zasilania. Urządzenie obsługuje przepływ jednokierunkowy i jest przystosowane do pracy pod ciśnieniem roboczym do 10 BAR.

Montaż zasuwy odbywa się za pomocą kołnierzy z podwójnym kołnierzem. Poniżej znajdują się kluczowe wymiary niezbędne do poprawnego dopasowania produktu do istniejącej instalacji:

• Nominalna średnica otworu zasuwy: 125 mm (5 cali)
• Połączenie cylindra: M18x1.5
• Rozstaw śrub/otworów montażowych kołnierza (l1): 150 mm
• Średnica gwintu śrub montażowych (d1): M12
• Grubość kołnierza (L): 50 mm
• Szerokość całkowita (E): 199 mm
• Odległość od środka otworu zasuwy do podstawy (C): 119 mm
• Odległość pionowa od środka otworu zasuwy do otworu dźwigni (H): 462 mm
• Średnica otworu montażowego cylindra (F): 10,5 mm

Zastosowanie i korzyści

Zasuwa płytowa MZ znajduje zastosowanie w systemach nawozowych, instalacjach chłodniczych oraz wszędzie tam, gdzie wymagane jest szybkie i szczelne odcięcie przepływu medium. Dzięki konstrukcji odpornej na zapychanie, idealnie sprawdza się przy transporcie gnojowicy lub innych cieczy o zróżnicowanej lepkości.

Wybierając ten produkt, zyskujesz urządzenie o potwierdzonej wodoszczelności i wysokiej jakości wykonania materiałów. Precyzyjne wymiary kołnierzy oraz standardowe gwinty ułatwiają integrację z większością popularnych systemów rurowych stosowanych w gospodarstwach rolnych i zakładach produkcyjnych.
