Złączka śrubowa nakręcana

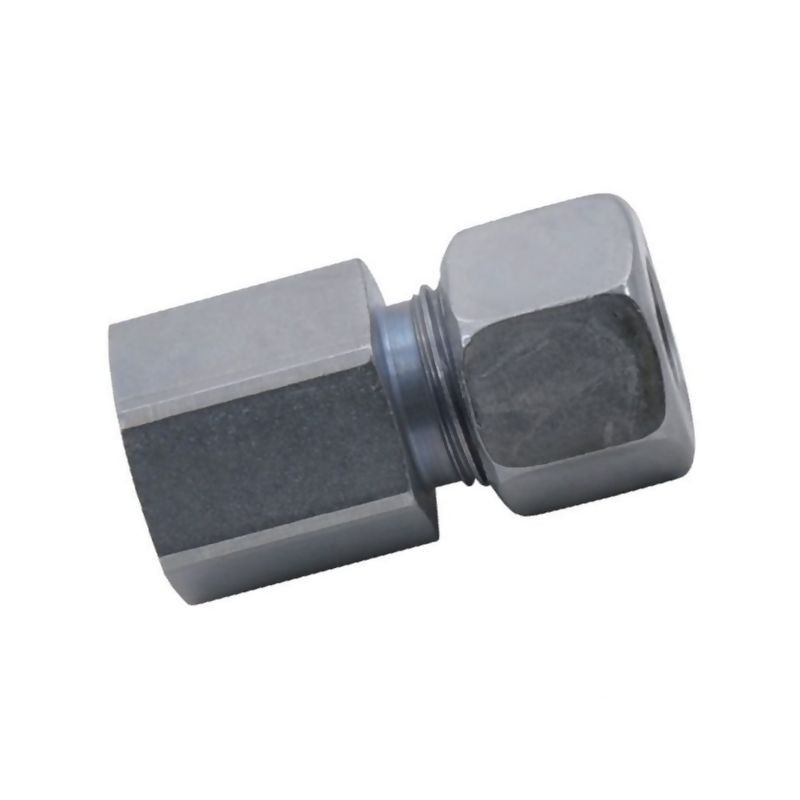

Złączka śrubowa nakręcana Voss GAV12SM18 – precyzja i wytrzymałość w hydraulice siłowej

Złączka śrubowa nakręcana marki Voss, oznaczona indeksem GAV12SM18, to profesjonalny element systemu rurociągów hydraulicznych, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych i maszynowych. Produkt ten stanowi kluczowy komponent w budowie szczelnych i odpornych na wysokie ciśnienie instalacji, zapewniając optymalne połączenie przewodów hydraulicznych o średnicy 12 mm. Dzięki zastosowaniu zaawansowanej technologii zacinania oraz wysokiej jakości materiałów, złączka gwarantuje długotrwałą niezawodność nawet w ekstremalnych warunkach pracy.

Konstrukcja i zgodność z normami międzynarodowymi

Prezentowana złączka należy do serii S i została wykonana zgodnie z rygorystycznymi standardami europejskimi i międzynarodowymi. Jej konstrukcja opiera się na normie DIN 2353, a gwint jest zgodny z DIN-ISO 228 (oznaczenie R, DIN259). Uszczelnienie w kształcie X realizowane jest zgodnie z normą DIN 3852, co zapewnia hermetyczność połączenia bez konieczności stosowania dodatkowych uszczelniaczy chemicznych. Gwint metryczny o długości 17,0 mm umożliwia precyzyjny i stabilny montaż.

Elementem kluczowym dla działania tej złączki jest pierścień zacinający typu 2S. Mechanizm ten zapewnia doskonałe działanie poprzez wciśnięcie się w materiał rury, tworząc mechaniczną blokadę przed wysunięciem się przewodu pod wpływem drgań lub pulsacji ciśnienia. Taka konstrukcja zapewnia optymalne połączenie z pierścieniem zacinającym, eliminując ryzyko nieszczelności.

Właściwości techniczne i parametry pracy

Złączka Voss GAV12SM18 charakteryzuje się imponującymi parametrami wytrzymałościowymi. Maksymalne ciśnienie robocze wynosi aż 630 BAR, co kwalifikuje ją do zastosowań w systemach wysokociśnieniowych, takich jak układy sterowania maszyn budowlanych, rolniczych czy przemysłowych pras hydraulicznych. Odporność na korozję została zapewniona poprzez odpowiednią obróbkę powierzchniową – cynkowanie oraz niklowanie, co chroni element przed działaniem wilgoci i czynników chemicznych obecnych w warsztatach i na zewnątrz.

Montaż złączki jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wyposażeniem warsztatowym. Rozwartość klucza wynosi 24 mm zarówno na końcu przyłączeniowym, jak i na drugim końcu złączki, co ułatwia dokręcanie w trudno dostępnych miejscach oraz zapewnia odpowiedni moment dokręcenia.

Kluczowe cechy produktu:

• Producent: Voss – lider w technologii połączeń hydraulicznych.
• Indeks produktu: GAV12SM18.
• Średnica rury: 12 mm – idealna do standardowych przewodów hydraulicznych.
• Ciśnienie robocze: do 630 BAR – wysoka odporność na obciążenia dynamiczne.
• Normy: DIN 2353, DIN-ISO 228, DIN 3852 – gwarancja kompatybilności z innymi elementami systemu.
• Obróbka powierzchni: Cynk/Nikiel – zwiększona odporność na korozję.
• Rozwartość klucza: 24 mm (obustronnie).
• Długość gwintu: 17,0 mm.
• Uszczelka: Wbudowana uszczelka płaska zapewniająca szczelność.

Zastosowanie i dostępność wersji specjalnych

Złączka ta znajduje szerokie zastosowanie w branży motoryzacyjnej, rolniczej oraz w przemyśle ciężkim. Jest dedykowana do łączenia węży i przewodów hydraulicznych w układach, gdzie wymagana jest wysoka kultura techniczna połączeń. Standardowo produkt dostępny jest w wersji ze stali ocynkowanej/niklowanej. Dla zastosowań wymagających jeszcze wyższej odporności chemicznej lub pracy w środowiskach agresywnych (np. przemysł spożywczy, chemiczny), producent oferuje możliwość zamówienia wersji wykonanej ze stali szlachetnej na indywidualne zlecenie.

Wybierając złączkę śrubową nakręcaną Voss GAV12SM18, inwestujesz w komponent sprawdzony przez lata, który łączy w sobie łatwość montażu z bezpieczeństwem eksploatacji. Produkt sprzedawany jest jako sztuka, co pozwala na elastyczne kompletowanie zestawów naprawczych lub budowę nowych instalacji od podstaw.
