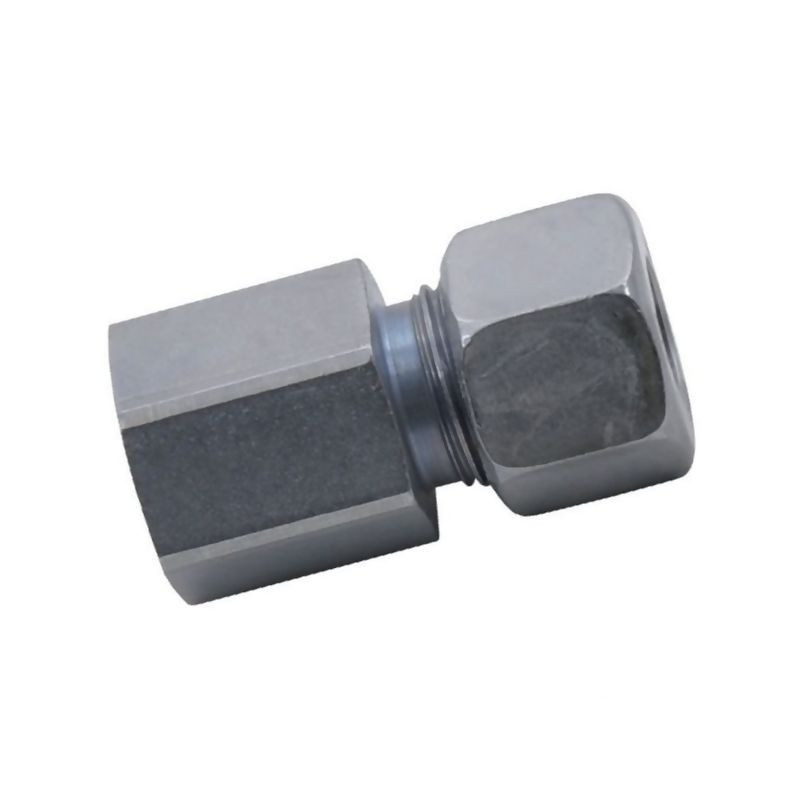

Złączka śrubowa nakręcana 12L M16

Złączka śrubowa nakręcana Voss 12L M16 – precyzja i trwałość w hydraulice siłowej

Złączka śrubowa nakręcana o symbolu GAV12LM16 to wysokiej klasy element łączący z serii L, produkowany przez renomowaną firmę Voss. Produkt ten został zaprojektowany z myślą o wymagających zastosowaniach w układach hydraulicznych, gdzie kluczowa jest szczelność, odporność na wysokie ciśnienie oraz długotrwała niezawodność. Dzięki zastosowaniu zaawansowanej technologii zaciskowej, złączka zapewnia optymalne połączenie z pierścieniem zacinającym, co gwarantuje stabilność instalacji nawet w warunkach intensywnych drgań i obciążeń dynamicznych.

Prezentowany model jest dedykowany do rur o średnicy zewnętrznej 12 mm i wyposażony w gwint metryczny M16. Jego konstrukcja opiera się na normach DIN 2353 oraz DIN-ISO 228, co zapewnia pełną kompatybilność z innymi elementami systemów rurowych stosowanymi w przemyśle, motoryzacji oraz maszynach rolniczych. Powierzchnia złączki została poddana obróbce galwanicznej (cynk/nikiel), co nadaje jej doskonałą odporność na korozję i czynniki zewnętrzne, wydłużając żywotność komponentu.

Kluczowe cechy techniczne i zastosowanie

Złączka Voss GAV12LM16 charakteryzuje się wysokim ciśnieniem roboczym sięgającym 250 BAR, co czyni ją idealnym rozwiązaniem do systemów hydrauliczny średniego i wysokiego ciśnienia. Specjalnie ukształtowane uszczelnienie typu X, zgodne z normą DIN 3852, wraz z płaską uszczelką, zapewnia hermetyczność połączenia bez konieczności stosowania dodatkowych środków uszczelniających, takich jak taśma teflonowa czy pasta.

Produkt występuje w standardowej wersji ze stali węglowej z powłoką ochronną. Dla zastosowań w środowiskach o ekstremalnej agresywności chemicznej lub wymagających najwyższych standardów higienicznych, producent oferuje możliwość wykonania złączki ze stali szlachetnej na indywidualne zamówienie. Jest to istotna informacja dla projektantów instalacji przemysłowych oraz serwisantów, którzy muszą dopasować materiał do specyfiki medium hydraulicznego.

Specyfikacja techniczna

• Producent: Voss
• Symbol katalogowy: GAV12LM16
• Rodzaj złączki: Śrubowa nakręcana z pierścieniem zacinającym 2S
• Seria: L (lekka)
• Średnica rury: 12 mm
• Gwint przyłączeniowy: M16 (zgodny z DIN-ISO 228 / DIN 259)
• Długość gwintu: 17,0 mm
• Ciśnienie robocze max.: 250 BAR
• Rozwartość klucza (korpus): 22 mm
• Rozwartość klucza (nakrętka): 19 mm
• Obróbka powierzchniowa: Cynk / Nikiel
• Uszczelnienie: Z uszczelką płaską, kształt X (DIN 3852)
• Norma: ISO 228, DIN 2353

Zalety stosowania złączek Voss

Wybór złączek marki Voss to gwarancja jakości potwierdzona wieloletnim doświadczeniem w branży hydrauliki siłowej. Główne zalety tego produktu to:

• Łatwość montażu: Konstrukcja umożliwia szybkie i pewne połączenie rur hydraulicznych przy użyciu standardowych narzędzi warsztatowych.
• Odporność na korozję: Powłoka cynkowo-niklowa skutecznie chroni metal przed utlenianiem i rdzewieniem.
• Szczelność: System uszczelniający eliminuje ryzyko wycieków oleju hydraulicznego, co jest kluczowe dla bezpieczeństwa pracy maszyn i ochrony środowiska.
• Uniwersalność: Zgodność z międzynarodowymi normami DIN i ISO pozwala na stosowanie złączki w szerokim spektrum urządzeń, od ciągników rolniczych po zaawansowane linie produkcyjne.

Złączka śrubowa nakręcana 12L M16 Voss to element, na który warto postawić, szukając niezawodnych rozwiązań w budowie i regeneracji układów hydraulicznych. Jej precyzyjne wykonanie i zgodność z rygorystycznymi normami technicznymi przekładają się na bezawaryjną pracę całego systemu.
