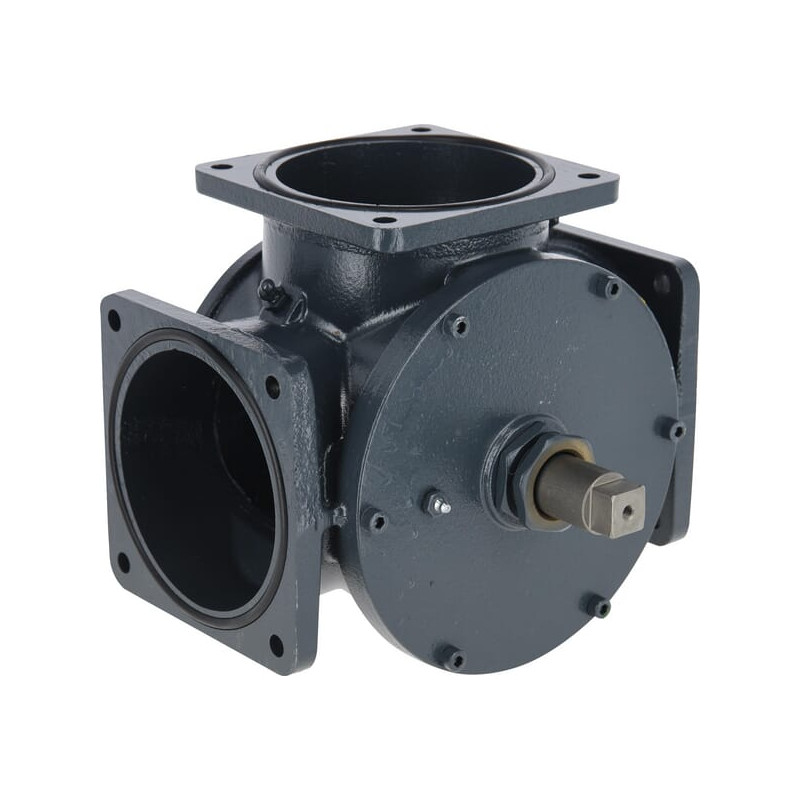

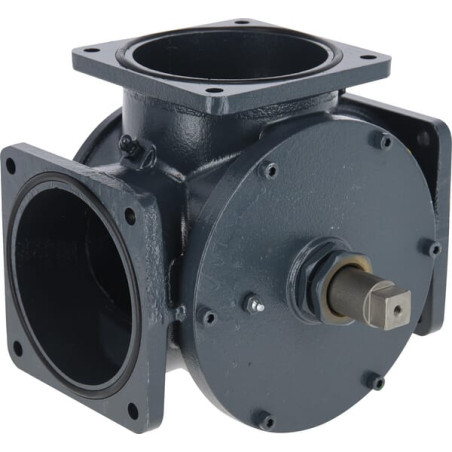

Zawór 3-drożny MZ, 6"

Zawór 3-drożny MZ 6" – precyzyjne sterowanie przepływem w instalacjach rolniczych

Zawór 3-drożny marki MZ to profesjonalne rozwiązanie przeznaczone do systemów wymagających niezawodnego kierowania medium. Konstrukcja typu trójnik z ręcznym sterowaniem dźwigniowym zapewnia intuicyjną obsługę oraz pełną kontrolę nad procesem dystrybucji cieczy. Produkt wyróżnia się solidnym wykonaniem i precyzyjnie dobranymi parametrami technicznymi, co czyni go idealnym elementem nowoczesnych instalacji nawadniających oraz systemów technologicznych w rolnictwie i przemyśle.

Konstrukcja i specyfikacja techniczna

Kluczowym elementem zaworu jest jego przelotowa średnica nominalna wynosząca 6 cali (150 mm), co pozwala na utrzymanie wysokiego przepływu przy minimalnych stratach ciśnienia. Obudowa wyposażona jest w trzy przyłącza kołnierzowe, które gwarantują szczelne i stabilne połączenie z rurociągami. W zestawie znajduje się kompletna dźwignia ręczna oraz pierścień uszczelniający typu O-ring, co eliminuje konieczność dokupowania dodatkowych akcesoriów montażowych.

Wymiary urządzenia zostały zoptymalizowane pod kątem ergonomii i łatwości integracji z istniejącą infrastrukturą. Całkowita szerokość zaworu wynosi 305 mm, a wysokość całkowita to 184 mm. Odległość od środka otworu zasuwy do podstawy (wymiar S) wynosi 152,5 mm, co jest kluczowe przy projektowaniu rozstawu podpór i prowadnic.

Parametry montażowe i wymiary kołnierzy

Montaż zaworu odbywa się za pomocą standardowych połączeń kołnierzowych. Projektanci przewidzieli dwa rodzaje otworów montażowych, aby zapewnić kompatybilność z różnymi normami instalacyjnymi:

• Średnica śrub/otworów montażowych głównego kołnierza (d): 13 mm
• Średnica śrub/otworów montażowych kołnierza drugiego (N): 6 mm

Taka konfiguracja pozwala na elastyczne dopasowanie elementów złącznych do specyfiki danej instalacji, zapewniając jednocześnie wysoką wytrzymałość mechaniczną połączenia.

Ergonomia obsługi i mechanizm sterowania

Zawór wyposażony jest w wygodną dźwignię ręczną, która umożliwia szybkie przełączanie kierunków przepływu. Długość dłuższej części dźwigni wynosi aż 325 mm, co zapewnia odpowiednią dźwignię i ułatwia operowanie zaworem nawet przy wyższych ciśnieniach w systemie. Rozstaw poziomy otworów montażowych samej dźwigni (wymiar Q) wynosi 25 mm, co precyzuje sposób jej zamocowania do korpusu.

Dla instalatorów istotny jest również wymiar określający przestrzeń roboczą nad zaworem. Dystans od środka otworu zasuwy do górnego końca przy zamkniętej zasuwie wynosi 189 mm. Informacja ta jest niezbędna przy projektowaniu obudów lub rozmieszczaniu innych elementów armatury w ciasnych przestrzeniach.

Kluczowe cechy produktu

• Typ: Zawór ręczny 3-drożny (trójnik)
• Średnica nominalna: 6 cali (150 mm)
• Typ przyłącza: Kołnierz
• Sterowanie: Dźwignia ręczna (długość ramienia 325 mm)
• Ilość przyłączy: 3
• Zawartość zestawu: Zawór, dźwignia, pierścień uszczelniający O-ring
• Marka: MZ
• Stan: Nowy

Zawór 3-drożny MZ 6" to połączenie funkcjonalności z trwałością. Dzięki zastosowaniu wysokiej jakości uszczelnień i precyzyjnej obróbce elementów ruchomych, produkt zapewnia długotrwałą bezawaryjną pracę. Jest to sprzęt dedykowany dla użytkowników oczekujących konkretnych parametrów technicznych i łatwego serwisowania.
