Złączka śrubowa nakręcana

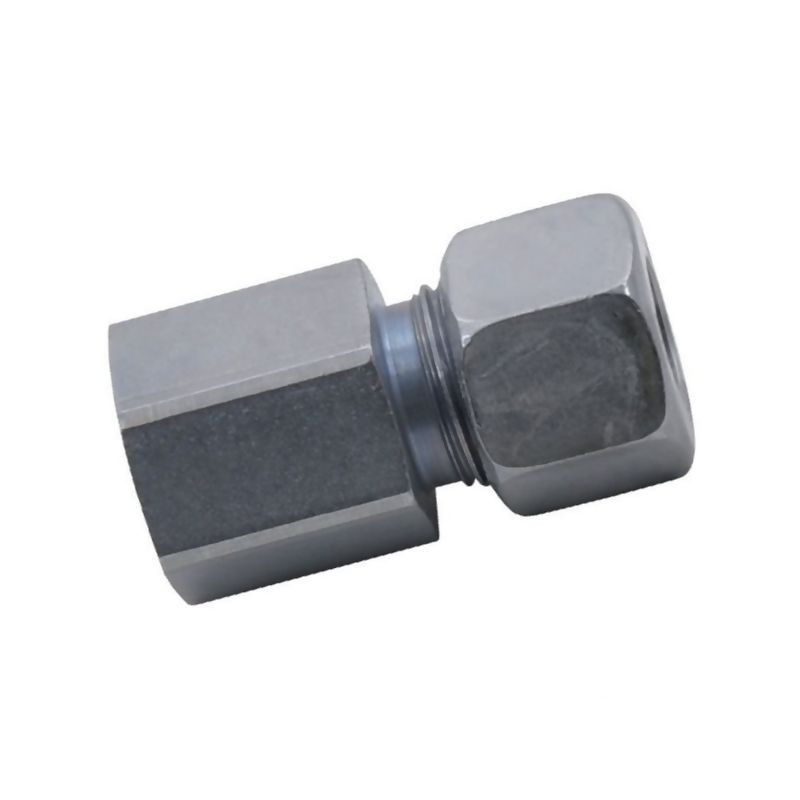

Złączka śrubowa nakręcana Voss GAV15LM18 – precyzja i trwałość w hydraulice

Złączka śrubowa nakręcana o symbolu GAV15LM18 to wysokiej klasy komponent hydrauliczny marki Voss, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych i maszynowych. Produkt ten stanowi kluczowy element systemów przesyłu cieczy pod wysokim ciśnieniem, zapewniając szczelność oraz stabilność połączenia. Dzięki zastosowaniu zaawansowanej technologii produkcji oraz precyzyjnej obróbce, złączka spełnia rygorystyczne normy międzynarodowe, co gwarantuje jej długotrwałą eksploatację nawet w trudnych warunkach pracy.

Głównym zadaniem tego elementu jest łączenie przewodów hydraulicznych o średnicy 15 mm. Konstrukcja oparta na pierścieniu zacinającym 2S pozwala na uzyskanie optymalnego połączenia, które charakteryzuje się wysoką odpornością na wibracje i zmiany ciśnienia. Złączka została wykonana z materiałów odpornych na korozję, a jej powierzchnia została poddana obróbce cynkowo-niklowej, co dodatkowo zwiększa jej trwałość i estetykę.

Kluczowe cechy techniczne i specyfikacja produktu

Analizując parametry techniczne złączki GAV15LM18, należy zwrócić uwagę na jej zgodność z normami DIN oraz ISO, co ułatwia integrację z innymi elementami instalacji hydraulicznych dostępnych na rynku. Produkt jest częścią serii L, co określa jego klasę ciśnieniową i wymiarową. Poniżej przedstawiamy szczegółowe dane techniczne potwierdzające jakość i zastosowanie tego komponentu:

• Producent: Voss – uznany lider w branży technologii przyłączeniowych.
• Symbol katalogowy: GAV15LM18.
• Typ połączenia: Złączka śrubowa nakręcana z uszczelką płaską.
• Średnica rury: 15 mm – dedykowana do przewodów o tym konkretnym wymiarze.
• Ciśnienie robocze max: 250 BAR – umożliwia pracę w systemach wysokiego ciśnienia.
• Długość gwintu: 17,0 mm.
• Rozwartość klucza (strona przyłącza): 24 mm.
• Rozwartość klucza (drugi koniec): 27 mm.
• Obróbka powierzchniowa: Cynk / Nikiel – zapewniająca ochronę przed korozją.
• Norma ISO: 228.
• Standard wykonania: DIN 2353, gwint zgodny z DIN-ISO 228 (R, DIN259), uszczelnienie, kształt X, zgodne z DIN 3852.
• Pierścień zacinający: Typ 2S, zapewniający doskonałe działanie i szczelność.

Zastosowanie i korzyści płynące z wyboru marki Voss

Złączki Voss znajdują szerokie zastosowanie w przemyśle maszynowym, rolniczym oraz w budowie urządzeń mobilnych. Dzięki precyzyjnie wykonanemu gwintowi metrycznemu oraz systemowi uszczelnienia z płaską uszczelką, montaż jest szybki i niezawodny. Kształt X uszczelnienia zgodny z DIN 3852 minimalizuje ryzyko wycieków, co jest krytyczne dla bezpieczeństwa obsługi maszyn i ochrony środowiska naturalnego przed wyciekami oleju hydraulicznego.

Warto podkreślić, że produkt charakteryzuje się dużą odpornością na korozję dzięki warstwie cynkowo-niklowej. Dla zastosowań wymagających jeszcze wyższej odporności chemicznej lub pracy w środowiskach agresywnych, producent oferuje możliwość zamówienia wersji ze stali szlachetnej (na indywidualne zamówienie). Standardowa wersja GAV15LM18 jest jednak wystarczająca dla większości typowych aplikacji hydraulicznych, gdzie liczy się stosunek jakości do ceny oraz niezawodność dostawcy.

Montaż złączki wymaga użycia kluczy o rozwartości 24 mm oraz 27 mm. Prawidłowy montaż zgodnie z instrukcją techniczną Voss Ring M zapewnia pełne wykorzystanie potencjału pierścienia zacinającego 2S, co przekłada się na bezawaryjną pracę instalacji przez lata. Produkt jest sprzedawany jako pojedyncza sztuka, co umożliwia elastyczne kompletowanie zestawów naprawczych lub nowych instalacji.
