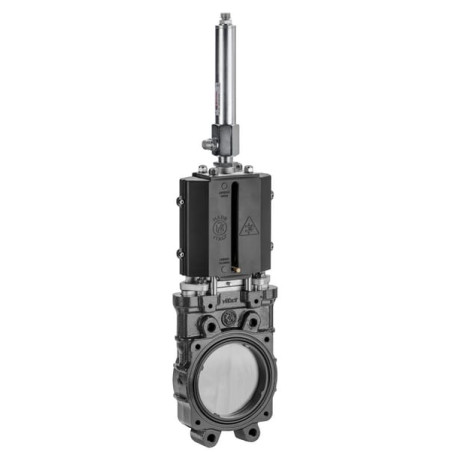

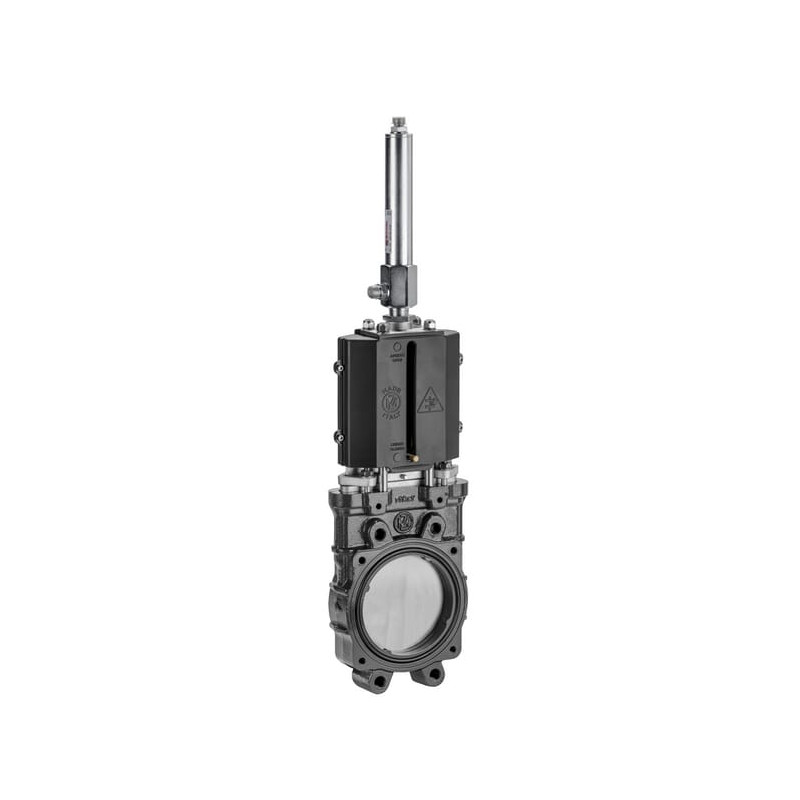

Zasuwa płytowa 8" (hydrauliczna)

Zasuwa płytowa hydrauliczna 8" – precyzyjna kontrola przepływu

Zasuwa płytowa o nominalnej średnicy otworu 8 cali (200 mm) to zaawansowane technicznie rozwiązanie przeznaczone do systemów wymagających niezawodnego odcinania przepływu cieczy. Urządzenie, oznaczone indeksem ARZO0100200551, zostało zaprojektowane z myślą o pracy w warunkach przemysłowych i rolniczych, gdzie kluczowa jest trwałość oraz odporność na zmienne warunki eksploatacyjne. Dzięki hydraulicznemu napędowi dwustronnego działania, obsługa zasuwy jest wygodna i może być zintegrowana ze zautomatyzowanymi systemami sterowania.

Konstrukcja urządzenia opiera się na solidnej obudowie wykonanej z żeliwa, co gwarantuje wysoką wytrzymałość mechaniczną i odporność na korozję. Kluczowym elementem roboczym jest zasuwa wykonana ze stali szlachetnej, która zapewnia długotrwałą szczelność i minimalizuje ryzyko zatarcia. Całość charakteryzuje się wodoszczelnością oraz jednokierunkowym typem przepływu, co czyni ją idealnym elementem instalacji wodociągowych, nawadniających czy procesowych.

Kluczowe cechy konstrukcyjne i zalety użytkowe

Projekt zasuwy uwzględnia rozwiązania techniczne zwiększające jej żywotność i bezpieczeństwo obsługi. Górna pokrywa wykonana z tworzywa sztucznego skutecznie chroni przed dostępem do ruchomych elementów mechanizmu, co jest istotne podczas codziennej eksploatacji. Warto podkreślić, że zastosowany zawór odcinający został skonstruowany w sposób zapobiegający jego zapychaniu się, co redukuje konieczność częstych konserwacji i przestojów.

• Hydrauliczny napęd dwustronnego działania zapewniający płynne i precyzyjne otwieranie oraz zamykanie.
• Zasuwa ze stali szlachetnej odporna na korozję i zużycie ścierne.
• Obudowa z żeliwa gwarantująca stabilność i wytrzymałość na obciążenia.
• Ochrona przed elementami ruchomymi dzięki górnej pokrywie z tworzywa sztucznego.
• Zawór odcinający odporny na zapychanie, ułatwiający utrzymanie drożności.
• Pełna wodoszczelność urządzenia.

Specyfikacja techniczna i wymiary montażowe

Przed zakupem warto zweryfikować kompatybilność zasuwy z istniejącą instalacją. Urządzenie posiada połączenie cylindra M18x1.5 i jest przystosowane do pracy przy maksymalnym ciśnieniu roboczym wynoszącym 8 BAR. Kołnierze montażowe spełniają normę DIN PN10 - UNI EN 1092-1, co ułatwia integrację ze standardowymi elementami rurociągów.

Poniżej przedstawiamy szczegółowe dane techniczne oraz wymiary niezbędne do poprawnego montażu:

• Nominalna średnica otworu zasuwy: 200 mm (8 cali).
• Typ podłączenia: Z podwójnym kołnierzem.
• Średnica rozstawu śrub/otworów montażowych kołnierza (l2): 295 mm.
• Rozstaw śrub/otworów montażowych kołnierza (l1): 180 mm.
• Średnica otworów montażowych kołnierza: 20 mm.
• Średnica gwintu śrub montażowych: M12.
• Grubość kołnierza (L): 60 mm.
• Szerokość całkowita (E): 273,5 mm.
• Wysokość całkowita: 1023 mm.
• Odległość od środka otworu zasuwy do podstawy (C): 158 mm.
• Odległość od środka otworu zasuwy do otworu dźwigni w pionie (H): 611 mm.
• Odległość od środka otworu zasuwy do końca dźwigni (B): 501 mm.
• Rozstaw otworów montażowych dźwigni poziomo (A): 90 mm.
• Rozstaw otworów montażowych dźwigni pionowo (h): 110 mm.
• Średnica otworu montażowego cylindra (F): 10,5 mm.
• Waga urządzenia: 22,36 kg.

Zasuwa płytowa hydrauliczna 8" to produkt marki MZ, który łączy w sobie solidność wykonania z funkcjonalnością. Jej parametry techniczne pozwalają na zastosowanie w systemach wymagających niezawodnego odcinania medium przy zachowaniu wysokich standardów bezpieczeństwa i trwałości.
