Zasuwa płytowa 4"

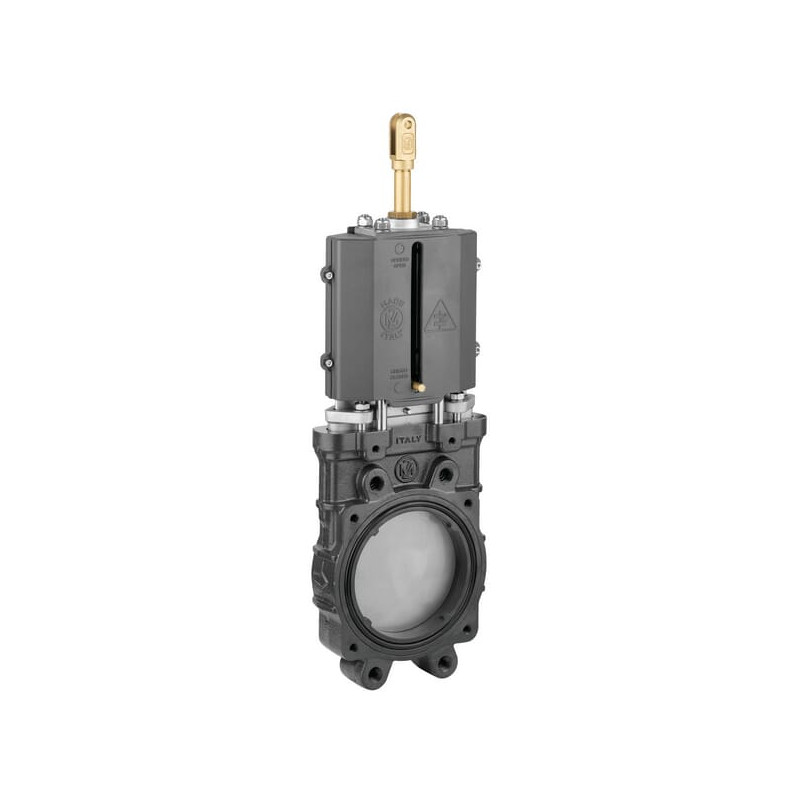

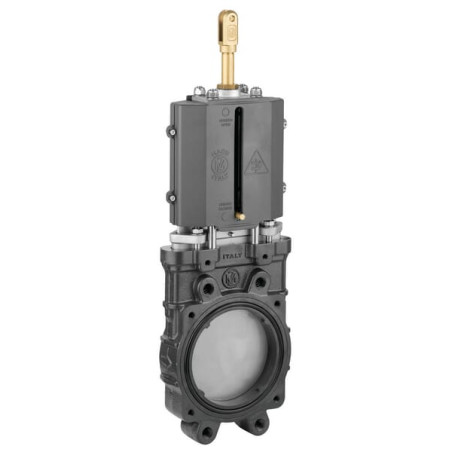

Zasuwa płytowa 4" MZ – precyzyjna regulacja przepływu w instalacjach rolniczych

Zasuwa płytowa o nominalnej średnicy 4 cale (100 mm) marki MZ to profesjonalne rozwiązanie przeznaczone do montażu w systemach nawadniania oraz instalacjach przesyłowych cieczy. Produkt charakteryzuje się solidną konstrukcją, zapewniającą niezawodność pracy nawet w trudnych warunkach eksploatacyjnych. Dzięki zastosowaniu wysokiej jakości materiałów, zasuwa gwarantuje długą żywotność i odporność na korozję oraz uszkodzenia mechaniczne.

Kluczowym elementem konstrukcyjnym jest zasuwa wykonana ze stali szlachetnej, co zapobiega jej rdzewieniu i zapewnia płynne działanie mechanizmu przez lata. Obudowa urządzenia została odlana z żeliwa, co nadaje całości niezbędną sztywność i odporność na wysokie ciśnienia. Zastosowany zawór odcinający został zaprojektowany tak, aby nie ulegał zapychaniu, co jest kluczowe przy pracy z wodą zawierającą zanieczyszczenia.

Konstrukcja i bezpieczeństwo użytkowania

Zasuwa wyposażona jest w górną pokrywę wykonaną z tworzywa sztucznego, która skutecznie chroni wewnętrzne elementy ruchome przed dostępem osób postronnych oraz czynnikami zewnętrznymi. Mechanizm sterowania opiera się na dźwigni ręcznej, umożliwiającej precyzyjną i szybką regulację stopnia otwarcia przepływu. Urządzenie jest wodoszczelne i przystosowane do pracy jednokierunkowej, co należy uwzględnić podczas montażu w instalacji.

Połączenie z cylindrem hydraulicznym lub innym elementem sterującym realizowane jest poprzez gwint M18x1.5. Maksymalne ciśnienie robocze wynosi 10 BAR, co pozwala na zastosowanie zasuwy w większości standardowych systemów nawadniania polowego i ogrodniczego.

Specyfikacja techniczna i wymiary montażowe

Przed zakupem warto zweryfikować wymiary montażowe, aby zapewnić pełną kompatybilność z istniejącą infrastrukturą. Zasuwa posiada typ podłączenia z podwójnym kołnierzem, co ułatwia jej integrację z rurociągami o odpowiednich flanszach.

• Nominalna średnica otworu: 100 mm (4 cale)
• Materiał obudowy: Żeliwo
• Materiał zasuwy: Stal szlachetna
• Typ napędu: Dźwignia ręczna
• Ciśnienie robocze max.: 10 BAR
• Wodoszczelność: Tak
• Kierunek przepływu: Jednokierunkowy
• Połączenie cylindra: M18x1.5

Dane wymiarowe do montażu

Poniższe parametry są kluczowe dla prawidłowego dopasowania zasuwy do systemu:

• Średnica rozstawu śrub kołnierza (l2): 180 mm
• Rozstaw śrub kołnierza (l1): 150 mm
• Średnica gwintu śrub montażowych (d1): M12
• Grubość kołnierza (L): 50 mm
• Szerokość całkowita (E): 173 mm
• Odległość od środka otworu do podstawy (C): 104 mm
• Pionowa odległość do otworu dźwigni (H): 430 mm
• Pionowy rozstaw otworów dźwigni (h): 63 mm
• Średnica otworu montażowego cylindra (F): 10,5 mm

Zasuwa płytowa MZ to inwestycja w trwałość i efektywność systemu nawadniania. Jej solidne wykonanie i przemyślana konstrukcja zapewniają bezproblemową obsługę oraz precyzyjną kontrolę nad przepływem wody.
