Zasuwa płytowa 8" obsł. pn. MZ

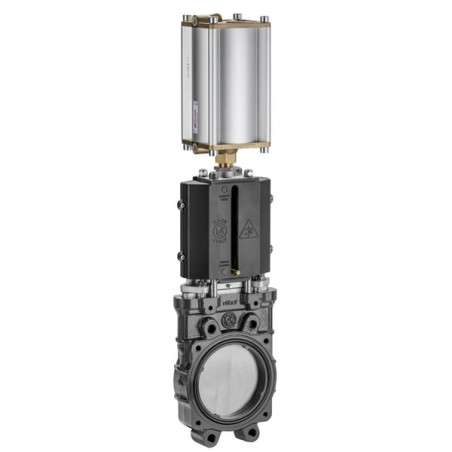

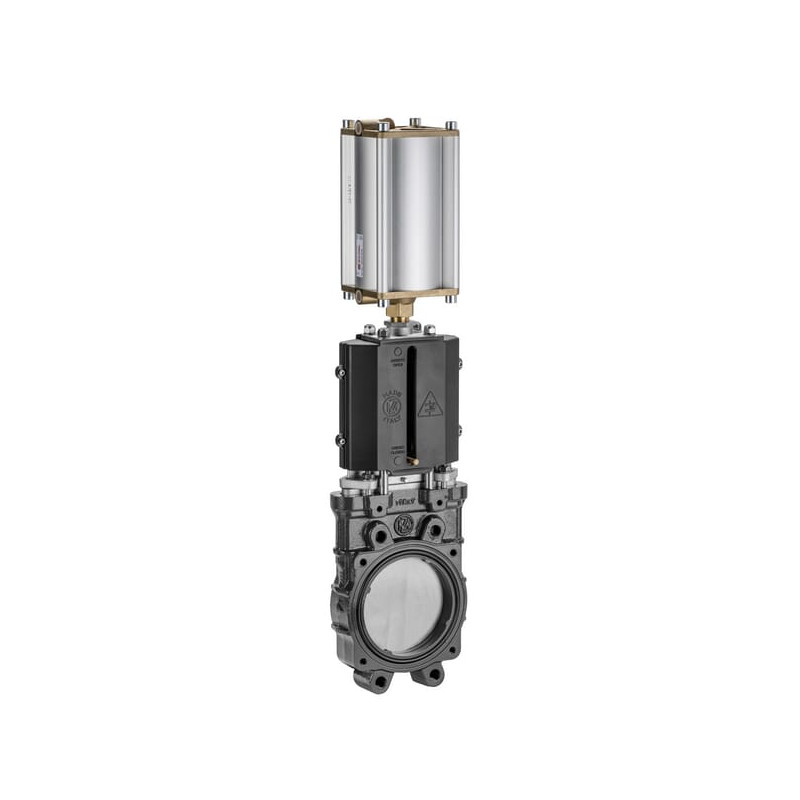

Zasuwa płytowa pneumatyczna 8" MZ – precyzja i trwałość w systemach przemysłowych

Zasuwa płytowa marki MZ o nominalnej średnicy otworu 8 cali (200 mm) to zaawansowane technicznie urządzenie zaporowe, zaprojektowane z myślą o wymagających zastosowaniach przemysłowych. Produkt wyróżnia się solidną konstrukcją opartą na żeliwnej obudowie oraz zasuwie wykonanej ze stali szlachetnej, co gwarantuje wysoką odporność na korozję i długotrwałą bezawaryjną pracę. Sterowanie odbywa się za pomocą napędu pneumatycznego o działaniu dwustronnym, co umożliwia szybkie i precyzyjne otwieranie oraz zamykanie przepływu.

Kluczową zaletą tego modelu jest zastosowanie zaworu odcinającego, który skutecznie zapobiega zapychaniu się mechanizmu, nawet w trudnych warunkach eksploatacyjnych. Dodatkowe zabezpieczenie stanowi górna pokrywa wykonana z tworzywa sztucznego, która chroni elementy ruchome przed zanieczyszczeniami zewnętrznymi oraz czynnikami środowiskowymi. Urządzenie charakteryzuje się jednokierunkowym przepływem i pełną wodoszczelnością, co czyni je idealnym rozwiązaniem do instalacji wymagających szczelności i kontroli medium.

Specyfikacja techniczna i parametry przyłączeniowe

Zasuwa została wyposażona w przyłącza kołnierzowe zgodne z normą DIN PN10 (UNI EN 1092-1), co ułatwia integrację z istniejącymi systemami rurowymi. Typ podłączenia to konstrukcja z podwójnym kołnierzem, zapewniająca stabilność montażu. Maksymalne ciśnienie robocze urządzenia wynosi 8 BAR, co pozwala na bezpieczną pracę w standardowych instalacjach przemysłowych i rolniczych.

Połączenie cylindra napędowego realizowane jest poprzez dwa gwinty 3/8". Całkowita waga urządzenia to 26,87 kg, a jego kompaktowa, choć solidna budowa umożliwia montaż w ograniczonej przestrzeni. Poniżej znajdują się szczegółowe wymiary montażowe niezbędne do prawidłowego zaprojektowania instalacji:

• Nominalna średnica otworu zasuwy: 200 mm (8 cali)
• Materiał obudowy: Żeliwo
• Materiał zasuwy: Stal szlachetna
• Typ napędu: Pneumatyczny dwustronnego działania
• Ciśnienie robocze max.: 8 BAR
• Typ złącza kołnierza: DIN PN10 - UNI EN 1092-1
• Średnica rozstawu śrub kołnierza (l2): 295 mm
• Rozstaw śrub kołnierza (l1): 180 mm
• Średnica otworów montażowych kołnierza (d1): 20 mm
• Grubość kołnierza (L): 60 mm
• Szerokość całkowita (E): 273,5 mm
• Wysokość całkowita: 1025 mm
• Odległość od środka otworu do podstawy (C): 158 mm

Zastosowanie i korzyści użytkowe

Zasuwa płytowa MZ znajduje zastosowanie w systemach transportu materiałów sypkich, cieczy oraz w instalacjach procesowych, gdzie wymagana jest szybka reakcja zaworu. Dzięki pneumatycznemu sterowaniu możliwe jest zautomatyzowanie procesu otwierania i zamykania, co zwiększa efektywność pracy całej linii produkcyjnej.

Konstrukcja zasuwy eliminuje ryzyko zatorów dzięki specjalnemu zaworowi odcinającemu. Stal szlachetna użyta do wykonania samej płyty zasuwy zapewnia higieniczność oraz odporność na ścieranie, co jest kluczowe przy transporcie materiałów o właściwościach abrazyjnych. Produkt jest dostarczany jako nowy, gotowy do montażu w instalacjach spełniających normy DIN PN10.
