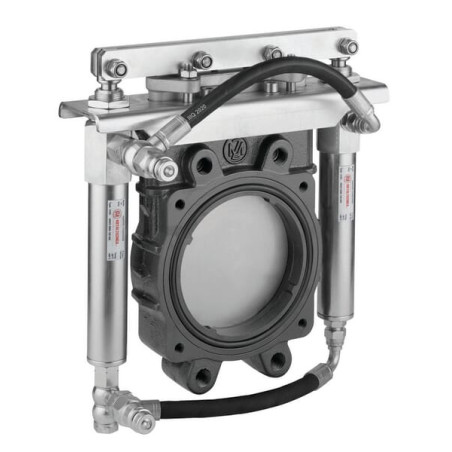

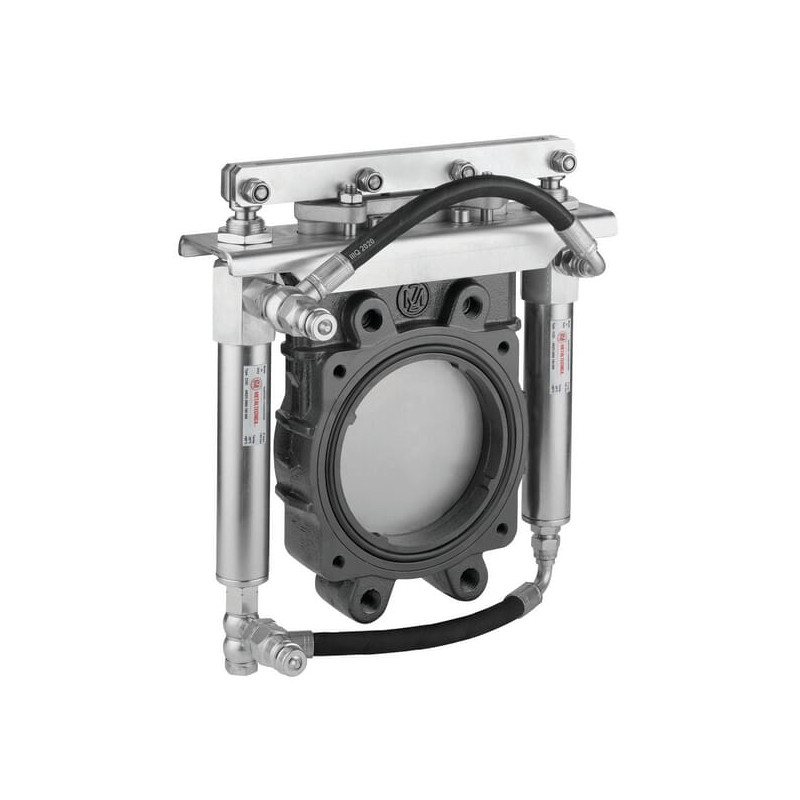

Kompaktowa zasuwa nożowa 4" (hydrauliczna)

Kompaktowa zasuwa nożowa hydrauliczna 4" – precyzja i trwałość w systemach przemysłowych

Prezentowana kompaktowa zasuwa nożowa o nominalnej średnicy otworu 4 cale (100 mm) to zaawansowane technologicznie rozwiązanie marki MZ, zaprojektowane do efektywnej regulacji przepływu w instalacjach przemysłowych, rolniczych oraz wodociągowych. Dzięki zastosowaniu napędu hydraulicznego o dwustronnym działaniu, urządzenie zapewnia szybkie i pewne otwieranie oraz zamykanie przewodu, co jest kluczowe w procesach wymagających wysokiej dynamiki pracy.

Konstrukcja zasuwy wyróżnia się wysoką odpornością na warunki zewnętrzne i czynniki robocze. Obudowa wykonana z wytrzymałego żeliwa gwarantuje sztywność całej konstrukcji, natomiast sama zasuwa została wykonana ze stali szlachetnej. To połączenie materiałów zapewnia długą żywotność produktu oraz odporność na korozję, co jest szczególnie istotne przy pracy z cieczami w szerokim zakresie temperatur.

Kluczowe cechy techniczne i konstrukcyjne

Zasuwa charakteryzuje się kompaktową budową, co ułatwia jej montaż w miejscach o ograniczonej przestrzeni. Typ podłączenia z podwójnym kołnierzem oraz 8 otworami montażowymi (rozstaw śrub M16 na średnicy 180 mm) pozwala na stabilną i szczelną integrację z rurociągami zgodnymi ze standardami przemysłowymi.

Istotnym elementem konstrukcyjnym jest zawór odcinający, który został zaprojektowany tak, aby nie ulegał zapychaniu. Ta cecha znacząco redukuje ryzyko awarii i przestojów w pracy instalacji, szczególnie przy medium zawierającym drobne zanieczyszczenia. Urządzenie jest wodoszczelne i przystosowane do pracy jednokierunkowej.

Parametry hydrauliczne i wymiary

Napęd zasuwy realizowany jest przez cylinder hydrauliczny o skoku 106 mm. Połączenie cylindra wykonane jest w standardzie M18x1.5 (1/2"xØ20,5 ISO 7241-1 A). Układ hydrauliczny zasuwy jest przystosowany do wysokiego ciśnienia roboczego cylindra wynoszącego aż 120 BAR, co przekłada się na dużą siłę potrzebną do przecięcia ewentualnych osadów i pewne domknięcie zasuwy. Jednocześnie samo medium przepływające przez zasuwę może pracować pod ciśnieniem do 10 BAR.

• Nominalna średnica otworu: 100 mm (4 cale)
• Materiał obudowy: Żeliwo
• Materiał zasuwy: Stal szlachetna
• Typ napędu: Hydrauliczny, dwustronnego działania
• Ciśnienie robocze medium: max. 10 BAR
• Ciśnienie robocze cylindra: 120 BAR
• Zakres temperatur cieczy: od -15 °C do 80 °C
• Ilość otworów montażowych: 8 (gwint M16)
• Rozstaw otworów montażowych: 180 mm
• Szerokość całkowita (A): 325 mm
• Wysokość całkowita (H): 347 mm
• Skok cylindra (h): 106 mm
• Dystans od środka otworu do góry (zasuwa zamknięta): 206 mm
• Dystans od osi do osi cylindra (L): 127,5 mm

Zastosowanie i korzyści użytkowe

Zasuwa nożowa MZ znajduje zastosowanie wszędzie tam, gdzie wymagana jest hermetyczna blokada przepływu lub jego precyzyjna regulacja. Dzięki odporności na temperatury od -15 °C do 80 °C, może być stosowana zarówno w instalacjach wody technologicznej, jak i w procesach związanych z obróbką ścieków czy w przemyśle spożywczym (przy zachowaniu odpowiednich norm higienicznych dla stali szlachetnej).

Kompaktowe wymiary (szerokość 325 mm, wysokość 347 mm) pozwalają na łatwą zabudowę w istniejących ciągach technologicznych bez konieczności kosztownych przeróbek konstrukcyjnych. Solidne wykonanie i odporne na zapychanie mechanizmy sprawiają, że jest to inwestycja zapewniająca bezawaryjną pracę przez długi okres.
