Kompaktowa zasuwa nożowa 4" (pneumatyczna)

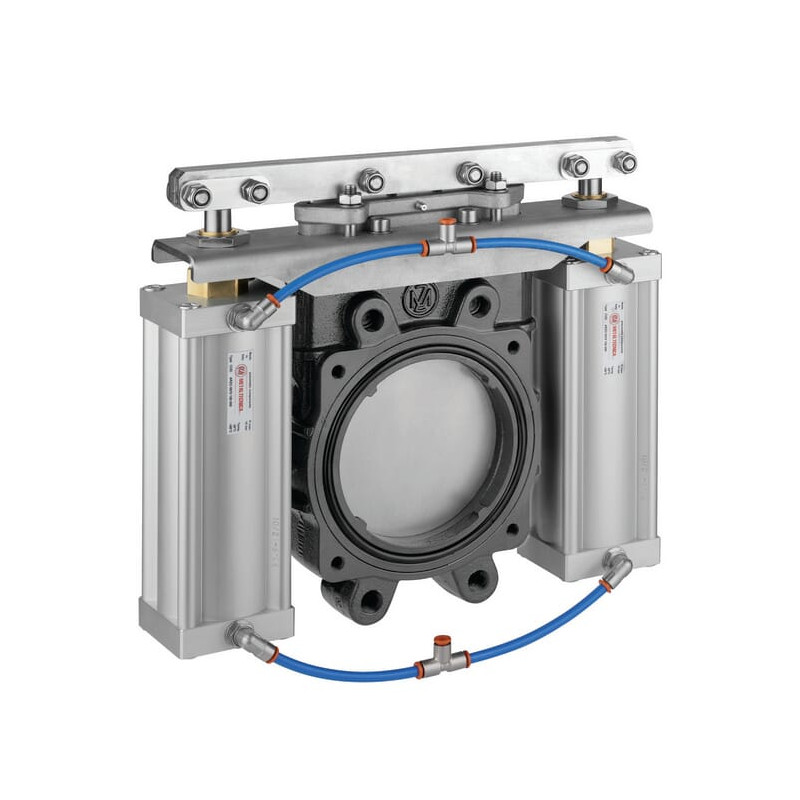

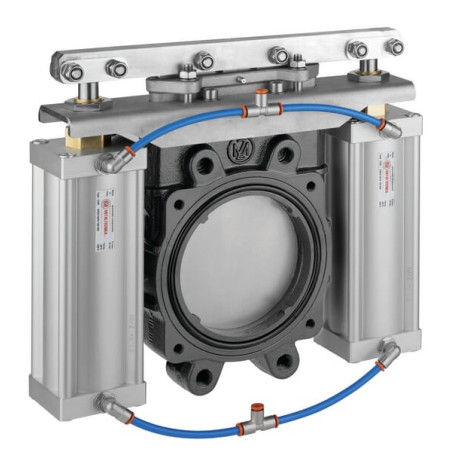

Kompaktowa zasuwa nożowa 4" z siłownikiem pneumatycznym

Kompaktowa zasuwa nożowa marki MZ to zaawansowane technologicznie rozwiązanie przeznaczone do precyzyjnego odcinania przepływu w instalacjach przemysłowych i rolniczych. Urządzenie wyposażone jest w pneumatyczny siłownik, który zapewnia szybkie i niezawodne działanie mechanizmu zamykającego. Dzięki swojej konstrukcji, zasuwa charakteryzuje się wysoką odpornością na zapychanie, co jest kluczowe przy transporcie mediów zawierających zanieczyszczenia lub o wyższej lepkości.

Produkt wyróżnia się kompaktową budową, co ułatwia jego montaż w miejscach o ograniczonej przestrzeni instalacyjnej. Solidne wykonanie oraz precyzyjne parametry techniczne gwarantują długotrwałą bezawaryjną pracę w wymagających warunkach eksploatacyjnych.

Zastosowanie i kluczowe korzyści

Zasuwa nożowa znajduje szerokie zastosowanie w systemach przesyłowych cieczy, zawiesin oraz mediów sypkich. Jej konstrukcja typu "knife gate" pozwala na efektywne przecinanie gęstych substancji, zapobiegając tworzeniu się osadów na krawędziach uszczelniających.

• Odporność na zapychanie: Specjalnie zaprojektowany zawór odcinający minimalizuje ryzyko zatorów, co jest istotne przy pracy z mediami niejednorodnymi.
• Kompaktowe wymiary: Zmniejszone gabaryty urządzenia pozwalają na elastyczną integrację z istniejącymi rurociągami bez konieczności znaczących przeróbek konstrukcyjnych.
• Pneumatyczne sterowanie: Siłownik zapewnia zdalne i automatyczne sterowanie przepływem, zwiększając bezpieczeństwo i ergonomię obsługi instalacji.
• Szeroki zakres temperaturowy: Urządzenie pracuje stabilnie w temperaturach od -15°C do 80°C, co predysponuje je do pracy w różnych warunkach atmosferycznych i technologicznych.

Specyfikacja techniczna i wymiary

Poniżej przedstawiono szczegółowe dane techniczne zasuwy, które należy uwzględnić podczas projektowania instalacji oraz doboru elementów mocujących.

• Producent: MZ
• Typ: Zasuwa nożowa pneumatyczna
• Nominalna średnica otworu (DN): 100 mm (4 cale)
• Maksymalne ciśnienie robocze: 10 BAR
• Zakres temperatury roboczej: od -15°C do 80°C
• Połączenie cylindra: 2 x 3/8"
• Średnica złącza powietrza: 8 mm
• Skok cylindra: 103 mm

Parametry montażowe i wymiary zewnętrzne

Proces instalacji wymaga dopasowania do standardów kołnierzyowych. Zasuwa posiada 8 otworów montażowych rozmieszczonych na okręgu o średnicy 180 mm. Śruby montażowe powinny mieć gwint M16.

• Szerokość całkowita (C): 410 mm
• Szerokość części górnej (A): 390 mm
• Wysokość całkowita (H): 338 mm
• Dystans od środka otworu zasuwy do górnego końca (zasuwa zamknięta): 206 mm
• Dystans od osi do osi cylindra (L): 160 mm
• Ilość otworów montażowych kołnierza: 8 szt.
• Średnica rozstawu śrub/otworów montażowych: 180 mm
• Średnica gwintu śrub montażowych: M16

Dzięki precyzyjnie określonym wymiarom, takim jak szerokość części górnej wynosząca 390 mm czy całkowita wysokość 338 mm, inżynierowie mogą łatwo zweryfikować dostępność miejsca w istniejących ciągach technologicznych. Zastosowanie standardowych połączeń pneumatycznych (3/8") ułatwia integrację z systemami sterowania powietrzem sprężonym.
