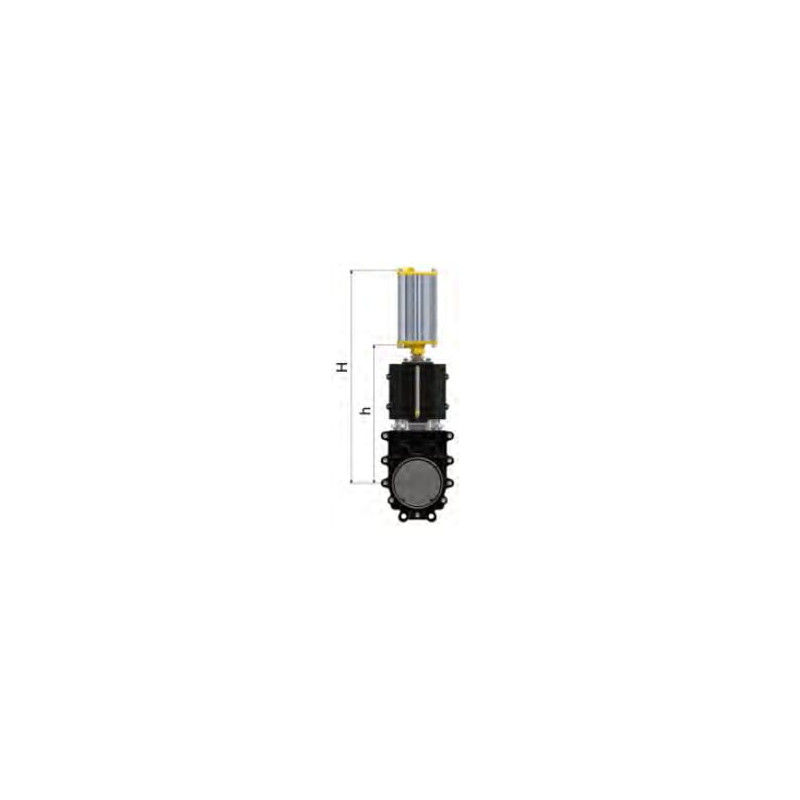

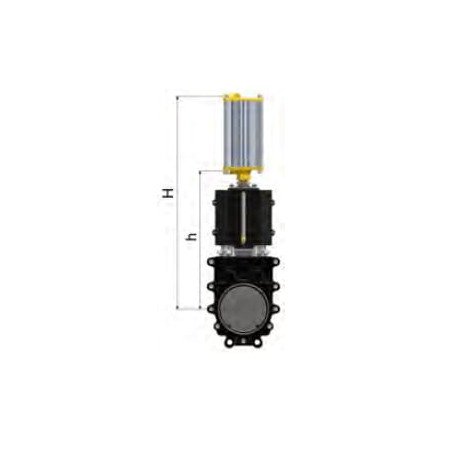

Zasuwa płytowa 10" dwukierunkowa (pneumatyczna)

Zasuwa płytowa 10" dwukierunkowa z napędem pneumatycznym

Profesjonalna zasuwa płytowa marki MZ, oznaczona indeksem ARZO0130250575, to zaawansowane rozwiązanie przemysłowe zaprojektowane do precyzyjnego odcinania przepływu w instalacjach transportujących ciecze, zawiesiny oraz media o podwyższonym stopniu agresywności. Urządzenie wyróżnia się konstrukcją dwukierunkową oraz napędem pneumatycznym o dwustronnym działaniu, co gwarantuje niezawodność i pełną kontrolę nad procesem technologicznym. Dzięki zastosowaniu wysokiej jakości materiałów oraz przemyślanej budowy, zasuwa sprawdza się w najcięższych warunkach eksploatacyjnych, takich jak obsługa gnojowicy, praca w biogazowniach czy oczyszczalniach ścieków.

Konstrukcja i trwałość materiału

Kluczowym elementem zapewniającym długowieczność tej zasuwy jest jej dwuczęściowy korpus wykonany z wytrzymałego żeliwa. Taka konstrukcja nie tylko zwiększa odporność mechaniczną całego urządzenia, ale także znacząco ułatwia konserwację oraz wymianę elementów eksploatacyjnych, takich jak uszczelki. Sam element zamykający, czyli zasuwa, został wykonany ze stali szlachetnej. To rozwiązanie zapewnia doskonałą ochronę przed utlenianiem i korozją, co jest krytyczne w przypadku pracy z szlamem, gnojowicą czy innymi mediami o charakterze korozyjnym.

Trwały system uszczelniający skutecznie zapobiega wyciekom, dbając o szczelność instalacji i bezpieczeństwo otoczenia. Zasuwa posiada wskaźnik otwarcia i zamknięcia, co pozwala operatorowi na bieżące monitorowanie stanu pracy zaworu bez konieczności demontażu czy ingerencji w układ sterowania.

Parametry techniczne i wymiary montażowe

Urządzenie zostało wyposażone w siłowniki dwustronnego działania, co umożliwia precyzyjne sterowanie przepływem w obu kierunkach. Zasuwa charakteryzuje się wysoką wytrzymałością i jest przystosowana do pracy pod ciśnieniem do 6 BAR. Jest w pełni wodoszczelna, co potwierdza jej przydatność w aplikacjach hydraulicznych i sanitarnych.

Poniżej znajdują się kluczowe dane techniczne określające kompatybilność i wymiary montażowe produktu:

• Nominalna średnica otworu: 250 mm (10 cali)
• Typ podłączenia: Z podwójnym kołnierzem
• Materiał obudowy: Żeliwo
• Materiał zasuwy: Stal szlachetna
• Napęd: Pneumatyczny o dwustronnym działaniu
• Maksymalne ciśnienie robocze: 6 BAR
• Kierunek przepływu: Dwukierunkowy
• Średnica rozstawu śrub kołnierza: 350 mm
• Średnica otworów montażowych kołnierza: 20 mm
• Grubość kołnierza: 70 mm
• Szerokość całkowita: 365 mm
• Wysokość całkowita: 1238 mm
• Odległość od środka otworu do podstawy: 195 mm
• Pionowa odległość od środka otworu do otworu dźwigni: 1043 mm
• Średnica otworu montażowego cylindra: 10,5 mm

Zastosowanie przemysłowe i rolnicze

Zasuwa płytowa MZ jest uniwersalnym komponentem znajdującym zastosowanie w wielu branżach. Jej konstrukcja została zoptymalizowana pod kątem pracy z mediami trudnymi, dlatego idealnie sprawdza się w:

• Cysternach rolniczych oraz ciężarówkach próżniowych do transportu gnojowicy,
• Instalacjach przemysłu biogazowego,
• Oczyszczalniach ścieków komunalnych i przemysłowych,
• Ogólnych zastosowaniach przemysłowych wymagających odporności na korozję i szlam.

Dzięki połączeniu żeliwnej obudowy ze stalową zasuwą oraz pneumatycznemu sterowaniu, produkt ten stanowi równowagę między trwałością a łatwością integracji z automatyką zakładową. Jest to rozwiązanie dla inwestorów szukających niezawodnych armatur do systemów, gdzie szczelność i odporność na ścieranie są priorytetem.
