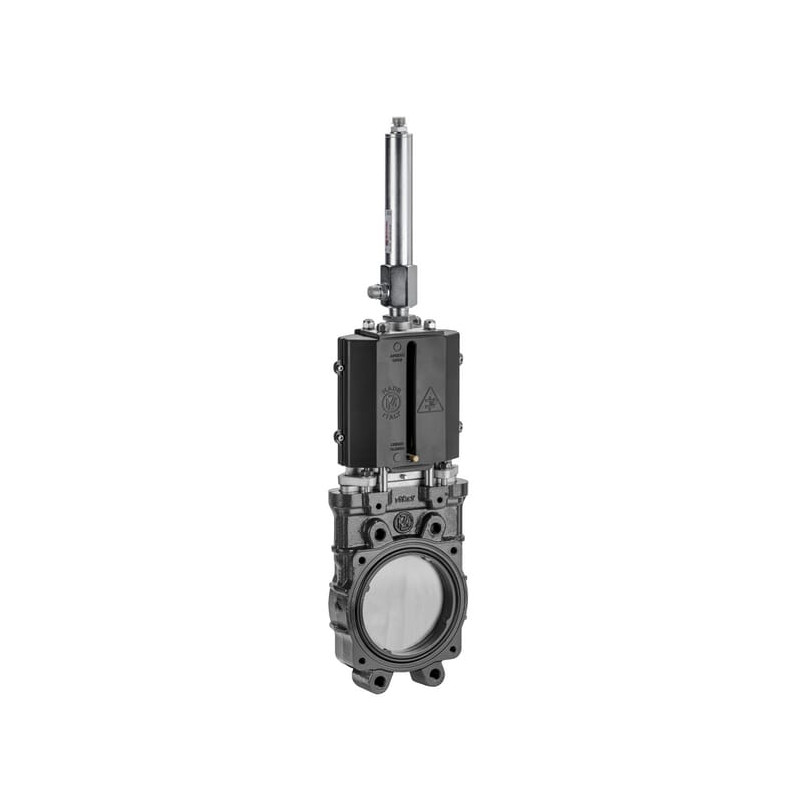

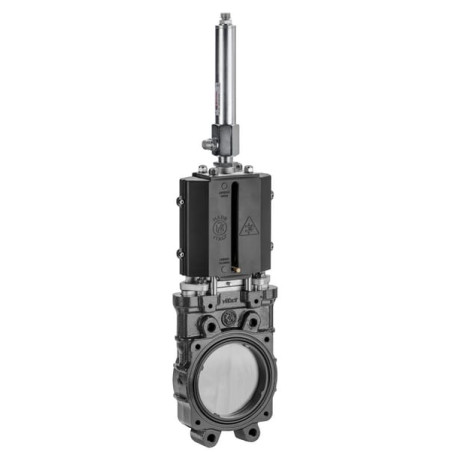

Zasuwa płytowa 6" (hydrauliczna)

Profesjonalna zasuwa płytowa hydrauliczna 6 cali

Zasuwa płytowa o nominalnej średnicy otworu 150 mm (6 cali) to zaawansowane technicznie rozwiązanie przeznaczone do precyzyjnego sterowania przepływem w instalacjach rolniczych, przemysłowych oraz systemach nawadniania. Urządzenie, oznaczone referencją ARZO0100150551, wyróżnia się solidną konstrukcją i niezawodnym działaniem dzięki zastosowaniu napędu hydraulicznego o dwustronnym działaniu. Jest to kluczowy element zapewniający pełną kontrolę nad medium przepływającym w rurociągach, gwarantujący szczelność i trwałość nawet w trudnych warunkach eksploatacyjnych.

Kluczowe cechy konstrukcyjne i materiały

Obudowa zasuwy wykonana została z wytrzymałego żeliwa, co zapewnia odporność na uszkodzenia mechaniczne oraz korozję. Serce urządzenia, czyli sama zasuwa, wykonana jest ze stali szlachetnej, co znacząco wydłuża żywotność produktu i zapobiega zanieczyszczeniom systemu. Górna pokrywa, wykonana z tworzywa sztucznego, pełni funkcję ochronną dla wewnętrznych elementów ruchomych, jednocześnie ułatwiając konserwację.

Jedną z najważniejszych zalet tego modelu jest zastosowanie specjalistycznego zaworu odcinającego, który skutecznie zapobiega zapychaniu się mechanizmu. To rozwiązanie jest szczególnie istotne w aplikacjach, gdzie medium może zawierać zanieczyszczenia stałe. Zasuwa charakteryzuje się wodoszczelnością oraz jednokierunkowym typem przepływu, co pozwala na optymalne dopasowanie do specyfiki instalacji.

Parametry techniczne i wymiary montażowe

Urządzenie przystosowane jest do pracy pod ciśnieniem roboczym do 10 BAR. Połączenie z systemem realizowane jest poprzez kołnierze zgodne z normą DIN PN10 - UNI EN 1092-1. Konstrukcja typu "z podwójnym kołnierzem" zapewnia stabilne i szczelne połączenie z rurociągiem.

• Nominalna średnica otworu zasuwy: 150 mm (6 cali)
• Materiał obudowy: Żeliwo
• Materiał zasuwy: Stal szlachetna
• Typ napędu: Hydrauliczne o dwustronnym działaniu
• Połączenie cylindra: M18x1.5
• Ciśnienie robocze max.: 10 BAR
• Waga: 16,28 kg

Szczegółowe wymiary geometryczne

Prawidłowy montaż wymaga uwzględnienia precyzyjnych wymiarów urządzenia. Poniżej zestawiono kluczowe dane wymiarowe niezbędne do przygotowania stanowiska montażowego:

• Wysokość całkowita: 843 mm
• Szerokość całkowita (E): 221 mm
• Grubość kołnierza (L): 60 mm
• Średnica rozstawu śrub/otworów montażowych kołnierza (l2): 240 mm
• Rozstaw śrub/otworów montażowych kołnierza (l1): 150 mm
• Średnica śrub/otworów montażowych kołnierza 2: 20 mm
• Średnica gwintu śrub/otworów montażowych kołnierza: M12
• Odległość od środka otworu zasuwy do podstawy (C): 131 mm
• Odległość od środka otworu zasuwy do otworu dźwigni, pionowa (H): 523 mm
• Odległość od środka otworu zasuwy do końca dźwigni (B): 415 mm
• Rozstaw otworów montażowych dźwigni, poziomy (A): 63 mm
• Rozstaw otworów montażowych dźwigni, pionowy (h): 108 mm
• Średnica otworu montażowego cylindra (F): 10,5 mm

Zastosowanie i korzyści

Zasuwa płytowa hydrauliczna marki MZ znajduje zastosowanie wszędzie tam, gdzie wymagana jest automatyzacja procesu otwierania i zamykania przepływu. Dzięki hydraulicznemu sterowaniu obsługa jest płynna i nie wymaga dużego wysiłku fizycznego, co jest istotne przy większych średnicach rur. Solidne wykonanie i odporne na zapychanie mechanizmy sprawiają, że jest to inwestycja na lata, minimalizująca przestoje związane z awariami lub konserwacją.
