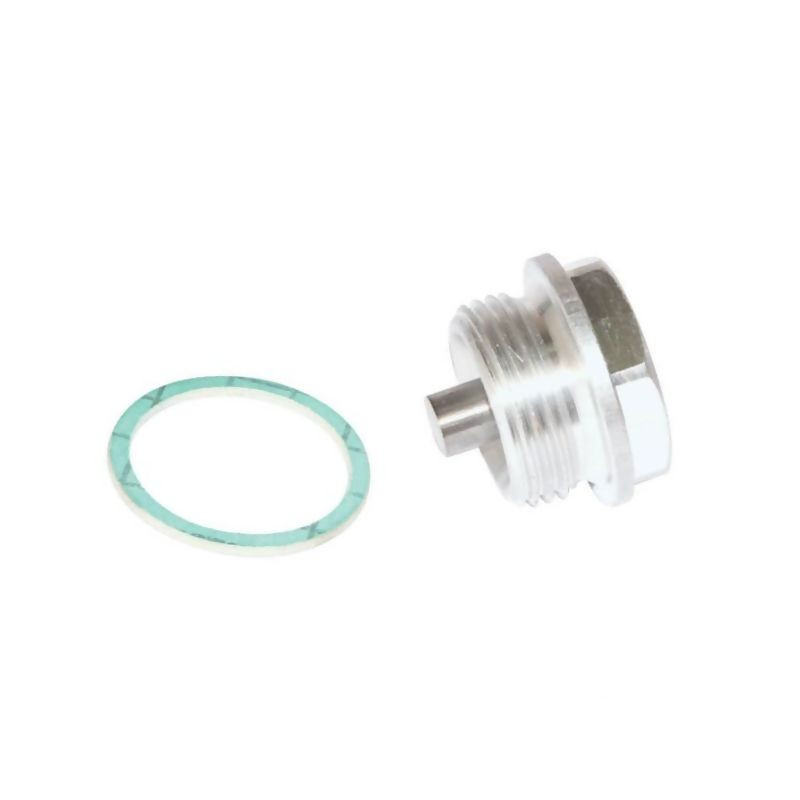

Korek magnetyczny BSP 1" TKM16 – skuteczna ochrona układów hydraulicznych

Korek magnetyczny Mintor o symbolu TKM16 to profesjonalne rozwiązanie techniczne przeznaczone do zabezpieczania zbiorników z olejem przed zanieczyszczeniami metalicznymi. Produkt ten łączy w sobie funkcję standardowego korka spustowego z zaawansowanym systemem filtracji magnetycznej, co czyni go niezastąpionym elementem w utrzymaniu czystości układów hydraulicznych i przekładniowych.

Głównym zadaniem tego elementu jest wychwytywanie cząsteczek żelaza i innych ferromagnetycznych zanieczyszczeń, które naturalnie powstają w wyniku tarcia współpracujących ze sobą elementów maszyn. Dzięki silnemu rdzeniowi magnetycznemu, drobiny metalowe są skutecznie zatrzymywane na korku, zapobiegając ich ponownemu obiegowi w systemie, co znacząco wydłuża żywotność pomp, zaworów i innych podzespołów.

Konstrukcja i materiały wykonania

Produkt został wykonany z wysokiej jakości aluminium, co zapewnia mu lekkość przy jednoczesnej odporności na korozję i uszkodzenia mechaniczne. Konstrukcja korka została zaprojektowana z myślą o łatwym montażu oraz szczelności połączenia. Kluczowym elementem jest pierścień uszczelniający wykonany z włókna szklanego, który gwarantuje hermetyczne zamknięcie zbiornika nawet przy zmiennych warunkach pracy.

Rdzeń magnetyczny, stanowiący serce urządzenia, ma średnicę 17,5 mm i wystaje na odległość 7 mm od końca korka, co pozwala na efektywne zbieranie zanieczyszczeń z dolnej części zbiornika, gdzie gromadzą się najcięższe cząstki. Całość jest przystosowana do pracy w szerokim zakresie temperatur, od -30°C do 100°C, co predysponuje go do stosowania w większości standardowych aplikacji przemysłowych i rolniczych.

Specyfikacja techniczna i wymiary

Korek TKM16 charakteryzuje się gwintem rurowym BSP o średnicy 1 cala. Długość części gwintowanej wynosi 12,5 mm, co zapewnia pewne osadzenie w otworze spustowym. Zewnętrzna średnica korka to 42 mm, a do jego dokręcenia lub odkręcenia wymagany jest klucz o rozmiarze 40 mm. Wysokość samego korka to 11 mm, a szerokość wynosi 8 mm.

• Producent: Mintor (Technical Service Engineering / Hydraulics)
• Symbol katalogowy: TKM16
• Rodzaj gwintu: BSP 1 cal
• Długość gwintu: 12,5 mm
• Średnica zewnętrzna: 42 mm
• Rozmiar klucza: 40 mm
• Średnica wałeczka magnetycznego: 17,5 mm
• Wysunięcie magnesu: 7 mm
• Materiał korpusu: Aluminium
• Materiał uszczelnienia: Włókno szklane
• Zakres temperatur pracy: od -30°C do 100°C
• Zastosowanie: Zbieranie zanieczyszczeń metalicznych w zbiornikach oleju

Zastosowanie i korzyści użytkowe

Korek magnetyczny TKM16 znajduje zastosowanie wszędzie tam, gdzie kluczowa jest czystość medium roboczego. Jest idealny do zbiorników hydraulicznych w maszynach rolniczych, budowlanych oraz w instalacjach przemysłowych. Regularna kontrola i czyszczenie korka podczas wymian oleju pozwala na monitorowanie stopnia zużycia elementów maszyny – ilość zebranych opiłków może być wczesnym sygnałem ostrzegawczym przed awarią.

Dzięki zastosowaniu włókna szklanego jako materiału uszczelniającego, produkt oferuje wysoką odporność chemiczną na typowe oleje hydrauliczne i smary. Montaż jest prosty i polega na wkręceniu korka w odpowiedni otwór spustowy zbiornika. Jest to ekonomiczny i skuteczny sposób na zwiększenie niezawodności całego układu napędowego lub hydraulicznego.
