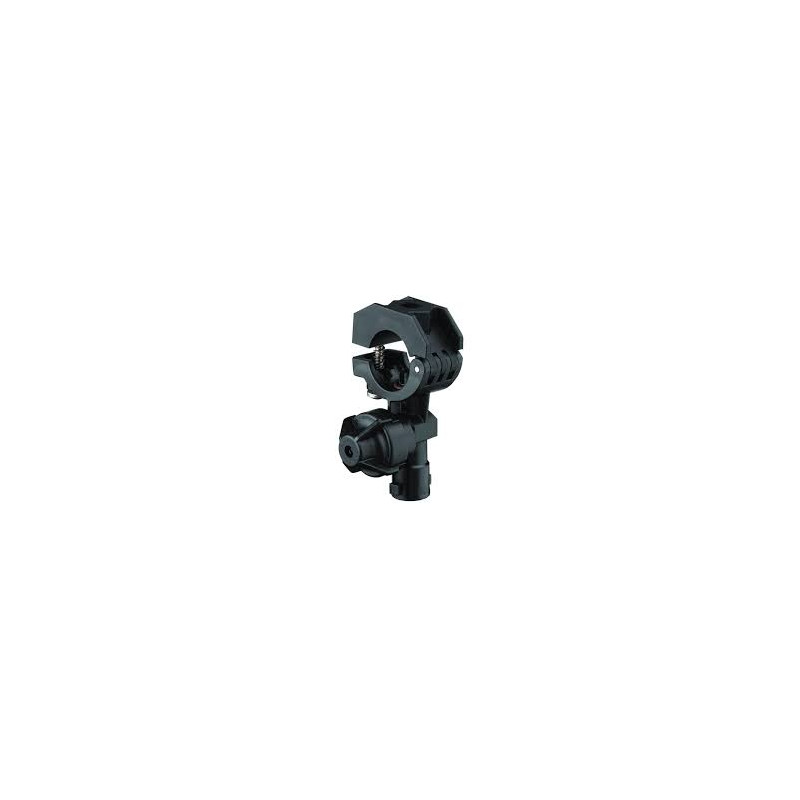

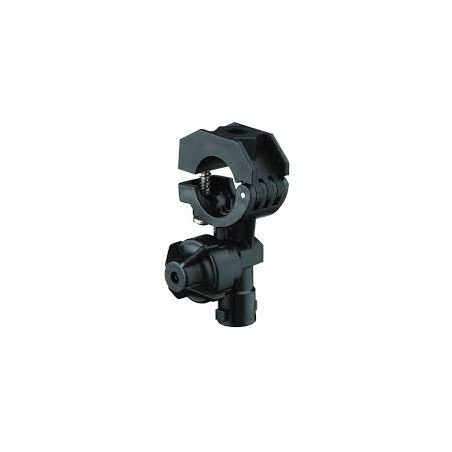

Korpus QJ17560A TeeJet do rury 25mm przyłącze F 9,5mm

Korpus QJ17560A TeeJet do rury 25mm przyłącze F 9,5mm

Korpusy pojedyncze przeznaczone do belenk mokrych oraz instalacji rurowych o średnicy 25 mm. Produkt umożliwia montaż na rurze o średnicach 25 mm oraz z różnymi opcjami przyłącza F 9,5 mm, zapewniając szczelne zamknięcie dzięki zintegrowanemu zaworowi TeeJet ChemSaver. Przed użyciem warto zwrócić uwagę na charakterystykę ciśnienia i dopasowanie do konkretnej instalacji. Normalne wartości pracy określone są przez zakres przepływu i spadku ciśnienia, a konstrukcja wspiera wytrzymałość na ciśnienie operacyjne.

Standardowa membrana w korpusie może być wykonana z EPDM, a w części związanej z materiałem może być zastosowany Viton, zależnie od partii i specyfikacji zamówienia. Montaż odbywa się poprzez otwór 9,5 mm (3/8 cala) lub 7,0 mm (9/32 cala), wywiercony w rurze lub przewodzie rurowym. Wszystkie rozmiary przewidziane są z otworem montażowym w podzespole górnego zacisku, co umożliwia montaż na płaskich powierzchniach. Maksymalne ciśnienie robocze wynosi 20 barów (300 PSI). Przepływ wynosi około 8,5 l/min (2,25 gal./min) przy spadku ciśnienia do 0,34 bara (5 PSI) oraz 12,0 l/min (3,18 gal./min) przy spadku ciśnienia do 0,69 bara (10 PSI).

Zastosowanie

Korpus teeJet QJ17560A to rozwiązanie dedykowane do zasilania i sterowania dopływami w systemach nawadniania, gdzie wymagana jest niezawodna praca przy użyciu rury 25 mm oraz przyłącza o specyfikacji F 9,5 mm. Produkt sprawdza się w instalacjach rolniczych, w których kluczowa jest szczelność i wytrzymałość na ciśnienie w standardowych warunkach pracy.

Weryfikacja dopasowania i co sprawdzić przed zakupem

• Upewnij się, że średnica rury to 25 mm i że zgadza się przyłącze 9,5 mm (F 9,5 mm).
• Sprawdź, czy membrana odpowiada wymaganej chemii i temperaturze pracy (EPDM lub Viton zgodnie z wersją korpusu).
• Zweryfikuj maksymalne i dopuszczalne ciśnienie proponowane w instalacji (do 20 barów).
• Zweryfikuj, czy montaż na płaskiej powierzchni jest możliwy dzięki otworowi montażowemu w górnym zacisku.
• Sprawdź zgodność z innymi częściami systemu nawadniającego i numerami referencyjnymi w dokumentacji.

Weryfikacja dopasowania — praktyczne wskazówki

Aby potwierdzić dopasowanie, porównaj numer referencyjny produktu z dokumentacją producenta: QJ17560A-NYB i uważnie sprawdź, czy fabrycznie podane dane odpowiadają Twojej instalacji (średnica rury 25 mm, przyłącze F 9,5 mm). Przed zakupem oceń także materiał membrany oraz możliwości montażowe na Twojej belce lub przewodzie rurowym. Prawidłowe dopasowanie zapewnia efektywny przepływ i bezpieczną pracę całego systemu.

Podsumowując, korpus TeeJet QJ17560A do rury 25 mm z przyłączem F 9,5 mm to solidne rozwiązanie dla systemów nawadniania, które wymaga szczelności i odporności na ciśnienie. Sprawdź numer referencyjny i dopasowanie do Twojej instalacji przed zakupem, aby uniknąć problemów z montażem i pracą systemu.
