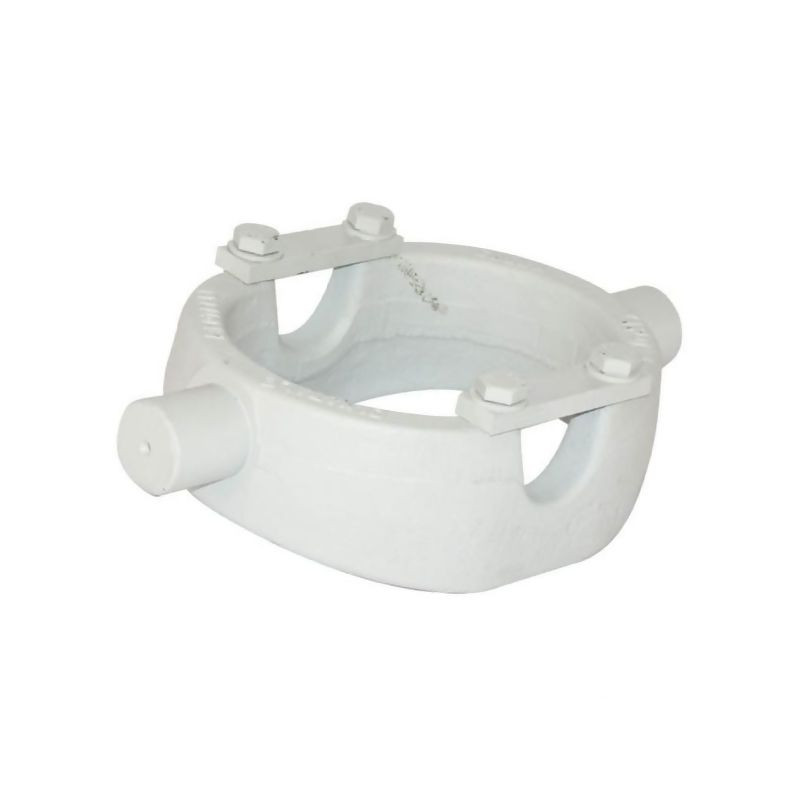

Pierścień wału Cardana TC910300

Pierścień wału Cardana TC910300 Di Natale-Bertelli – precyzja i wytrzymałość

Pierścień wału Cardana o numerze katalogowym TC910300 to kluczowy element konstrukcyjny przeznaczony do zastosowań w układach hydraulicznych, w szczególności w siłownikach teleskopowych marki Di Natale Bertelli. Produkt ten, wytwarzany przez renomowanego producenta Technical Service Hydraulics / Engineering, charakteryzuje się wysoką jakością wykonania oraz precyzyjnie dobranymi parametrami technicznymi, które zapewniają niezawodną pracę w trudnych warunkach eksploatacyjnych.

Głównym zadaniem tego komponentu jest umożliwienie swobodnego i stabilnego przechylania cylindra w czterech kierunkach. Taka funkcjonalność jest niezbędna w nowoczesnych układach hydraulicznych stosowanych w maszynach rolniczych, budowlanych oraz transportowych, gdzie wymagana jest duża elastyczność ruchu przy zachowaniu sztywności połączenia. Pierścień TC910300 stanowi integralną część mechanizmu przegubowego, przenosząc obciążenia i kompensując niewielkie niedokładności montażowe.

Materiał i konstrukcja

Sercem trwałości pierścienia TC910300 jest zastosowanie wysokiej jakości stali konstrukcyjnej S355JR. Jest to stal niestopowa o podwyższonej wytrzymałości na rozciąganie i dobrą spawalność, co czyni ją idealnym materiałem do elementów narażonych na dynamiczne obciążenia mechaniczne. Dzięki temu materiałowi komponent zachowuje swoje właściwości nawet przy intensywnym użytkowaniu, odporując na odkształcenia trwałe i zmęczenie materiału.

Konstrukcja pierścienia została zoptymalizowana pod kątem konkretnych wymiarów montażowych. Precyzyjne wykonanie otworów i powierzchni styku gwarantuje idealne dopasowanie do współpracujących elementów siłownika, co minimalizuje luzy i drgania podczas pracy maszyny.

Kluczowe parametry techniczne

Przed zakupem warto zweryfikować zgodność wymiarów pierścienia z istniejącą konstrukcją siłownika. Poniżej przedstawiono szczegółowe dane techniczne produktu TC910300:

• Producent: Di Natale-Bertelli (Technical Service Hydraulics / Engineering)
• Numer katalogowy: TC910300
• Materiał: Stal S355JR
• Zastosowanie: Siłowniki teleskopowe Di Natale Bertelli
• Funkcja: Umożliwia przechylanie cylindra w 4 strony
• Waga: 77 kg
• Średnica otworu (D): 70 mm
• Średnica zewnętrzna (O): 300 mm
• Średnica sworznia (G): Ø 70 mm
• Szerokość całkowita (C): 300 mm
• Szerokość elementu (E): 85 mm
• Długość A: 540 mm
• Długość B: 342 mm
• Długość B1: 430 mm
• Długość F: 55 mm
• Długość I: 300 mm
• Kąt pracy: 64°
• Typ: 10

Zastosowanie w praktyce

Pierścień wału Cardana TC910300 znajduje zastosowanie wszędzie tam, gdzie kluczowa jest precyzja ruchu siłownika teleskopowego. Dzięki możliwości wychyłu w czterech kierunkach, układ hydrauliczny może pracować efektywnie nawet przy zmieniających się kątach nachylenia ramion maszyn. Jest to rozwiązanie dedykowane do profesjonalnych zastosowań w branży heavy-duty, gdzie awaria jednego elementu może generować znaczne koszty przestoju.

Wybierając oryginalny komponent od Di Natale-Bertelli, inwestujesz w długotrwałą bezawaryjność swojego sprzętu. Parametry takie jak kąt 64 stopni czy specyficzne wymiary montażowe (np. szerokość 85 mm w sekcji E) są ściśle dopasowane do konstrukcji siłowników tego producenta, co eliminuje ryzyko nieprawidłowego działania układu.
