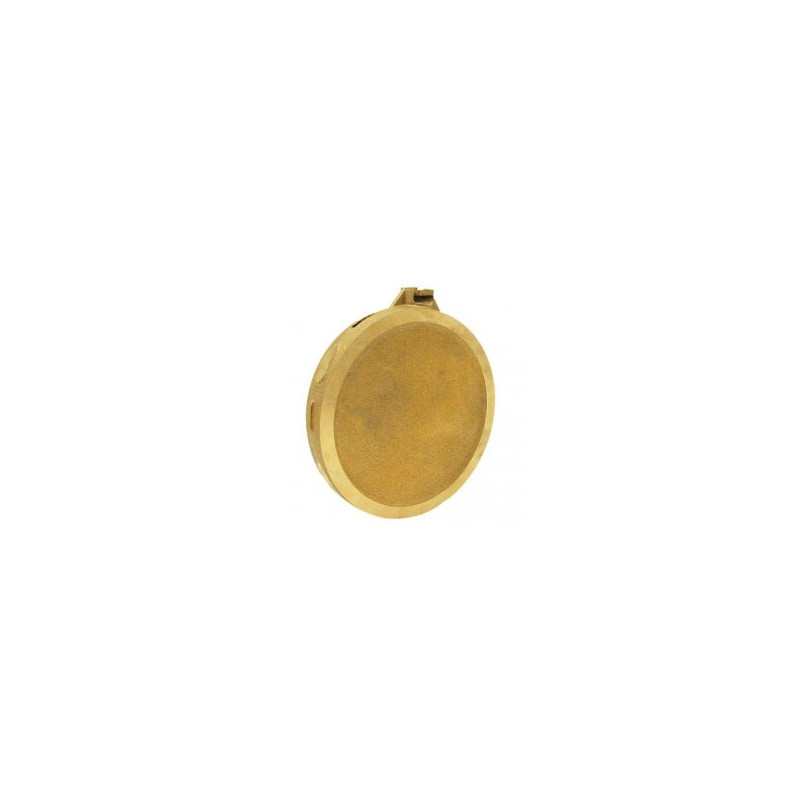

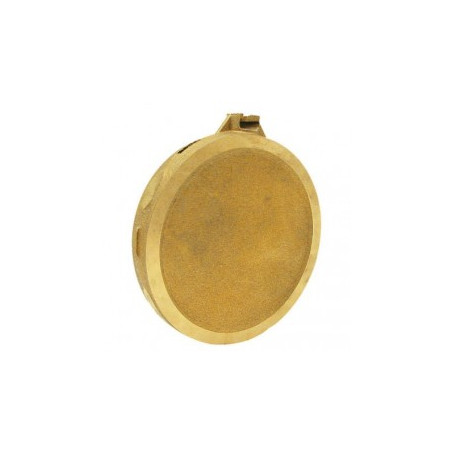

Płytka zawóru suwakowego 5" fi133 gr.20-08 mm

Płytka zaworu suwakowego 5" – precyzyjny element uszczelniający

Płytka zaworu suwakowego o średnicy 133 mm to kluczowy komponent systemów przepływowych, przeznaczony do montażu w zasuwach o rozmiarze 5 cali. Element ten odgrywa fundamentalną rolę w zapewnieniu szczelności oraz prawidłowej pracy mechanizmu suwakowego. Dzięki precyzyjnie wykonanym wymiarom i odpowiedniej geometrii, płytka gwarantuje stabilne dopasowanie w korpusie zaworu, co przekłada się na długotrwałą bezawaryjność instalacji.

Produkt oznaczony numerem referencyjnym SEMI0070125002 (oraz numerem dostawcy 405007125002) został zaprojektowany z myślą o specyficznych wymaganiach technicznych zasuw suwakowych. Jego konstrukcja uwzględnia zróżnicowaną grubość materiału, co jest niezbędne dla poprawnego osadzenia elementu w gnieździe zaworu i utrzymania wymaganych parametrów pracy.

Kluczowe parametry techniczne i wymiary

Wybór odpowiedniej płytki wymaga ścisłego dopasowania do istniejącej armatury. Poniższe dane techniczne są niezmienne i stanowią podstawę do identyfikacji kompatybilności produktu:

• Średnica zewnętrzna (Ø): 133 mm
• Grubość dolna: 8,5 mm
• Grubość górna: 19,5 mm
• Rozmiar nominalny: 5 cali
• Numer katalogowy: SEMI0070125002

Zróżnicowana grubość (8,5 mm u dołu oraz 19,5 mm u góry) wskazuje na specjalistyczny profil elementu, który musi być zgodny z frezowaniem lub kształtem komory zaworu. Nieprawidłowe dobranie grubości może skutkować nieszczelnością lub zablokowaniem mechanizmu suwaka.

Zastosowanie i kompatybilność z modelami zasuw

Płytka jest dedykowana do konkretnych serii zasuw suwakowych 5-calowych. Jej uniwersalność w ramach tej grupy wymiarowej pozwala na stosowanie w różnych konfiguracjach przyłączeniowych. Produkt współpracuje z następującymi typami armatury:

• Zasuwy serii 0070: konstrukcje suwakowe z przyłączem gwint/gwint.
• Zasuwy serii 0072: konstrukcje suwakowe z przyłączem kołnierz/gwint.
• Zasuwy serii 0074: konstrukcje suwakowe z przyłączem kołnierz/kołnierz.

Niezależnie od rodzaju połączenia (gwintowe czy kołnierzowe), wewnętrzny mechanizm suwakowy w wymienionych seriach wykorzystuje ten sam typ płytki uszczelniającej o podanych wymiarach. Dzięki temu jeden element zamienny obsługuje trzy różne warianty montażowe armatury, co ułatwia utrzymanie magazynu części zamiennych w przedsiębiorstwach rolniczych i serwisowych.

Jakość wykonania i trwałość

Jako element pracujący w środowisku potencjalnie agresywnym (kontakt z cieczami, pyłem, substancjami chemicznymi w rolnictwie lub przemyśle), płytka musi charakteryzować się wysoką odpornością na zużycie mechaniczne. Precyzja wykonania średnicy 133 mm oraz krawędzi zapewnia minimalizację tarcia podczas ruchu suwaka, co jest kluczowe dla łatwości obsługi zaworu i zmniejszenia siły potrzebnej do jego otwarcia lub zamknięcia.

Produkt dostępny jest pod referencją SEMI0070125002. Przed zamówieniem zaleca się zweryfikowanie wymiarów starej, zużytej płytki, szczególnie w zakresie grubości na krawędziach, aby mieć pewność pełnej kompatybilności z posiadaną zasuwą.
