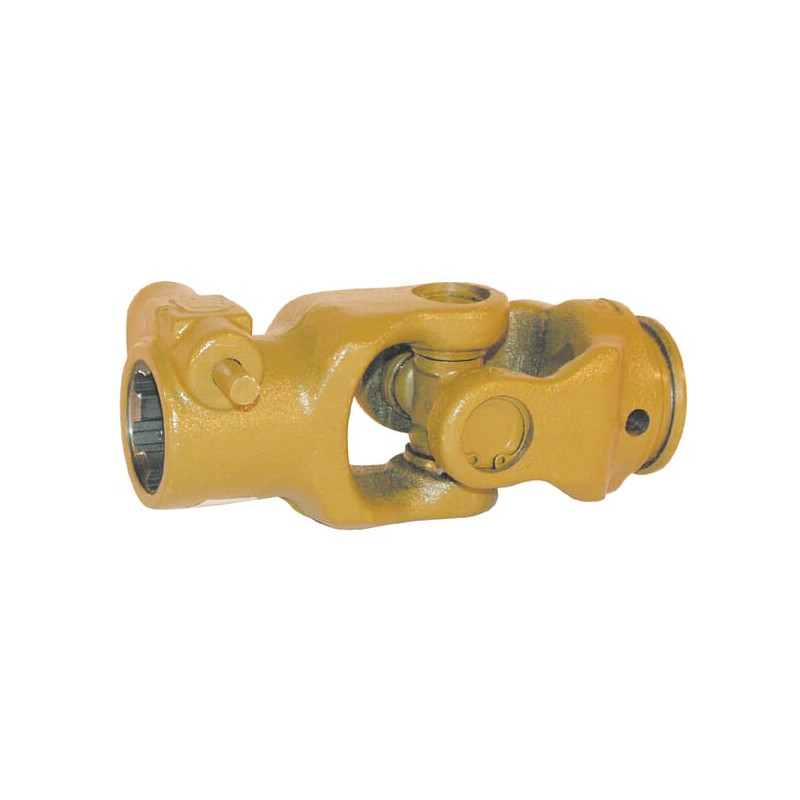

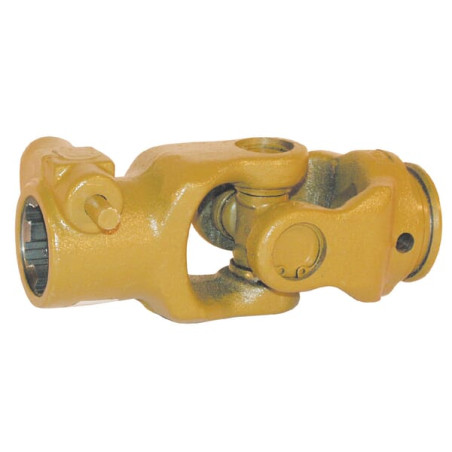

Przegub 2300 G 1i3/8" Z6, krzyżak 27x75, profil 48x57,5-2a

Walterscheid Przegub kompletny typ G (AG/RG) seria 2300 – specyfikacja i zastosowanie

Prezentowany produkt to oryginalny przegub kompletny marki Walterscheid WOM, należący do wytrzymałej serii 2300. Jest to kluczowy element układu napędowego, zaprojektowany do pracy w trudnych warunkach gospodarskich i przemysłowych. Przegub typu G charakteryzuje się specyficzną konstrukcją łączącą widełki zewnętrzne typu AG z wewnętrznymi typu RG, co zapewnia stabilne i precyzyjne przeniesienie momentu obrotowego.

Dla specjalistów i mechaników najważniejszymi danymi identyfikacyjnymi są numery katalogowe oraz parametry techniczne. Produkt ten występuje pod referencjami handlowymi i numerami OE: 1113287, 113287, 084655, 1084655, 21.10.00 oraz 21.22.101. Dokładny indeks producenta to 4023-G-1113287, a numer dostawcy to 2110002122101. Zachowanie zgodności z tymi oznaczeniami jest kluczowe przy zamawianiu części zamiennych do istniejących wałów przegubowych.

Kluczowe parametry techniczne i wymiary

Prawidłowy dobór przegubu wymaga ścisłej weryfikacji wymiarów geometrycznych z istniejącym wałem w maszynie. Poniżej przedstawiamy szczegółowe dane techniczne tego modelu, które muszą zostać zweryfikowane przed zakupem:

• Seria: 2300 (oznaczająca klasę wytrzymałościową i wymiarową).
• Profil wału: 1 i 3/8 cala (1i3/8") z 6 wypustami (Z6). Jest to standardowy profil dla wielu maszyn rolniczych średniej i dużej mocy.
• Krzyżak: Wymiary 27x75 mm. Średnica 27 mm i rozstaw 75 mm są krytyczne dla dopasowania do widełek.
• Profil rury: 48x57,5 mm, typ 2A. Ten wymiar określa średnicę zewnętrzną i wewnętrzną rury osłonowej lub profilu, do którego przegub jest montowany.
• Konstrukcja: Typ G, co oznacza konfigurację AG (widełki zewnętrzne) oraz RG (widełki wewnętrzne).

Zastosowanie w maszynach rolniczych i przemysłowych

Przeguby serii 2300 firmy Walterscheid są szeroko stosowane w napędach wałów kardana (PTO) w rolnictwie. Ze względu na swoje parametry wytrzymałościowe, znajdują zastosowanie w maszynach wymagających niezawodnego przenoszenia dużych obciążeń dynamicznych. Do typowych urządzeń współpracujących z tym typem przegubu należą:

• Kosiarze rotacyjne i bębnowe: Gdzie wymagana jest płynna praca przy zmiennych obciążeniach.
• Prasy zwijające i kostkujące: Układy napędowe pras często pracują pod dużym obciążeniem, wymagając solidnych przegubów serii 2300.
• Wózki asenizacyjne i rozrzutniki obornika: Maszyny te korzystają z wałów przegubowych do napędu pomp lub mechanizmów rozrzucających.
• Pompy hydrauliczne i mieszalniki: Stacjonarne lub przewoźne agregaty zasilane z WOM ciągnika.

Warto zaznaczyć, że przegub ten jest elementem zamiennym, który może być montowany w wałach różnych producentów, pod warunkiem zachowania kompatybilności wymiarowej (profil 1i3/8 Z6 oraz rura 48x57,5-2A).

Dlaczego warto wybrać oryginalny przegub Walterscheid?

Walterscheid WOM to światowy lider w produkcji wałów przegubowych i ich osprzętu. Wybór oryginalnego komponentu serii 2300 gwarantuje:

• Wyższą żywotność: Materiały użyte do produkcji krzyżaka i widełek są hartowane i precyzyjnie obrabiane, co zwiększa odporność na zużycie ścierne.
• Precyzję wykonania: Dokładne dopasowanie elementów minimalizuje luzy, co przekłada się na mniejsze drgania i cichszą pracę układu napędowego.
• Bezpieczeństwo: Prawidłowo działający przegub zmniejsza ryzyko awarii w trakcie pracy, co jest kluczowe dla bezpieczeństwa operatora maszyny.

Wskazówki montażowe i eksploatacyjne

Przed montażem nowego przegubu należy dokładnie oczyścić końcówki wału oraz sprawdzić stan techniczny pozostałych elementów (np. łożysk w widełkach). Należy upewnić się, że profil rury 2A odpowiada średnicy posiadanej osłony lub profilu konstrukcyjnego maszyny. Podczas montażu krzyżaka o wymiarach 27x75 mm należy użyć odpowiednich narzędzi, aby nie uszkodzić czopów. Regularne smarowanie krzyżaka (jeśli konstrukcja przewiduje smrowniczki) jest podstawą długiej eksploatacji.

Pamiętaj, aby przed zamówieniem porównać numery OE (np. 1113287 lub 21.10.00) z dokumentacją techniczną Twojej maszyny. W przypadku wątpliwości co do wymiarów profilu rury (48x57,5 mm), zalecany jest pomiar suwmiarką istniejącego elementu.
