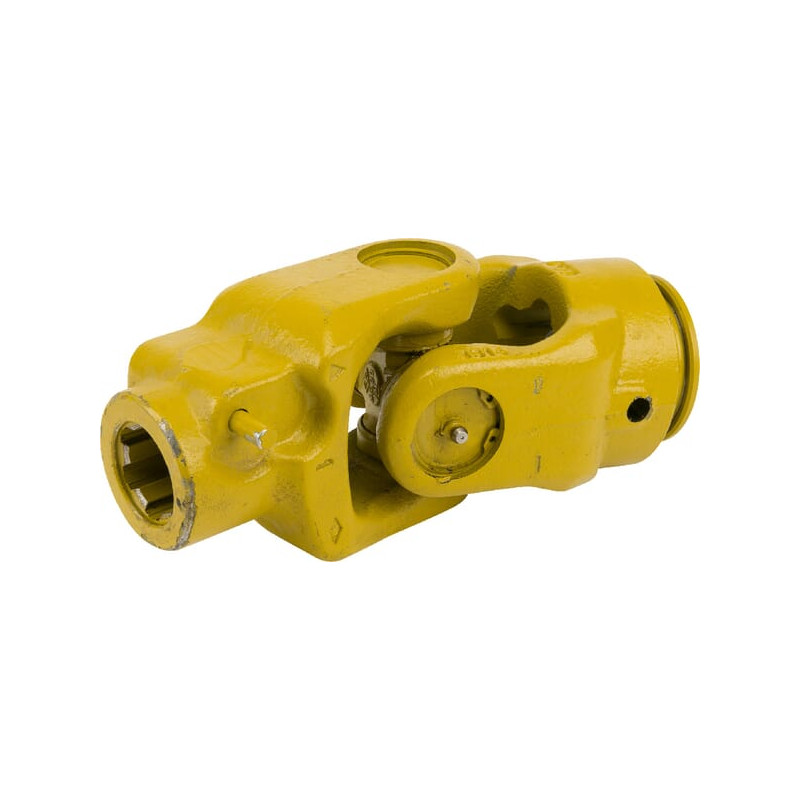

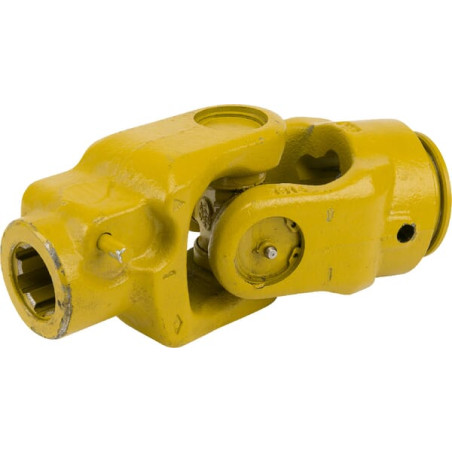

Przegub 2500 G 1i3/8" Z6, krzyżak 36x89, profil 37x51-S5

Walterscheid Przegub kompletny typ G (AG/RG) seria 2500 – nr OE 1113293

Profesjonalny przegub napędowy marki Walterscheid WOM, oznaczony indeksem 4025-G-1113293 oraz numerem dostawcy 3610003614100, stanowi kluczowy element układu przeniesienia napędu w maszynach rolniczych. Jest to kompletny zespół typu G, który łączy w sobie cechy widełek zewnętrznych typu AG oraz wewnętrznych typu RG, zapewniając wysoką elastyczność i wytrzymałość w trudnych warunkach eksploatacyjnych. Produkt należy do robustnej serii 2500 (W2500), co gwarantuje zgodność z normami przemysłowymi dla wałów o zwiększonej nośności.

Kluczowym parametrem tego przegubu jest średnica połączenia wynosząca 1 3/8 cala przy 6 frezach (Z6). Taka konfiguracja jest standardem w wielu nowoczesnych maszynach rolniczych, wymagających precyzyjnego i sztywnego połączenia z wałem odbioru mocy (WOM) ciągnika lub z napędem maszyny. Zastosowanie krzyżaka o wymiarach 36x89 mm zapewnia optymalne przenoszenie momentu obrotowego przy jednoczesnym zachowaniu odpowiednich kątów pracy przegubu.

Specyfikacja techniczna i wymiary

Dokładna identyfikacja części zamiennych w układach napędowych jest krytyczna dla bezpieczeństwa i trwałości maszyny. Poniżej przedstawiamy zweryfikowane dane techniczne produktu, które należy porównać z istniejącym zespołem przed zakupem:

• Producent: Walterscheid WOM
• Typ przegubu: G (kombinacja widełek AG zewnętrznych i RG wewnętrznych)
• Seria wału: W2500 (Seria 2500)
• Rozmiar połączenia: 1 3/8" (cal) Z6 (6 frezów)
• Wymiary krzyżaka: 36 x 89 mm
• Profil rury (strona 2): S5 (wymiar profilu 37x51 mm)
• Numer OE (Original Equipment): 1113293
• Inne numery zamienników: 113293, 317116, 1317116, 36.10.00, 36.14.100
• Indeks sklepu: 4025-G-1113293

Zastosowanie i kompatybilność

Przegub Walterscheid serii 2500 znajduje szerokie zastosowanie w rolnictwie oraz branży komunalnej. Jest dedykowany do maszyn wymagających niezawodnego przeniesienia napędu z ciągnika na agregat. Ze względu na specyfikę typu G (AG/RG), przegub ten jest często stosowany jako element łączący w wałach przegubowych, gdzie jedna strona wymaga połączenia z kołnierzem lub gniazdem zewnętrznym (AG), a druga z profilem wewnętrznym (RG).

Do typowych maszyn, w których stosuje się przeguby o parametrach 1 3/8" Z6 i profilu S5, należą:

• Przyczepy rolnicze: Wywrotki, przyczepy samozbierające i transportowe wyposażone w hydrauliczne lub mechaniczne układy napędowe.
• Maszyny do zbioru plonów: Prasy kostkujące, owijarki do bel oraz sieczkarnie przyczepiane.
• Pompy i agregaty: Pompy chwastowe, rozrzutniki nawozów sztucznych oraz wapna.
• Maszyny komunalne: Rozdrabniacze gałęzi, zamiatarki oraz urządzenia do utrzymania zieleni.

Warto zaznaczyć, że numer OE 1113293 jest powszechnie rozpoznawalny w branży jako zamiennik dla oryginalnych części stosowanych w maszynach marek takich jak Krone, Kuhn, Lely czy Claas, gdzie wymagana jest wysoka odporność na obciążenia dynamiczne.

Korzyści z wyboru oryginału Walterscheid

Wybór oryginalnego przegubu Walterscheid, a nie tańszych zamienników o nieznanej proveniencji, przekłada się na bezpośrednie oszczędności w długim okresie eksploatacji. Precyzyjne wykonanie widełek i krzyżaka minimalizuje drgania przenoszone na skrzynię biegów ciągnika oraz przekładnię maszyny. Wysokiej jakości stal, z której wykonano elementy, poddana jest obróbce cieplnej, co zwiększa odporność na ścieranie i zmęczenie materiału.

Krzyżak o wymiarach 36x89 mm w tej serii charakteryzuje się zwiększoną żywotnością łożysk igiełkowych, co jest kluczowe przy pracy pod dużymi kątami wychylenia. Profil rury S5 (37x51 mm) zapewnia odpowiednią sztywność skrętną, eliminując ryzyko skręcenia wału przy nagłych zmianach obciążenia, co często ma miejsce podczas pracy w nierównym terenie lub przy zbiorze mokrego materiału.

Wskazówki montażowe i konserwacja

Prawidłowy montaż przegubu kompletnego typu G wymaga dbałości o czystość powierzchni łączeń. Przed założeniem przegubu na wał napędowy należy upewnić się, że frezy (Z6) nie są uszkodzone i pasują luźno, ale bez nadmiernych luzów. Kluczowe jest również regularne smarowanie krzyżaka. Mimo że przeguby Walterscheid są często wyposażone w uszczelnienia zabezpieczające przed brudem, zaleca się stosowanie smaru litowego zgodnie z harmonogramem konserwacji maszyny.

Przed pierwszym uruchomieniem warto sprawdzić długość wału przegubowego. Przegub nie może pracować przy maksymalnym wysunięciu ani całkowitym wsunięciu rur profilowanych, co mogłoby prowadzić do zablokowania układu lub wyrwania elementów mocujących. Pamiętaj, że bezpieczeństwo pracy zależy od stanu technicznego osłon wału przegubowego, które powinny być zawsze sprawne i prawidłowo zamontowane.
