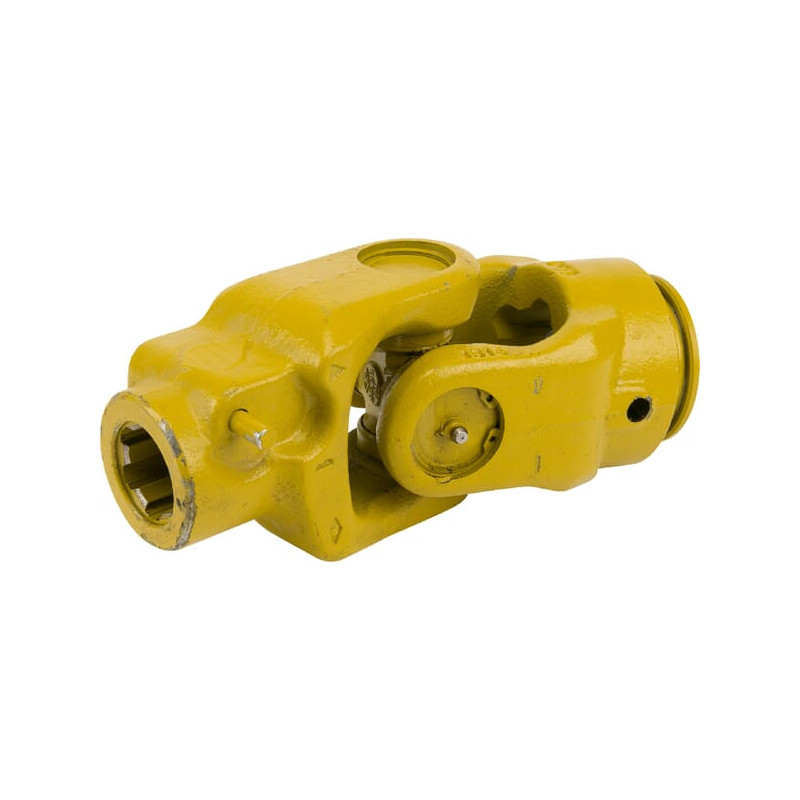

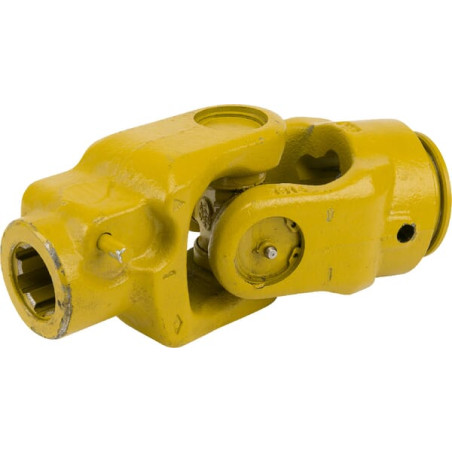

Przegub 2500 G 1i3/8" Z6, krzyżak 36x89, profil 37x51-S5

Walterscheid Przegub kompletny typ G (AG/RG) seria 2500 – nr OE 1113293

Prezentowany produkt to wysokiej klasy przegub kompletny marki Walterscheid WOM, zaprojektowany z myślą o wymagających zastosowaniach w maszynach rolniczych i przemysłowych. Element ten stanowi kluczowy komponent wałów przegubowych, zapewniając niezawodny transfer momentu obrotowego między ciągnikiem a agregatem. Produkt oznaczony jest numerem katalogowym dostawcy 4025-G-1113293G oraz numerem referencyjnym OE 1113293, co gwarantuje pełną zgodność z oryginalnymi specyfikacjami producenta.

Przegub należy do serii 2500 (rozmiar wału W2500) i wykonany jest w konfiguracji typu G, co oznacza specyficzną budowę połączeń: widełki zewnętrzne typu AG oraz widełki wewnętrzne typu RG. Taka konstrukcja zapewnia optymalną wytrzymałość na skręcanie oraz pracę pod kątem, co jest niezbędne w dynamicznych warunkach polowych.

Specyfikacja techniczna i parametry wymiarowe

Dobór odpowiedniego przegubu wymaga precyzyjnego dopasowania do istniejącego wału napędowego. Poniższe dane techniczne pochodzą bezpośrednio od producenta i muszą być ściśle przestrzegane podczas wymiany lub montażu:

• Seria wału: W2500
• Typ przegubu: G (kombinacja AG/RG)
• Połączenie strona 1: 1-3/8 cala, 6 frezów (Z6)
• Krzyżak przegubu: wymiary 36x89 mm
• Profil rury strona 2: typ S5 (kod profilu), wymiary 37x51 mm
• Numer OE (Original Equipment): 1113293
• Dodatkowe numery zamienników: 113293, 317116, 1317116, 36.10.00, 36.14.100
• Numer dostawcy (Granit): 395113293

Budowa i skład kompletu

Przegub kompletny Walterscheid w tej konfiguracji dostarczany jest jako gotowy do montażu zestaw, który składa się z trzech głównych elementów składowych. Dzięki temu rozwiązaniu użytkownik otrzymuje wszystkie niezbędne części do regeneracji lub budowy nowego segmentu wału przegubowego:

• Widełki przyłączeniowe: Elementy zewnętrzne zapewniające połączenie z innymi segmentami wału lub maszyną.
• Krzyżak przegubu: Serce mechanizmu, odpowiedzialne za przenoszenie napędu przy zmieniających się kątach pracy.
• Widełki z rurą profilowaną: Element wewnętrzny zintegrowany z profilem S5, zapewniający sztywność i prowadzenie.

Zastosowanie i kompatybilność

Przegub ten jest dedykowany do wałów przegubowych marki Walterscheid, jednak dzięki standaryzacji wymiarów (profil S5, krzyżak 36x89, piasta 1-3/8" Z6) znajduje szerokie zastosowanie w maszynach rolniczych różnych producentów. Jest to element krytyczny w układach napędowych takich agregatów jak:

• Kosiarki rotacyjne i bębnowe
• Prasy kostkujące i zgrabiarki
• Pompy opryskiwaczy i rozsiewacze nawozów
• Wagony transportowe i przyczepy rolnicze z napędem hydraulicznym lub mechanicznym

Dzięki zastosowaniu profili o wysokiej wytrzymałości (S5) oraz precyzyjnie wykonanych krzyżaków, przegub ten charakteryzuje się długą żywotnością nawet przy intensywnym obciążeniu. Numer OE 1113293 jest często spotykany w dokumentacji technicznej starszych i nowszych modeli wałów przegubowych, co czyni ten produkt uniwersalnym zamiennikiem.

Dlaczego warto wybrać oryginał Walterscheid?

W przypadku elementów przenoszących duże momenty obrotowe, jakość wykonania ma kluczowe znaczenie dla bezpieczeństwa obsługi i trwałości maszyny. Przeguby Walterscheid WOM są produkowane z wykorzystaniem zaawansowanych technologii obróbki stali, co zapewnia odporność na zmęczenie materiału. Zastosowanie odpowiedniego smaru w krzyżaku oraz precyzyjne dopasowanie frezów (6 frezów przy średnicy 1-3/8") eliminuje luzowanie się połączeń, które jest najczęstszą przyczyną awarii wałów.

Przed zakupem należy upewnić się, że posiadany wał posiada profil rury S5 (37x51 mm) oraz końcówkę o parametrach 1-3/8" Z6. Nieprawidłowe dopasowanie może prowadzić do szybkiego zużycia elementów lub uszkodzenia skrzyni biegów ciągnika bądź agregatu.
