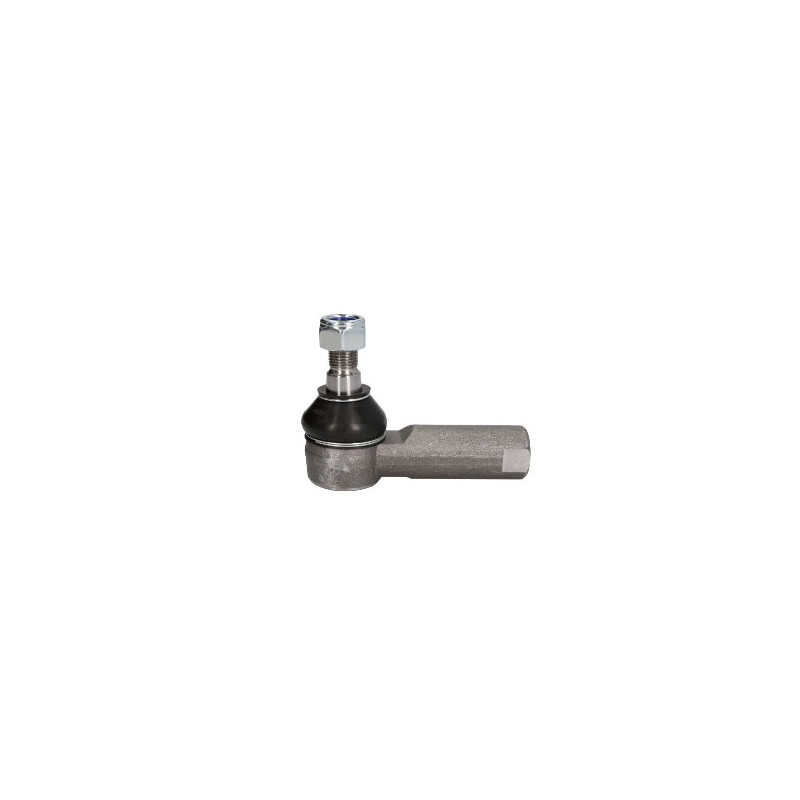

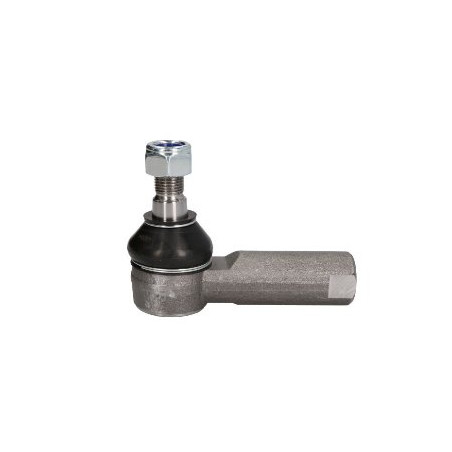

Przegub kulowy prosty, stożek-18,2/20,3-1:10, GW M18x1,5R L-100,

Przegub kulowy prosty do maszyn rolniczych – precyzyjne dopasowanie i trwałość

Prezentowany przegub kulowy prosty to kluczowy element układu kierowniczego lub zawieszenia w maszynach rolniczych, zaprojektowany z myślą o wymagających warunkach pracy w gospodarstwie. Produkt charakteryzuje się precyzyjnie wykonanym stożkiem oraz gwintem metrycznym, co zapewnia stabilne mocowanie i bezpieczną eksploataację. Jest to część zamienna dedykowana do serwisu maszyn marki Massey Ferguson, gdzie niezawodność połączeń mechanicznych ma fundamentalne znaczenie dla efektywności pracy.

Przed zakupem tej części należy bezwzględnie zweryfikować jej parametry techniczne z demontowanym elementem lub dokumentacją techniczną posiadanego sprzętu. Zgodność wymiarów, skoku gwintu oraz kąta stożka jest warunkiem koniecznym dla prawidłowego montażu i późniejszej, bezawaryjnej pracy urządzenia.

Kluczowe parametry techniczne i specyfikacja

Dobór odpowiedniego przegubu kulowego wymaga dokładnej analizy wymiarów geometrycznych. Poniższe dane techniczne stanowią podstawę do identyfikacji produktu i muszą zostać skonfrontowane z aktualnie zamontowaną częścią w maszynie:

• Rodzaj przegubu: Przegub kulowy prosty.
• Wymiar stożka: 18,2/20,3 mm – kluczowy parametr osadzenia w zwrotnicy lub ramieniu.
• Poziom stożka: 1:10 – określa kąt nachylenia powierzchni mocującej.
• Gwint: M18x1,5R – gwint metryczny prawy o średnicy 18 mm i skoku 1,5 mm.
• Długość całkowita (L): 100 mm – odnosi się do długości roboczej lub całkowitej elementu, istotnej przy sprawdzaniu luzów.
• Referencja dostawcy: SHP570KR.
• Indeks sklepu: 01283997272S.

Warto zwrócić szczególną uwagę na oznaczenie stożka 18,2/20,3, które wskazuje na specyficzny profil pasowania typowy dla określonych generacji maszyn rolniczych. Nieprawidłowe dobranie tego parametru może prowadzić do luźnego pasowania lub niemożności dokręcenia nakrętki mocującej.

Zastosowanie i kompatybilność

Przegub ten znajduje zastosowanie głównie w układach kierowniczych oraz mechanizmach podnoszenia osprzętu w ciągnikach rolniczych. Jako element podatny na duże obciążenia dynamiczne i wibracje, musi charakteryzować się wysoką wytrzymałością na rozciąganie i ścinanie.

Produkt jest kompatybilny z maszynami marki Massey Ferguson. W kontekście części zamiennych dla tej marki, przegub ten może odpowiadać numerom katalogowym oryginalnym (OE), takim jak np. seria 3428457M1 (należy zawsze zweryfikować konkretny model maszyny, ponieważ numery OE mogą się różnić w zależności od roku produkcji i wersji wyposażenia). Element ten sprawdzi się jako część serwisowa tam, gdzie wymagane jest zachowanie pełnej zgodności z dotychczasowym rozwiązaniem konstrukcyjnym producenta.

Weryfikacja dopasowania przed zakupem

Aby uniknąć błędów przy zamawianiu części zamiennych, zaleca się przeprowadzenie następujących kroków weryfikacyjnych:

• Zmierz średnicę stożka w najwęższym i najszerszym miejscu oraz porównaj z wartościami 18,2 mm i 20,3 mm.
• Sprawdź rodzaj i skok gwintu za pomocą przymiaru gwintów lub porównaj z nakrętką mocującą (M18x1,5).
• Zmierz całkowitą długość przegubu od czoła gwintu do końca trzpienia (ok. 100 mm).
• Porównaj numer katalogowy widoczny na starej części z referencją SHP570KR lub numerami OE pasującymi do Twojego modelu Massey Ferguson.

Pamiętaj, że nawet niewielkie różnice w wymiarach stożka lub gwintu mogą uniemożliwić prawidłowy montaż. Ten przegub kulowy jest elementem krytycznym dla bezpieczeństwa obsługi maszyny, dlatego jego stan techniczny i poprawne dopasowanie powinny być regularnie kontrolowane podczas przeglądów serwisowych.
