Przegub kulowy prosty, stożek-18,2/20,3-1:10, GW M20x1,5R L-073,

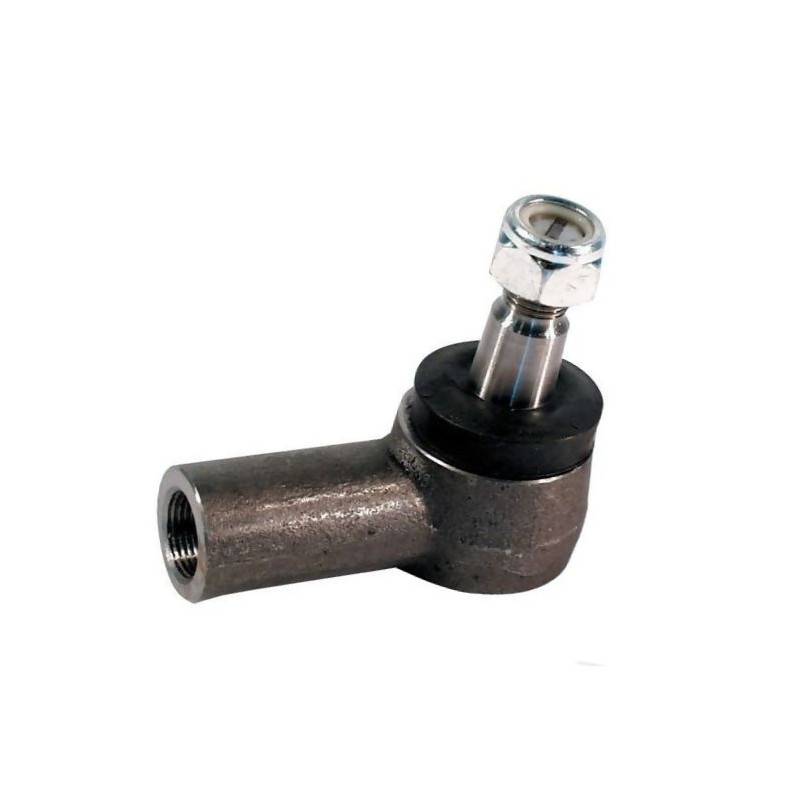

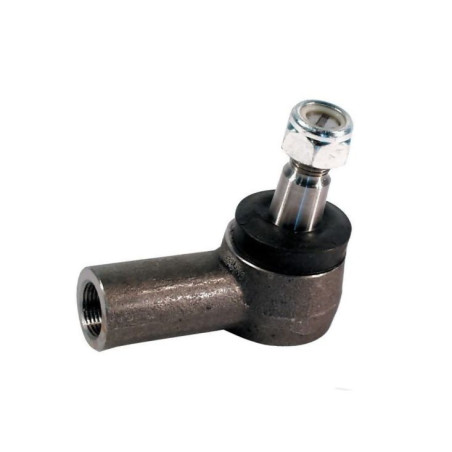

Przegub kulowy prosty L-073 – precyzyjne połączenie drążków w maszynach rolniczych

Przedstawiany produkt to wysokiej jakości przegub kulowy prosty, oznaczony symbolem L-073, zaprojektowany z myślą o wymagających zastosowaniach w mechanice pojazdów rolniczych. Element ten stanowi kluczowy komponent układów kierowniczych oraz zawieszenia, zapewniając stabilne i trwałe połączenie między drążkami a innymi elementami konstrukcyjnymi maszyny. Dzięki precyzyjnie wykonanym gwintom i stożkom, przegub gwarantuje dokładne dopasowanie oraz odporność na dynamiczne obciążenia występujące podczas pracy w terenie.

Kluczową cechą tego modelu jest specyficzna geometria stożka oraz parametry gwintów, które muszą być ściśle zgodne z oryginalną specyfikacją techniczną urządzenia. Produkt charakteryzuje się długością całkowitą wynoszącą 73 mm, co jest krytycznym wymiarem przy doborze zamiennika. Nieprawidłowa długość mogłaby wpłynąć na geometrię całego układu, dlatego przed zakupem należy bezwzględnie zweryfikować ten parametr.

Specyfikacja techniczna i parametry geometryczne

Aby mieć pewność, że przegub będzie pasował do Twojej maszyny, przeanalizuj poniższe dane techniczne. Każdy z tych parametrów jest niezmienne i wynika bezpośrednio z konstrukcji elementu:

• Długość całkowita (L): 73 mm – kluczowy wymiar montażowy.
• Długość stożka: 23 mm – określa głębokość osadzenia w gnieździe.
• Profil stożka: 18,2/20,3 przy nachyleniu 1:10 – zapewnia pewne wciskanie i blokadę.
• Gwint strony drążka: M20x1,5R – metryczny, prawoskrętny, o średnicy 20 mm i skoku 1,5 mm.
• Gwint strony mocowania (stożka): M16 – prawoskrętny, przeznaczony do nakrętki mocującej.
• Referencje: 01283164754S (sklep), SHP020KR (dostawca).

Zastosowanie i kompatybilność

Przegub kulowy prosty L-073 znajduje zastosowanie w szerokim spektrum maszyn rolniczych, gdzie wymagana jest wysoka wytrzymałość na drgania i obciążenia osiowe. Jest to element typowy dla układów kierowniczych ciągników oraz przyczep rolniczych. Precyzyjne wykonanie stożka o wymiarach 18,2/20,3 mm pozwala na stabilne zamocowanie w zwrotnicach lub ramionach wahaczy.

Ważne jest, aby przed montażem upewnić się, że gniazdo, w którym zostanie osadzony stożek, odpowiada wymiarom 18,2/20,3 mm oraz kątowi nachylenia 1:10. Nieprawidłowe dopasowanie stożka może prowadzić do luzów w układzie kierowniczym, co bezpośrednio przekłada się na bezpieczeństwo obsługi maszyny.

Na co zwrócić uwagę przed zakupem?

Wybór odpowiedniego przegubu kulowego wymaga weryfikacji kilku kluczowych punktów. Pomiń produkty o podobnym wyglądzie, ale innych parametrach gwintu lub długości. W przypadku tego modelu szczególną uwagę zwróć na:

• Zgodność gwintu M20x1,5R: Upewnij się, że drążek, do którego przykręcany będzie przegub, posiada gwint prawoskrętny M20 o skoku 1,5 mm. Gwinty lewoskrętne lub o innym skoku są niekompatybilne.
• Długość całkowita 73 mm: Zmierz stary element lub odległość montażową w maszynie. Różnica nawet kilku milimetrów może uniemożliwić poprawny montaż lub wpłynąć na kąty skrętu kół.
• Rozmiar stożka: Sprawdź, czy otwór montażowy w zwrotnicy odpowiada profilowi 18,2/20,3 mm. Jest to standardowy wymiar dla wielu modeli maszyn rolniczych, ale warto go potwierdzić suwmiarką.

Produkt dostępny jest jako nowy element zamienny, gotowy do bezpośredniego montażu. Dzięki zastosowaniu trwałych materiałów i zachowaniu rygorystycznych tolerancji produkcyjnych, przegub ten zapewnia długotrwałą eksploatację bez konieczności częstych regulacji.
