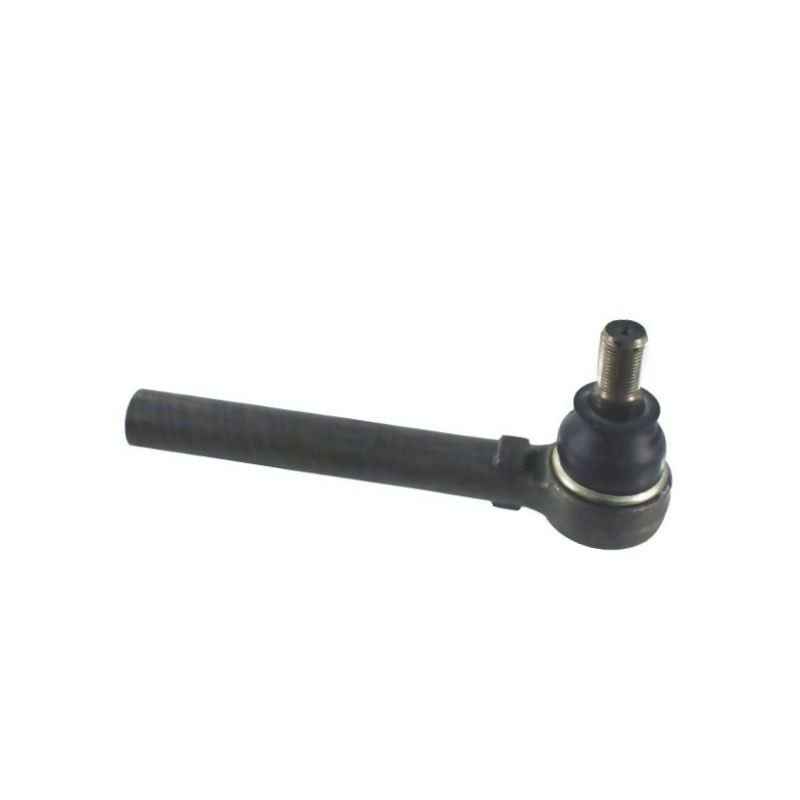

Przegub kulowy prosty, stożek-19,7/22,3, GW M18x1,5R L-170,

Przegub kulowy prosty Carraro – precyzja i wytrzymałość w układach rolniczych

Prezentowany przegub kulowy prosty marki Carraro to kluczowy element konstrukcyjny przeznaczony do zastosowania w maszynach rolniczych. Produkt charakteryzuje się wysoką jakością wykonania, co jest typowe dla podzespołów tego renomowanego producenta. Został zaprojektowany z myślą o pracy w trudnych warunkach polowych, gdzie niezawodność połączeń przegubowych ma bezpośredni wpływ na bezpieczeństwo i efektywność pracy urządzenia.

Kluczowym aspektem przy doborze tego elementu jest ścisłe dopasowanie parametrów technicznych do istniejącej instalacji w maszynie. Przegub ten znajduje zastosowanie w układach zawieszeń, wałach przegubowych oraz innych połączeniach wymagających przenoszenia ruchu obrotowego przy zachowaniu stałego promienia. Dzięki precyzyjnie wykonanym gwintom i odpowiedniej geometrii stożka, zapewnia stabilne połączenie drążków i elementów nośnych.

Specyfikacja techniczna i parametry wymiarowe

Poniżej przedstawiono szczegółowe dane techniczne produktu, które są niezbędne do poprawnej identyfikacji i montażu. Wszystkie wymiary zostały podane zgodnie z danymi producenta i należy je bezwzględnie zweryfikować przed zakupem.

• Długość całkowita: 200 mm
• Długość robocza: 170 mm
• Średnica osadzenia D1: 20 mm
• Średnica osadzenia D2: 22 mm
• Gwint strony stożka: M18 x 1.50 mm, prawy
• Gwint strony drążka: M18 x 1.50 mm, prawy
• Katolog producenta (Supplier Reference): CI350962
• Referencja sklepu: 2010-350962

Warto zwrócić szczególną uwagę na średnice osadzenia wynoszące odpowiednio 19,7 mm oraz 22,3 mm (w zaokrągleniu do standardów handlowych podawane jako 20 mm i 22 mm), co jest charakterystyczne dla wielu popularnych modeli ciągników i maszyn uprawowych. Gwint metryczny o skoku 1,5 mm zapewnia pewne dokręcenie i odporność na wibracje.

Zastosowanie i kompatybilność z markami Case oraz John Deere

Przegub ten jest często stosowany jako zamiennik lub element oryginalny w maszynach marki Case IH oraz John Deere. Ze względu na specyfikę rynku części zamiennych, produkt ten może odpowiadać numerom katalogowym stosowanym przez tych producentów. W kontekście kompatybilności, warto wziąć pod uwagę następujące numery referencyjne, które mogą odpowiadać temu typowi przegubu w dokumentacji technicznej maszyn:

• Case IH: 061353R1
• John Deere: A202676, RE204878, T202676
• Inne numery cross-reference: 21000009AA

Powyższe numery służą wyłącznie do wstępnej weryfikacji. Przed ostatecznym zakupem zaleca się fizyczne zmierzenie starego przegubu lub konsultację z dokumentacją serwisową konkretnej maszyny, aby upewnić się, że długość robocza 170 mm oraz parametry gwintu M18x1.5R są identyczne jak w oryginalnym podzespole.

Dlaczego warto wybrać przegub Carraro?

Carraro to światowy lider w produkcji układów napędowych i zawieszeń do maszyn rolniczych oraz budowlanych. Wybór oryginalnego przegubu tej marki gwarantuje:

• Wytrzymałość materiałową: Odporność na obciążenia dynamiczne występujące podczas pracy w polu.
• Precyzję wykonania: Dokładne tolerancje gwintów i osadzeń ułatwiają montaż i eliminują luzy.
• Długą żywotność: Zastosowanie wysokiej jakości stali i odpowiednich procesów hartowania.

Pamiętaj, że prawidłowy montaż przegubu kulowego wymaga użycia odpowiednich narzędzi i zachowania momentów dokręcania zalecanych przez producenta maszyny. Nieprawidłowe zamocowanie może prowadzić do szybkiego zużycia elementu lub awarii całego układu zawieszenia.
