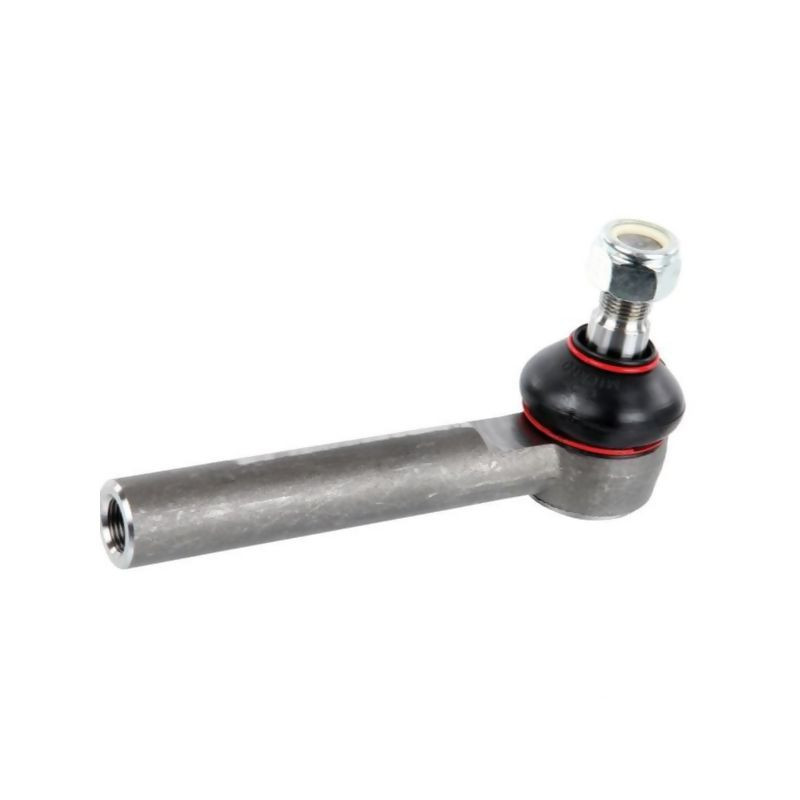

Przegub kulowy prosty, stożek-19,7/22,3, GW M18x1,5R L-195,

Przegub kulowy prosty do układów kierowniczych maszyn rolniczych

Prezentowany przegub kulowy prosty to kluczowy element układu kierowniczego i napędowego w ciężkich maszynach rolniczych. Zaprojektowany z myślą o zapewnieniu precyzyjnego prowadzenia kół oraz stabilności podczas pracy w trudnych warunkach terenowych. Produkt charakteryzuje się wysoką odpornością na obciążenia dynamiczne i statyczne, co jest niezbędne w zastosowaniach takich jak ciągniki rolnicze marki Landini czy Massey Ferguson.

Konstrukcja przegubu opiera się na sprawdzonym rozwiązaniu typu stożek-kołnierz, co umożliwia pewne mocowanie do zwrotnicy lub innego elementu układu zawieszenia. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, element ten gwarantuje długą żywotność i minimalizuje luzy, które mogłyby negatywnie wpłynąć na komfort i bezpieczeństwo obsługi maszyny.

Specyfikacja techniczna i wymiary

Przed zakupem należy dokładnie zweryfikować wymiary starej części z poniższymi danymi technicznymi. Nawet niewielkie różnice w skoku gwintu czy długości mogą uniemożliwić prawidłowy montaż lub wpłynąć na geometrię układu kierowniczego.

• Rodzinna konstrukcja: Przegub kulowy prosty.
• Średnica stożka: 19,7 mm / 22,3 mm (wymiar krytyczny dla dopasowania do otworu mocującego).
• Gwint: M18x1,5R (metryczny, prawoskrętny).
• Długość gwintu: 23,5 mm.
• Długość całkowita elementu: 195 mm.
• Długość robocza: 172 mm (istotna dla ustawienia geometrii).
• Skok gwintu: 1,50 mm.
• Kierunek gwintu na drążku: Prawy.

Zastosowanie i kompatybilność

Element ten znajduje szerokie zastosowanie w maszynach rolniczych, gdzie wymagane jest trwałe połączenie mechaniczne przenoszące siły sterujące. Jest to typowa końcówka drążka kierowniczego lub drążka reakcyjnego. Produkt jest kompatybilny z maszynami marek takich jak Landini oraz Massey Ferguson.

Aby upewnić się co do pełnej kompatybilności, warto porównać numer katalogowy oryginalnej części z zamiennikami stosowanymi przez producentów OEM. Poniżej znajdują się numery katalogowe, które mogą odpowiadać temu elementowi w dokumentacji technicznej pojazdów:

• Numery OEM / zamienniki: 3429173M1, 3429173M3.
• Referencja dostawcy: SHP009KR.
• Nasza referencja: 128009K.

Na co zwrócić uwagę przed montażem?

Prawidłowy dobór części zamiennej to podstawa bezpiecznej eksploatacji maszyny. Przed zamówieniem przegubu kulowego prostego o długości 195 mm, koniecznie sprawdź:

• Czy gwint na Twoim drążku jest prawoskrętny (R) i ma skok 1,5 mm.
• Czy średnica stożka (19,7/22,3 mm) pasuje do gniazda w zwrotnicy lub ramie.
• Czy długość robocza 172 mm pozwoli na zachowanie właściwej geometrii układu kierowniczego po montażu.

W razie jakichkolwiek wątpliwości co do dopasowania części do konkretnego modelu ciągnika lub maszyny rolniczej, zalecamy kontakt z naszym działem obsługi klienta. Dostarczenie numeru VIN lub dokładnego modelu urządzenia pozwoli na weryfikację zgodności technicznej i uniknięcie błędów zakupowych.
