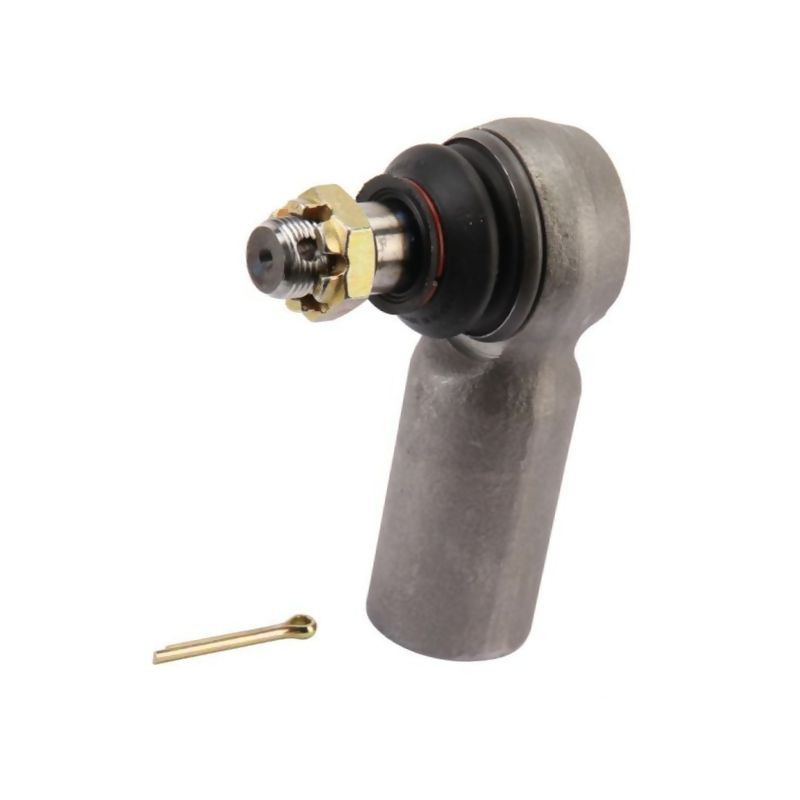

Przegub kulowy prosty, stożek-19,7/22,3, GW M30x1,5R L-105,

Przegub kulowy prosty ZF – precyzyjne połączenie w układach kierowniczych maszyn rolniczych

Przedstawiany produkt to wysokiej klasy przegub kulowy prosty marki ZF, zaprojektowany z myślą o wymagających zastosowaniach w maszynach rolniczych. Element ten stanowi kluczowy komponent układów kierowniczych, przekładni oraz mechanizmów manipulacyjnych, gdzie niezbędna jest kompaktowa zabudowa przy jednoczesnym zachowaniu wysokiej sztywności i swobody ruchu. Dzięki zastosowaniu precyzyjnie wykonanego stożka oraz gwintów metrycznych, przegub zapewnia pewne osadzenie elementów, co przekłada się na bezpieczeństwo i trwałość całego układu napędowego lub kierowniczego.

Konstrukcja przegubu opiera się na sprawdzonych rozwiązaniach inżynieryjnych, które umożliwiają łatwy demontaż podczas serwisu bez utraty charakterystyki połączenia. Jest to szczególnie istotne w warunkach gospodarki rolnej, gdzie maszyny narażone są na intensywne obciążenia, wibracje oraz zmienne warunki pracy. Wysoka wytrzymałość materiału oraz precyzja wykonania gwarantują długą żywotność elementu, minimalizując ryzyko awarii i przestojów w sezonie pracy.

Kluczowe parametry techniczne i specyfikacja

Przy doborze części zamiennych kluczowe jest dokładne dopasowanie parametrów geometrycznych do istniejącej konstrukcji maszyny. Poniższe dane techniczne są nadrzędne i muszą zostać zweryfikowane przed zakupem, aby zapewnić pełną kompatybilność:

• Długość całkowita przegubu: 105 mm – wymiar dopasowany do standardowych zestawów montażowych w popularnych modelach ciągników i maszyn.
• Gwint po stronie stożka: M18 x 1,50 mm – metryczny gwint drobnozwojny zapewniający precyzyjne dokręcenie.
• Gwint po stronie drążka: M30 x 1,50 mm – mocne połączenie z drążkiem kierowniczym lub elementem przenoszącym siłę.
• Skok gwintu: 1,50 mm dla obu stron, co jest standardem w wielu aplikacjach rolniczych.
• Kierunek gwintu: Produkt posiada gwinty z lewej i prawej strony, co umożliwia elastyczny montaż w różnych konfiguracjach układu kierowniczego.
• Średnica stożka: 19,7/22,3 mm – kluczowy wymiar określający pasowanie do gniazda w zwrotnicy lub wahaczu.

Zastosowanie i kompatybilność z numerami katalogowymi

Przegub ten znajduje szerokie zastosowanie w maszynach rolniczych, gdzie wymagane jest niezawodne połączenie elementów ruchomych. Jest to element eksploatacyjny, który podlega naturalnemu zużyciu, dlatego jego regularna kontrola i wymiana są istotne dla utrzymania właściwej geometrii układu kierowniczego. Produkt marki ZF, oznaczony numerem dostawcy 0501213543 oraz referencyjnym 1280501213543, jest zamiennikiem dla oryginalnych części stosowanych w pojazdach marki Case oraz innych producentów wykorzystujących podzespoły ZF.

Weryfikując dopasowanie, należy zwrócić szczególną uwagę na numery katalogowe OEM. Przeglądając dokumentację techniczną maszyny, szukaj odpowiedników takich jak numer 1502269C2. Dokładne porównanie wymiarów stożka (19,7/22,3 mm) oraz gwintów (M18 i M30 ze skokiem 1,5 mm) jest niezbędne, aby uniknąć błędów montażowych. W przypadku wątpliwości co do tolerancji lub specyfiki danej partii produkcyjnej, zaleca się konsultację ze specjalistą ds. części rolniczych lub bezpośrednie porównanie z demontowanym elementem.

Dlaczego warto wybrać przegub ZF?

Marka ZF jest synonimem jakości w branży motoryzacyjnej i rolniczej. Wybór tego przegubu to inwestycja w bezpieczeństwo i precyzję prowadzenia maszyny. Solidna konstrukcja odporna na obciążenia dynamiczne oraz korozję sprawia, że element ten spełnia oczekiwania nawet w najcięższych warunkach pracy. Łatwość montażu dzięki standardowym gwintom metrycznym oraz klarownej geometrii skraca czas naprawy w warsztacie.

Pamiętaj, że prawidłowy montaż przegubu kulowego wymaga użycia odpowiednich narzędzi i zachowania momentów dokręcania zalecanych przez producenta maszyny. Niewłaściwe osadzenie stożka lub niedokładne spasowanie gwintów może prowadzić do przedwczesnego zużycia elementu lub luzów w układzie kierowniczym. Dbając o jakość części zamiennych, dbasz również o efektywność i bezpieczeństwo swojej pracy w polu.
