Przegub kulowy prosty, stożek-23,4/26,4-1:10, GW M22x1,5R L-080,

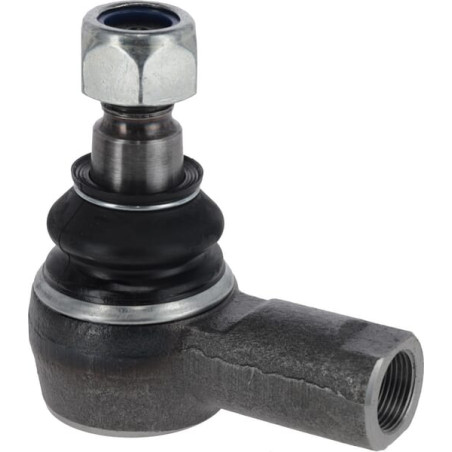

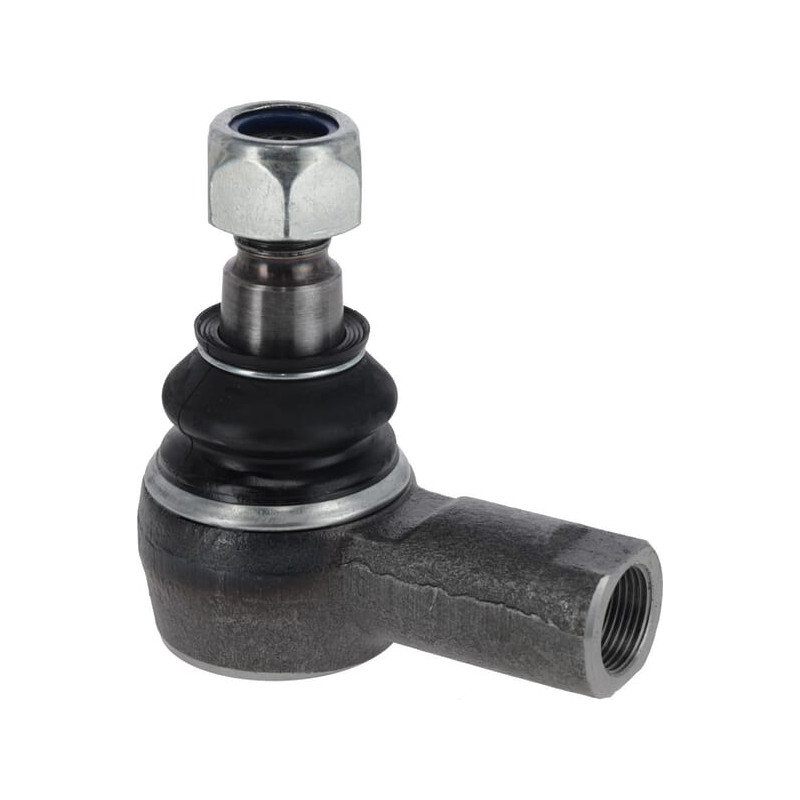

Przegub kulowy prosty Kramp – precyzyjna końcówka drążka kierowniczego

Prezentowany produkt to wysokiej jakości przegub kulowy prosty marki Kramp, oznaczony numerem katalogowym SHP816KR oraz referencją sklepu 01283030553S. Jest to kluczowy element układu kierowniczego, zaprojektowany jako krótka końcówka drążka z gwintem wewnętrznym. Komponent ten zapewnia precyzyjne przenoszenie sił sterowania na koła pojazdu, gwarantując stabilność prowadzenia i bezpieczeństwo pracy maszyn rolniczych oraz użytkowych.

Konstrukcja przegubu charakteryzuje się solidnym wykonaniem i dokładnością wymiarową, co jest niezbędne dla prawidłowego montażu i długotrwałej eksploatacji. Produkt zastępuje oryginalne części Massey Ferguson o numerach 3427168M1 oraz 3427168M2, będąc pełnowartościową alternatywą o parametrach technicznych zgodnych ze specyfikacją producenta.

Specyfikacja techniczna i wymiary

Kluczowym aspektem przy doborze końcówki drążka jest zgodność wymiarów z istniejącym układem kierowniczym. Poniższy przegub posiada specyficzne parametry geometryczne, które należy zweryfikować przed zakupem:

• Długość całkowita: 110 mm
• Długość robocza (A): 80 mm
• Szerokość główki (B): 58 mm
• Długość stożka (E): 30 mm
• Średnica osadzenia (stożek): od 23,5 mm (min.) do 26,5 mm (max.)
• Stożek: 1:10

Parametry gwintów i połączeń

Przegub wyposażony jest w dwa metryczne gwinty o prawym kierunku skrętu, co jest standardem w większości zastosowań rolniczych i motoryzacyjnych. Dokładne dane techniczne połączeń śrubowych przedstawiają się następująco:

• Strona drążka (C):
  • Średnica gwintu: M22
  • Skok gwintu: 1,50 mm
  • Długość gwintu: 38 mm
  • Kierunek: Prawy
• Strona końcowa / koło (F):
  • Średnica gwintu: M20
  • Skok gwintu: 1,50 mm
  • Długość gwintu: 25 mm
  • Rodzaj: Metryczny

Zastosowanie i kompatybilność

Przedmiotowa końcówka drążka kierowniczego znajduje zastosowanie w układach kierowniczych maszyn, gdzie wymagana jest precyzja i wytrzymałość na obciążenia dynamiczne. Dzięki uniwersalnym parametrom stożka oraz gwintów, produkt idealnie pasuje do modeli marki Massey Ferguson, zastępując części oryginalne o numerach:

• 3427168M1
• 3427168M2

Montaż przegubu wymaga dbałości o czystość gwintów oraz prawidłowe dokręcenie elementów zgodnie z momentem zalecanym przez producenta maszyny. Regularna kontrola stanu technicznego przegubów kulowych jest istotnym elementem konserwacji układu kierowniczego, wpływającym bezpośrednio na bezpieczeństwo operatora.
