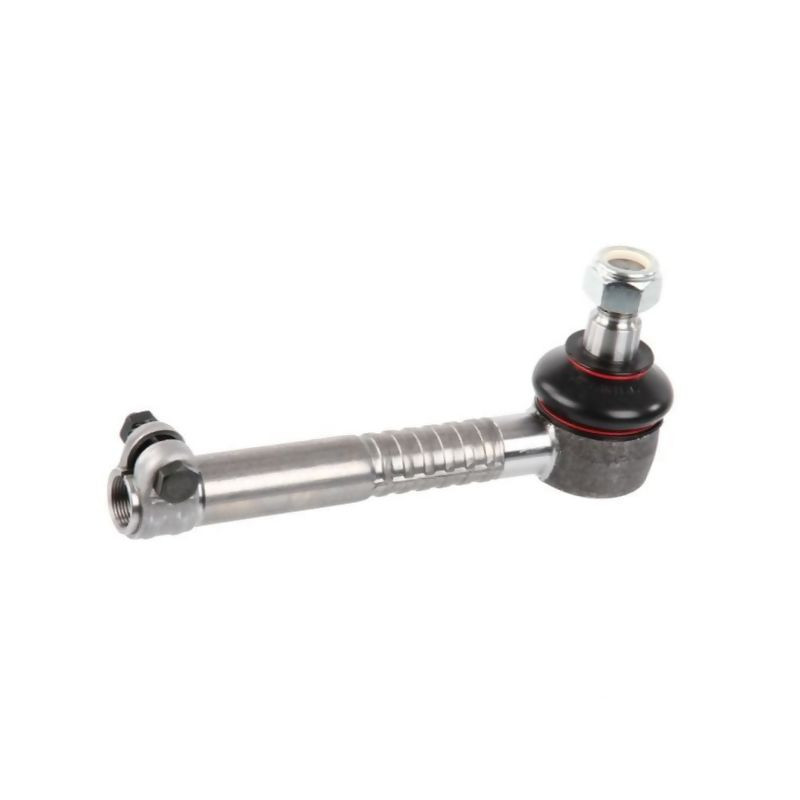

Przegub kulowy prosty M20x1,5R – precyzyjny element układu napędowego
Prezentowany przegub kulowy prosty to kluczowy komponent systemów przeniesienia napędu w maszynach rolniczych. Zaprojektowany z myślą o wysokiej wytrzymałości i precyzyjnym dopasowaniu, element ten stanowi niezawodne rozwiązanie dla układów kierowniczych oraz zawieszenia w sprzęcie marki Deutz oraz Steyr. Jego konstrukcja opiera się na sprawdzonych parametrach geometrycznych, które gwarantują stabilną pracę nawet w trudnych warunkach eksploatacyjnych.
Kluczową cechą tego przegubu jest zastosowanie gwintu metrycznego prawego o wymiarze M20x1,5R zarówno po stronie stożka, jak i drążka. Taka konfiguracja zapewnia bezpieczne i sztywne połączenie z innymi elementami układu, eliminując ryzyko poluzowania się połączenia podczas pracy maszyny. Precyzyjne wykonanie gwintu pozwala na łatwy montaż przy zachowaniu pełnej kompatybilności z oryginalnymi podzespołami.
Specyfikacja techniczna i wymiary
Dobór odpowiedniego przegubu wymaga ścisłego dopasowania wymiarów geometrycznych do istniejącej konstrukcji maszyny. Poniżej przedstawiamy kluczowe parametry techniczne, które należy zweryfikować przed zakupem, aby mieć pewność pełnej kompatybilności:
- Rodzinia stożka: 23,4 mm / 26,4 mm – precyzyjne osadzenie w gnieździe
- Długość stożka: 29,5 mm
- Gwint: M20x1,5R (metryczny, prawy) po obu stronach
- Długość całkowita: 225 mm
- Szerokość główki: 30 mm
- Typ: Przegub kulowy prosty
Wszystkie wymiary są zgodne z normami stosowanymi w produkcji części zamiennych do ciągników i maszyn rolniczych, co ułatwia identyfikację i wymianę zużytych elementów.
Zastosowanie i kompatybilność
Przegub ten znajduje zastosowanie głównie w układach napędowych oraz kierowniczych maszyn rolniczych. Jest dedykowany do pojazdów marek Deutz i Steyr, gdzie pełni funkcję łącznika przenoszącego siły i ruchy między elementami zawieszenia a układem kierowniczym. Jego rola jest krytyczna dla zachowania precyzji prowadzenia maszyny oraz bezpieczeństwa operatora.
Element ten sprawdza się jako zamiennik dla oryginalnych części, pod warunkiem zachowania zgodności numerów referencyjnych. W procesie weryfikacji dopasowania należy szczególnie zwrócić uwagę na numer katalogowy 135700431008, który identyfikuje ten konkretny wariant przegubu.
Wskazówki dotyczące montażu i weryfikacji
Aby zapewnić bezproblemową instalację i długotrwałą eksploatację, przed zakupem i montażem zaleca się wykonanie następujących kroków weryfikacyjnych:
- Sprawdź zgodność numeru referencyjnego 135700431008 z dokumentacją techniczną Twojej maszyny.
- Zmierz średnicę stożka (23,4/26,4 mm) oraz jego długość (29,5 mm), aby upewnić się, że przegub prawidłowo usiądzie w gnieździe.
- Zweryfikuj rodzaj gwintu – musi to być gwint metryczny M20x1,5R z kierunkiem prawym.
- Potwierdź całkowitą długość elementu (225 mm), aby uniknąć kolizji z innymi podzespołami po zamontowaniu.
Prawidłowe dopasowanie przegubu kulowego prostego przekłada się bezpośrednio na komfort pracy i żywotność całego układu napędowego. Inwestycja w wysokiej jakości zamiennik, taki jak ten oferowany pod referencją SHP260KR, pozwala przywrócić maszynie pierwotne parametry techniczne bez konieczności ponoszenia kosztów zakupu części oryginalnych.
