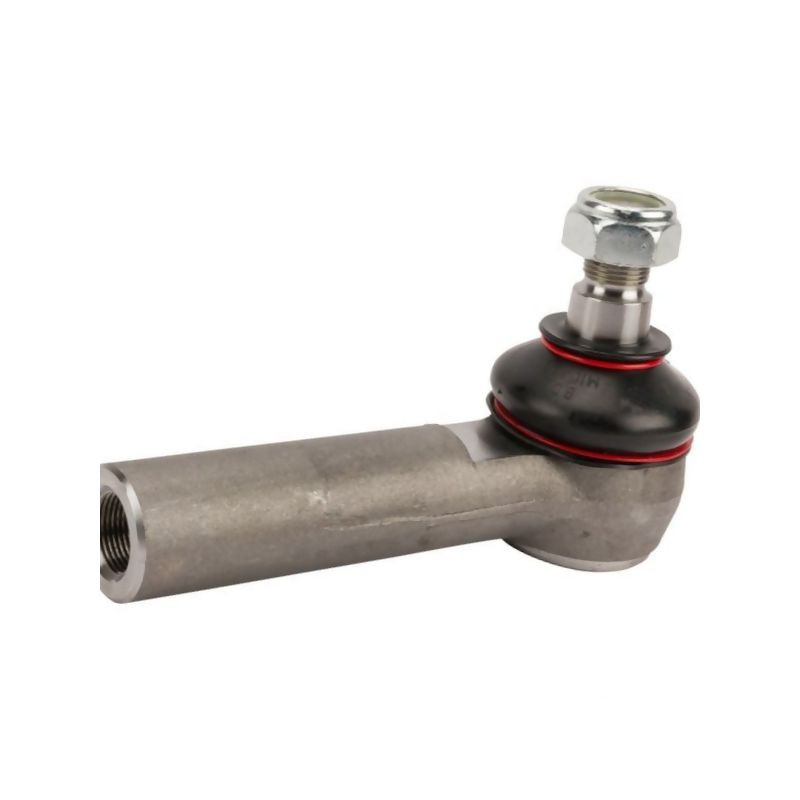

Przegub kulowy prosty, stożek-23,4/26,4, GW M22x1,5R L-160,

Przegub kulowy prosty – precyzyjne połączenie w układach mechanicznych

Prezentowany przegub kulowy prosty to kluczowy element konstrukcyjny, zaprojektowany z myślą o zastosowaniach w maszynach rolniczych, układach zawieszenia oraz systemach napędowych. Produkt charakteryzuje się wysoką precyzją wykonania, co zapewnia stabilność pracy nawet w trudnych warunkach eksploatacyjnych. Dzięki zastosowaniu standardowych wymiarów i gwintów metrycznych, komponent ten umożliwia łatwą wymianę zużytych części w istniejących zestawach mechanicznych, przywracając maszynie pełną sprawność techniczną.

Kluczową cechą tego przegubu jest jego uniwersalna budowa, łącząca stronę drążka ze stroną stożka. Taka konfiguracja pozwala na efektywną transmisję sił oraz kompensację niewielkich odchyleń kątowych, co jest niezbędne dla prawidłowego funkcjonowania układów kierowniczych i zawieszenia. Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu, spełniając rygorystyczne normy jakościowe obowiązujące w branży części zamiennych.

Specyfikacja techniczna i parametry wymiarowe

Przed zakupem należy dokładnie zweryfikować wymiary starego elementu z poniższymi danymi technicznymi, aby zapewnić 100% kompatybilność. Producent zadbał o zachowanie precyzyjnych tolerancji, co jest kluczowe dla bezpieczeństwa i trwałości całego układu.

• Rodzinna konstrukcja: Przegub kulowy prosty.
• Długość całkowita: 160 mm.
• Strona drążka (gwint zewnętrzny): M22x1,5R (gwint metryczny prawy).
• Strona stożka (gwint wewnętrzny/zacisk): M20.
• Długość gwintu strony stożka: 29,5 mm.
• Skok gwintu: 1,50 mm.
• Średnica stożka: 23,4/26,4 mm.
• Materiał i wykończenie: Wykonanie zgodne z parametrami technicznymi dla elementów przenoszących obciążenia dynamiczne.

Zastosowanie i kompatybilność

Przegub ten znajduje szerokie zastosowanie w mechanice pojazdów użytkowych oraz maszyn rolniczych. Jest idealnym rozwiązaniem tam, gdzie wymagane jest sztywne, a jednocześnie elastyczne połączenie elementów układu jezdnego lub roboczego. Ze względu na specyfikę gwintów (M22x1,5R oraz M20), produkt ten jest często stosowany jako zamiennik w popularnych modelach ciągników i przyczep.

Warto zaznaczyć, że numer referencyjny dostawcy to SHP377KR, a wewnętrzny numer katalogowy sklepu to 128377K. Przy doborze części zamiennych do maszyn takich marek jak Valmet czy innych producentów sprzętu rolniczego, kluczowe jest porównanie powyższych wymiarów, w szczególności długości całkowitej 160 mm oraz średnicy stożka 23,4/26,4 mm. Nieprawidłowy dobór średnicy stożka może skutkować luźnym osadzeniem lub niemożnością montażu w gnieździe zwrotnicy.

Wskazówki montażowe i weryfikacja dopasowania

Aby zapewnić długotrwałą bezawaryjną pracę, podczas montażu należy zwrócić uwagę na kilka istotnych kwestii technicznych:

• Kierunek gwintu: Upewnij się, że gwint M22x1,5R jest prawy (standardowy), co jest zgodne z większością zastosowań w drążkach kierowniczych.
• Czystość połączeń: Przed wkręceniem przegubu oczyść gwinty z brudu, rdzy i starego smaru, aby zapewnić prawidłowy dokręt i uniknąć zatarć.
• Kontrola stożka: Sprawdź, czy gniazdo w zwrotnicy lub wahaczu nie jest zużyte. Stożek o wymiarach 23,4/26,4 mm musi siedzieć pewnie, bez luzów poprzecznych.
• Dokręcanie: Stosuj się do zalecanych momentów dokręcania dla gwintów M20 i M22, aby nie uszkodzić materiału ani nie doprowadzić do poluzowania się połączenia podczas pracy maszyny.

Produkt dostępny jest od ręki lub z krótkim czasem realizacji (wysyłka w 7 dni), co pozwala na szybką naprawę awarii w sezonie pracy. Jakość wykonania odpowiada wymaganiom stawianym profesjonalnym warsztatom mechanicznym i rolniczym.
