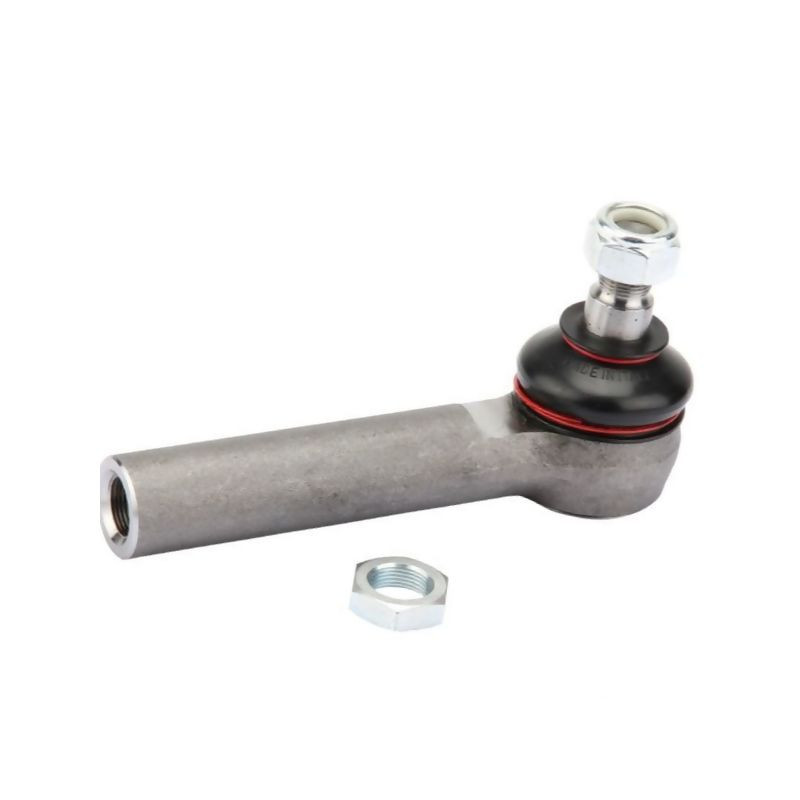

Przegub kulowy prosty o parametrach stożka 23,4/26,4 i gwincie M22x1,5R
Prezentowany przegub kulowy prosty to precyzyjny element układu zawieszenia i połączeń mechanicznych, zaprojektowany z myślą o wymagających warunkach pracy w maszynach rolniczych. Produkt charakteryzuje się solidną konstrukcją, która zapewnia stabilność połączenia oraz swobodę ruchu w kluczowych punktach układu jezdnego. Dzięki zastosowaniu standardowych wymiarów i gwintów metrycznych, komponent ten stanowi niezawodne rozwiązanie dla mechaników i właścicieli sprzętu rolniczego szukających trwałych zamienników.
Kluczową cechą tego modelu jest specyficzna geometria stożka o wymiarach 23,4/26,4 mm, co pozwala na precyzyjne osadzenie w gnieździe i eliminuje niepożądane luzy. Długość robocza wynosząca 183 mm zapewnia odpowiedni zasięg i elastyczność montażową w różnych konfiguracjach układów napędowych oraz zawieszeń. Element ten jest szczególnie istotny w kontekście utrzymania prawidłowej geometrii kół oraz komfortu pracy operatora maszyny.
Specyfikacja techniczna i wymiary
Dokładne parametry techniczne są fundamentem poprawnego doboru części zamiennej. Poniżej przedstawiono kluczowe dane techniczne przegubu, które należy zweryfikować przed zakupem, aby zapewnić pełną kompatybilność z istniejącym układem:
- Rodaj przegubu: Przegub kulowy prosty
- Wymiary stożka: 23,4/26,4 mm
- Długość całkowita (L): 183 mm
- Gwint strony drążka: M22x1,5R (metryczny, prawoskrętny)
- Gwint strony stożka: M20 (długość gwintu 29,5 mm, skok 1,50 mm)
- Referencje producenta: 1-33-743-010, 133743010
- Numer katalogowy dostawcy: SHP373KR
Zastosowanie gwintu M22x1,5R po stronie drążka oraz M20 po stronie stożka umożliwia łatwy montaż przy użyciu standardowych narzędzi warsztatowych. Precyzja wykonania gwintów zapewnia szczelne i wytrzymałe połączenie, odporne na wibracje i obciążenia dynamiczne występujące podczas pracy w polu.
Zastosowanie i kompatybilność
Przegub ten znajduje szerokie zastosowanie w układach napędowych i zawieszeniowych maszyn rolniczych. Jest dedykowany do połączeń między elementami konstrukcyjnymi kostek i ramion zawieszeń, gdzie wymagana jest wysoka precyzja i odporność na zużycie. Szczególnie polecany jest do maszyn marek Case oraz Steyr, co potwierdzają numery referencyjne 1-33-743-010 oraz 133743010.
Element ten sprawdza się również w platformach roboczych i innych urządzeniach wymagających stabilnego, długiego przegubu z gwintowanymi połączeniami. Jego konstrukcja sprzyja redukcji naprężeń w układzie kierowniczym i zawieszeniu, co przekłada się na dłuższą żywotność innych podzespołów.
Wskazówki montażowe i weryfikacja
Przed przystąpieniem do wymiany przegubu kulowego zaleca się dokładną weryfikację stanu technicznego sąsiednich elementów układu zawieszenia. Należy upewnić się, że gniazda mocujące są czyste i nie posiadają uszkodzeń mechanicznych, które mogłyby wpłynąć na prawidłowe osadzenie nowego stożka.
W przypadku wątpliwości co do dopasowania produktu do konkretnego modelu maszyny, kluczowe jest porównanie numerów katalogowych oraz wymiarów geometrycznych starej części z danymi technicznymi oferowanego przegubu. W razie niejasności warto skonsultować się z działem obsługi klienta, podając numer referencyjny 1-33-743-010 lub 133743010 oraz szczegóły dotyczące konfiguracji układu w Państwa maszynie.
