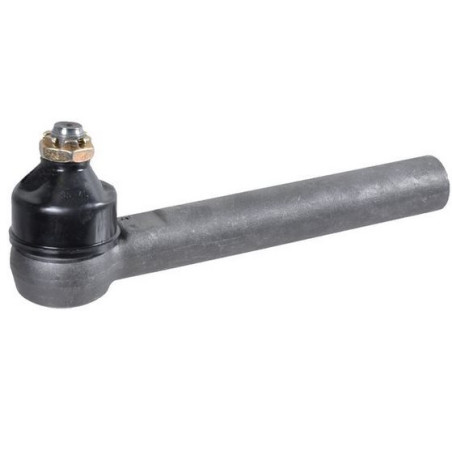

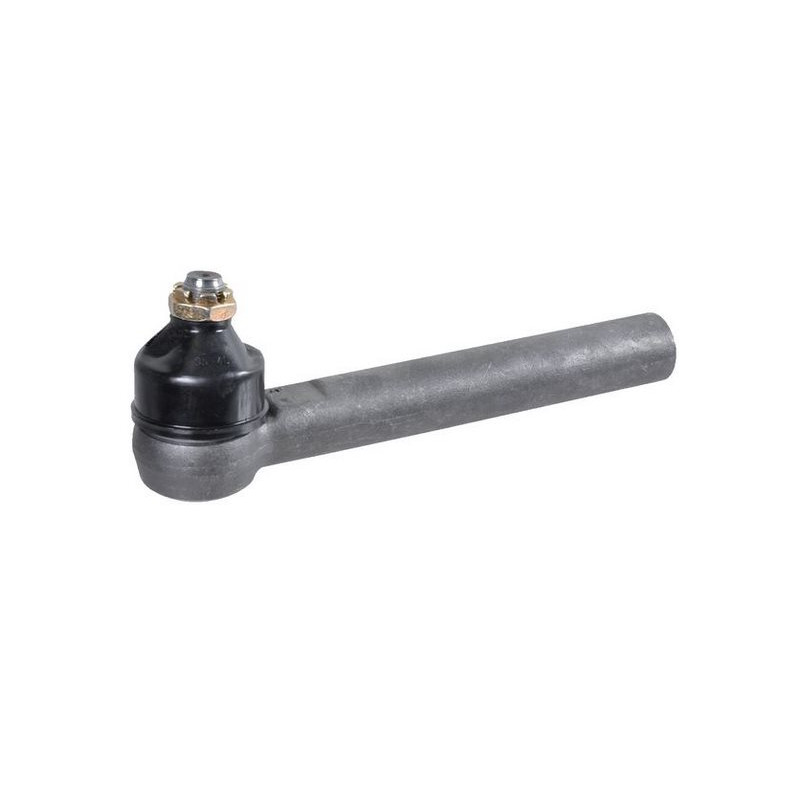

Przegub kulowy prosty, stożek-23,4/26,4, GW M22x1,5R L-271,

Przegub kulowy prosty – precyzyjne połączenie w układach maszyn rolniczych

Przedstawiany produkt to wysokiej klasy przegub kulowy prosty, zaprojektowany z myślą o wymagających zastosowaniach w mechanizmach maszyn rolniczych i ciężkiego sprzętu. Element ten pełni kluczową rolę w układach sterowniczych oraz napędowych, zapewniając stabilne i precyzyjne przenoszenie sił przy zachowaniu właściwej geometrii połączenia. Dzięki swojej konstrukcji pozwala na efektywną pracę mechanizmów, minimalizując luzy i zwiększając bezpieczeństwo obsługi maszyny.

Jako element zamienny, przegub ten charakteryzuje się wysoką odpornością na obciążenia dynamiczne oraz trudne warunki pracy typowe dla sektora rolniczego. Jego montaż nie wymaga skomplikowanych operacji, pod warunkiem wcześniejszej, dokładnej weryfikacji parametrów technicznych z oryginalnym elementem w maszynie.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniego przegubu kulowego musi opierać się na ścisłym dopasowaniu wymiarów geometrycznych oraz parametrów gwintów. Poniżej przedstawiamy szczegółowe dane techniczne produktu, które są niezbędne do potwierdzenia kompatybilności:

• Typ przegubu: Przegub kulowy prosty
• Długość robocza (L): 271 mm
• Wymiary stożka: 23,4 mm / 26,4 mm (średnice zapewniające właściwe osadzenie)
• Gwint po stronie drążka: M22 x 1,50 mm (prawy)
• Długość gwintu po stronie drążka: 30 mm
• Gwint po stronie stożka: M20 x 1,50 mm
• Referencja dostawcy: SHP592KR
• Numer katalogowy sklepu: 128592K

Zwróć szczególną uwagę na skok gwintu wynoszący 1,50 mm dla obu stron połączenia. Nieprawidłowe dopasowanie średnicy lub skoku gwintu uniemożliwi prawidłowy montaż i może prowadzić do szybkiego zużycia elementu lub uszkodzenia mechanizmu.

Zastosowanie i kompatybilność

Przegub ten znajduje szerokie zastosowanie w various mechanizmach maszyn rolniczych. Jest idealnym rozwiązaniem tam, gdzie wymagane jest sztywne, a jednocześnie umożliwiające pewien zakres ruchu połączenie elementów sterujących lub napędowych.

• Połączenia międzymasztowe: Stabilizacja układu w maszynach z wieloma segmentami roboczymi.
• Układy kierowania: Precyzyjne przenoszenie ruchu z kabiny operatora na koła lub inne elementy kierujące.
• Łączenie naczyń roboczych: Integracja z wałami napędowymi w ciągnikach i maszynach uprawowych.

Produkt jest kompatybilny z typowymi układami stosującymi przeguby o podanych wyżej wymiarach stożka i gwintów. Ze względu na różnorodność modeli maszyn dostępnych na rynku, kluczowe jest porównanie numerów referencyjnych przed zakupem.

Wskazówki montażowe i weryfikacja dopasowania

Aby uniknąć niekompatybilności i dodatkowych kosztów związanych z wymianą komponentów, zalecamy przeprowadzenie dokładnej weryfikacji przed zamówieniem:

1. Sprawdź numer referencyjny uszkodzonego przegubu w dokumentacji technicznej maszyny.
2. Zmierz średnicę zewnętrzną stożka oraz długość gwintu w istniejącym elemencie.
3. Upewnij się, że długość robocza L-271 mm odpowiada wymaganiom Twojego układu.
4. Zweryfikuj rodzaj gwintu (metryczny) oraz jego skok (1,50 mm) na obu końcówkach przegubu.

Prawidłowo dobrany przegub kulowy prosty o numerze referencyjnym SHP592KR zapewni długotrwałą i bezawaryjną pracę Twojej maszyny, przywracając jej pełną sprawność techniczną.
