Przegub kulowy prosty, stożek-26,9/30,2-1:10, GW M36x1,5R L-142,

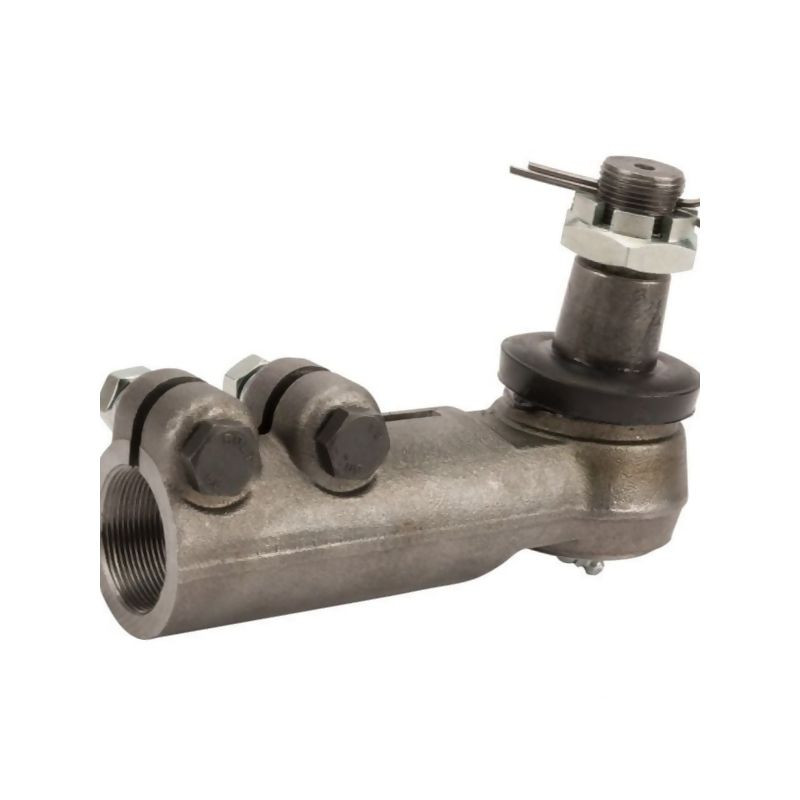

Profesjonalna końcówka drążka kierowniczego z gwintem wewnętrznym

Prezentowana końcówka drążka kierowniczego to precyzyjny element układu kierowniczego, zaprojektowany do zastosowań w maszynach rolniczych i pojazdach użytkowych. Produkt charakteryzuje się solidną konstrukcją z gwintem wewnętrznym oraz obejmą, co zapewnia stabilne połączenie i precyzyjne przenoszenie sił sterujących. Jest to kluczowy komponent dbający o bezpieczeństwo i komfort prowadzenia pojazdu.

Element ten stanowi bezpośredni zamiennik dla oryginalnych części o numerach katalogowych producentów takich jak CASE czy FENDT. Dzięki zachowaniu rygorystycznych parametrów geometrycznych, produkt idealnie pasuje do istniejących układów, eliminując konieczność dodatkowych modyfikacji podczas montażu.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniej końcówki drążka wymaga uwzględnienia precyzyjnych wymiarów. Poniższe dane techniczne pozwalają na jednoznaczną identyfikację kompatybilności produktu z danym modelem pojazdu:

• Długość robocza (A): 142 mm
• Długość całkowita: 165 mm
• Długość stożka (E): 33 mm
• Średnica zewnętrzna drążka (B): 48 mm
• Szerokość główki: 35 mm
• Zakrzywienie: Nie (przegub prosty)

Specyfikacja gwintów i połączeń

Konstrukcja przegubu uwzględnia dwa różne typy połączeń gwintowych, co jest typowe dla tego rodzaju elementów regulacyjnych. Wszystkie gwinty są metryczne i prawoskrętne, co ułatwia standardowy montaż przy użyciu typowych narzędzi warsztatowych.

Strona drążka (połączenie z drążkiem kierowniczym):

• Średnica gwintu (C): M36
• Skok gwintu: 1.50 mm
• Długość gwintu: 65 mm
• Kierunek: Prawy

Strona krótka (połączenie z zwrotnicą/ramieniem):

• Średnica gwintu (F): M24
• Skok gwintu: 1.50 mm
• Długość gwintu: 28 mm
• Kierunek: Prawy

Zakres osadzenia stożka

Istotnym parametrem jest średnica osadzenia stożka, która musi odpowiadać gniazdu w zwrotnicy lub ramieniu kierowniczym. Produkt ten został zaprojektowany do pracy w następującym zakresie:

• Minimalna średnica osadzenia (D1): 27 mm
• Maksymalna średnica osadzenia (D2): 30,3 mm

Kompatybilność i numery katalogowe

Przegub kulowy prosty jest dedykowany do konkretnych modeli pojazdów, zastępując oryginalne części zamiennikowe. Produkt jest kompatybilny z numerami referencyjnymi:

• CASE: 3134240R92, 3140943R1
• FENDT: X800210032000

Dzięki zastosowaniu wysokiej jakości materiałów i precyzyjnej obróbce, końcówka zapewnia długotrwałą eksploatację oraz odporność na obciążenia dynamiczne występujące podczas pracy w terenie. Jest to rozwiązanie rekomendowane dla użytkowników dbających o precyzję układu kierowniczego swoich maszyn.
