Przegub kulowy prosty, stożek-26,9/30,2-1:8, GW 7/8"-14R L-165,

Przegub kulowy prosty z gwintem wewnętrznym – specyfikacja techniczna

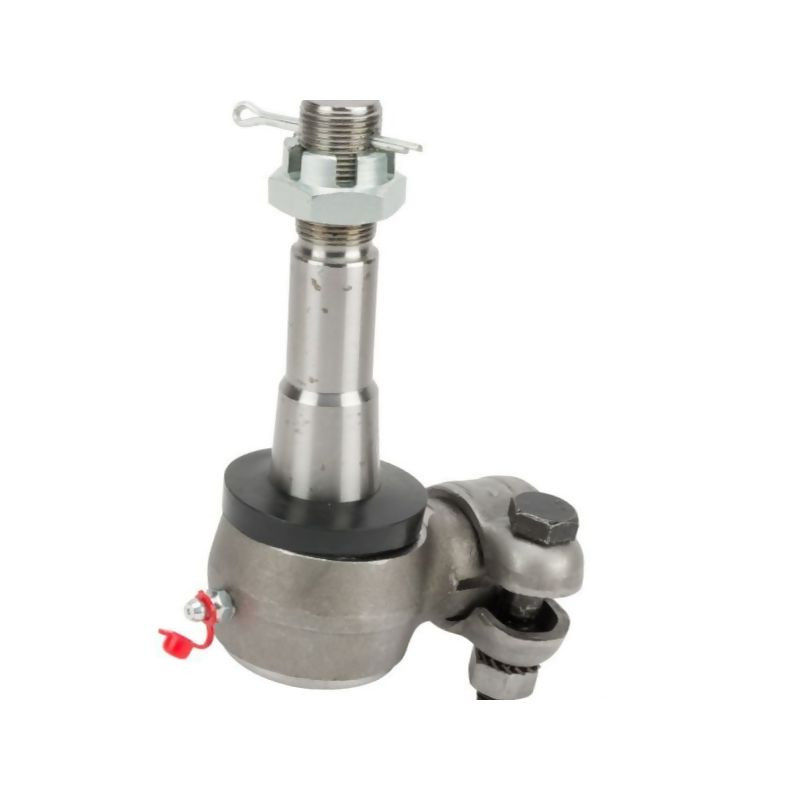

Prezentowany produkt to wysokiej jakości końcówka drążka kierowniczego, zaprojektowana do precyzyjnego łączenia elementów układu kierowniczego w maszynach rolniczych i specjalistycznych. Jest to przegub kulowy prosty, charakteryzujący się solidną konstrukcją i odpornością na obciążenia mechaniczne. Kluczową cechą tego elementu jest obecność gwintu wewnętrznego oraz obejmy, co umożliwia bezpieczne i stabilne mocowanie do drążka.

Produkt oznaczony jest numerem katalogowym 01283025586R oraz referencją dostawcy STR-20A621. W ofercie sklepu występuje również pod numerami zamiennymi takimi jak 86502995 czy 1280566C2, co wskazuje na jego kompatybilność z pojazdami marki Case oraz innymi maszynami wykorzystującymi te same standardy montażowe.

Kluczowe wymiary i parametry geometryczne

Prawidłowy dobór przegubu wymaga ścisłego dopasowania wymiarów do istniejącego układu. Poniższe dane techniczne pochodzą bezpośrednio od producenta i muszą być zweryfikowane przed zakupem:

• Długość robocza (A): 72 mm – określa efektywny zakres pracy przegubu.
• Szerokość główki (B): 62 mm – wymiar istotny dla przestrzeni montażowej.
• Średnica zewnętrzna drążka (B): 62 mm.
• Długość stożka (E): 36,5 mm – kluczowy parametr dla poprawnego osadzenia w zwrotnicy lub innym elemencie.
• Zakres średnicy osadzenia: od 27,4 mm (min) do 31,8 mm (max). Stożek o wymiarach 26,9/30,2 mm zapewnia pewne wciskanie i utrzymanie elementu.

Specyfikacja gwintów – strona drążka i strona krótka

Przegub posiada dwa różne typy gwintów, co jest typowe dla uniwersalnych końcówek drążków stosowanych w rolnictwie i motoryzacji ciężkiej. Należy zwrócić szczególną uwagę na różnice między stroną przykręcaną do drążka a stroną mocującą kulę:

Strona drążka (gwint wewnętrzny)

• Typ gwintu: Calowy.
• Średnica gwintu: 7/8 cala.
• Ilość zwojów na cal: 14.
• Długość gwintu: 36,5 mm.

Strona krótka / mocująca (gwint zewnętrzny)

• Typ gwintu: Metryczny.
• Średnica gwintu (F): M22.
• Skok gwintu (F): 1.50 mm.
• Długość gwintu: 40 mm.

Zastosowanie i kompatybilność

Dzięki zastosowaniu gwintu calowego po stronie drążka (7/8"-14) oraz metrycznego M22x1.5 po stronie mocującej, przegub ten znajduje zastosowanie w szerokim spektrum maszyn. Jest to element niezbędny w układach kierowniczych ciągników rolniczych, kombajnów oraz innych pojazdów wolnobieżnych, gdzie wymagana jest precyzja prowadzenia kół przy jednoczesnej wytrzymałości na drgania i uderzenia.

Produkt jest zamiennikiem dla części oryginalnych i aftermarketowych o numerach:

• Case IH: 86502995, 1280566C2
• Inne odpowiedniki: 01283025586R

Przed montażem zaleca się sprawdzenie stanu technicznego drążka kierowniczego oraz oczyszczenie gwintów z zanieczyszczeń i korozji, aby zapewnić pełną funkcjonalność nowego przegubu. Element sprzedawany jest jako sztuka (szt.).
