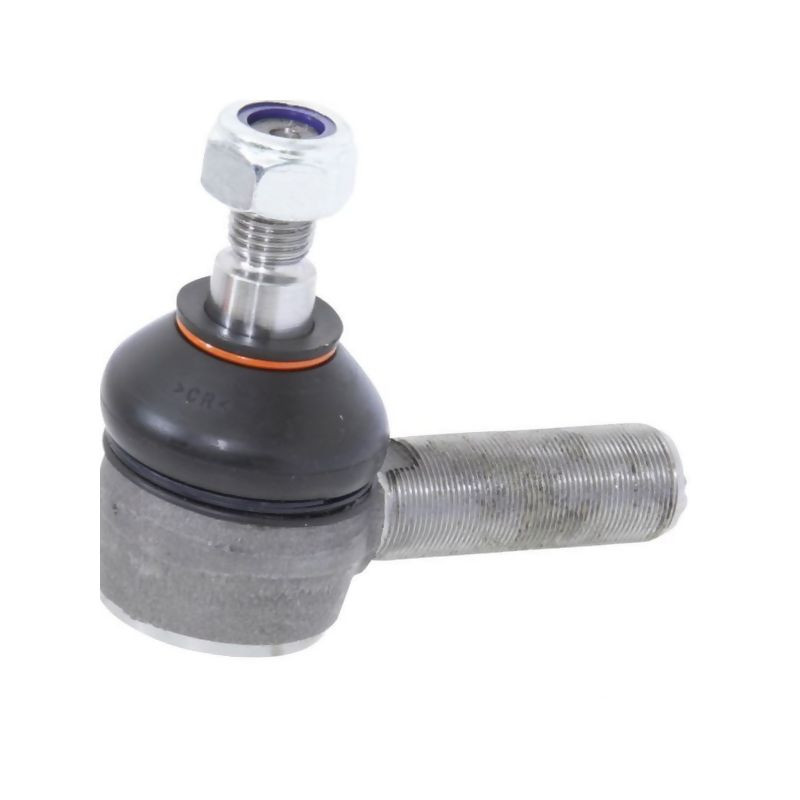

Przegub kulowy stożek-16,2/18,3-1:10, M20x1,0R L-080,

Profesjonalny przegub kulowy do maszyn rolniczych

Przedstawiany produkt to wysokiej jakości przegub kulowy, zaprojektowany z myślą o wymagających zastosowaniach w mechanizmach sterowania i zawieszenia maszyn rolniczych. Element ten stanowi kluczowy komponent układu kierowniczego, zapewniając precyzyjne przenoszenie sił oraz kompensację ruchów w trakcie pracy w polu. Jego solidna konstrukcja gwarantuje trwałość i bezpieczeństwo eksploatacji nawet w trudnych warunkach.

Kluczowym aspektem tego przegubu jest precyzyjne wykonanie gwintów, które decydują o poprawnym montażu i stabilności połączenia. Produkt charakteryzuje się specyficzną geometrią stożka oraz dokładnie zdefiniowanymi parametrami gwintu metrycznego, co wymaga uważnej weryfikacji przed zakupem w celu uniknięcia błędów dopasowania.

Specyfikacja techniczna i wymiary

Aby upewnić się, że przegub będzie idealnie pasował do Twojej maszyny, należy dokładnie przeanalizować poniższe parametry techniczne. Każdy wymiar i rodzaj gwintu ma kluczowe znaczenie dla funkcjonalności całego układu.

• Rodzaj przegubu: Kulowy stożek o nachyleniu 1:10.
• Średnica stożka: Zakres od 16,2 mm do 18,3 mm.
• Długość całkowita (L): 80 mm.
• Długość części stożkowej: 22 mm.
• Gwint na stronie stożka: M14 ze skokiem 1,50 mm (gwint stożkowy).
• Gwint na stronie drążka: M20 ze skokiem 1,00 mm.
• Kierunek gwintu drążka: Prawy (R).

Warto zwrócić szczególną uwagę na różnicę w skoku gwintu między stroną stożka a stroną drążka. Gwint M14x1,50 jest standardem w wielu mocowaniach stożkowych, natomiast gwint M20x1,00 o drobniejszym skoku zapewnia większą precyzję i siłę docisku w połączeniu z drążkiem kierowniczym lub cięgnem.

Zastosowanie i kompatybilność

Przegub kulowy stożek-16,2/18,3 znajduje szerokie zastosowanie w układach zawieszenia oraz kierowania różnego typu maszyn rolniczych. Jest niezbędny tam, gdzie wymagana jest sztywna, a jednocześnie pozwalająca na pewien zakres ruchu łączność między elementami konstrukcyjnymi a układem sterowania.

Dzięki zastosowaniu standardowych gwintów metrycznych, element ten współpracuje z wieloma popularnymi typami drążków i końcówek stosowanych w branży rolniczej. Zapewnia bezpieczny transfer obciążeń dynamicznych występujących podczas orki, siewu czy transportu po nierównym terenie.

Wskazówki montażowe i weryfikacja przed zakupem

Przed złożeniem zamówienia zalecamy dokładne zmierzenie starego, zużytego elementu lub sprawdzenie dokumentacji technicznej maszyny. Niewłaściwy dobór przegubu może prowadzić do luźności w układzie kierowniczym, co jest niebezpieczne dla operatora i może uszkodzić inne podzespoły.

Na co zwrócić szczególną uwagę?

• Zmierz średnicę otworu mocowania stożka – musi mieścić się w zakresie 16,2–18,3 mm przy nachyleniu 1:10.
• Sprawdź długość dostępnego miejsca montażowego – całkowita długość nowego przegubu to 80 mm.
• Upewnij się, że gwint zewnętrzny na drążku w Twojej maszynie to faktycznie M20x1,00 z gwintem prawym. Błędne rozpoznanie skoku (np. mylenie z M20x1,5 lub M20x2,5) uniemożliwi poprawne dokręcenie elementu.

Produkt oznaczony referencją dostawcy SHP093KR oraz numerem katalogowym sklepu 01253010083S to sprawdzone rozwiązanie dla rolników dbających o sprawność techniczną swojego sprzętu. Regularna kontrola stanu przegubów kulowych i ich timely wymiana zapobiegają kosztownym awariom w sezonie.
