Przegub kulowy stożek-17,2/19,8, L-400 karby z prawej

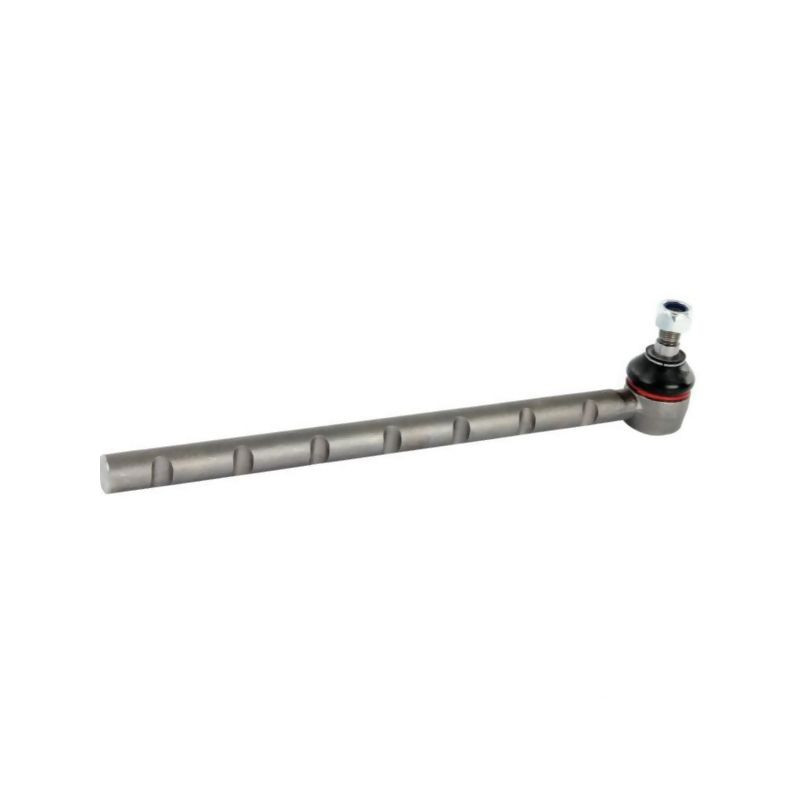

Przegub kulowy z karbami – precyzyjna końcówka drążka kierowniczego

Prezentowany produkt to wysokiej jakości przegub kulowy, stanowiący kluczowy element układu kierowniczego w maszynach rolniczych i urządzeniach technicznych. Zaprojektowany z myślą o trwałości i precyzyjnym dopasowaniu, zapewnia stabilność prowadzenia oraz bezpieczeństwo eksploatacji. Jest to element zamienny, który charakteryzuje się solidną konstrukcją i odpornością na obciążenia dynamiczne występujące podczas pracy w trudnych warunkach terenowych.

Kluczową cechą tego modelu jest specyficzna geometria stożka oraz układ karbów, które umożliwiają pewne mocowanie w jarzmie lub widełkach drążka. Produkt posiada 7 nacięć (karbów) zlokalizowanych po prawej stronie, co jest istotnym parametrem przy doborze zamiennika do istniejących zespołów kierowniczych. Dzięki precyzyjnie wykonanym wymiarom osadzenia, przegub idealnie współpracuje z elementami mocującymi o określonych średnicach.

Specyfikacja techniczna i wymiary

Poniżej przedstawiamy szczegółowe dane techniczne produktu, które pozwalają na jednoznaczną identyfikację i weryfikację kompatybilności z posiadanym sprzętem. Wszystkie wymiary podane są w milimetrach i zostały zweryfikowane zgodnie ze standardami produkcyjnymi.

• Typ gwintu (strona stożka): Metryczny M16 x 1.50 mm
• Długość gwintu: 24 mm
• Średnica zewnętrzna drążka (B): 24 mm
• Szerokość główki: 23.8 mm
• Średnica osadzenia (min.): 17.2 mm (D1)
• Średnica osadzenia (max.): 19.8 mm (D2)
• Długość stożka (E): 21.5 mm
• Długość całkowita: 400 mm
• Ilość rowków (karbów): 7 sztuk
• Lokalizacja karbów: Prawa strona

Zastosowanie i kompatybilność

Przegub ten znajduje zastosowanie w układach kierowniczych ciągników rolniczych oraz innych maszyn specjalistycznych, gdzie wymagana jest precyzyjna transmisja ruchu obrotowego koła kierownicy na mechanizm kierowniczy. Dzięki standardowemu gwintowi M16 oraz charakterystycznemu stożkowi o średnicy osadzenia 17.2–19.8 mm, element ten pasuje do wielu popularnych modeli maszyn.

Warto zwrócić uwagę na numer katalogowy oryginału, do którego produkt ten stanowi zamiennik: C5NN3280C. Jest to kluczowa informacja dla mechaników i użytkowników szukających części do maszyn marki Ford/New Holland oraz innych producentów wykorzystujących tę specyfikację w swoich układach kierowniczych. Produkt dostarczany jest jako pojedyncza sztuka, gotowa do montażu.

Dlaczego warto wybrać ten przegub?

Wybór odpowiedniej końcówki drążka ma bezpośredni wpływ na komfort i bezpieczeństwo prowadzenia maszyny. Prezentowany przegub kulowy oferuje:

• Dokładne odwzorowanie oryginału: Zachowanie wszystkich krytycznych wymiarów, w tym długości całkowitej 400 mm i skoku gwintu 1.50 mm.
• Pewne mocowanie: 7 karbów z prawej strony zapewniają stabilne połączenie z widelkami, eliminując luzy i drgania.
• Trwałość: Wykonanie z materiałów odpornych na zużycie mechaniczne i korozję.
• Łatwość montażu: Standardowy gwint metryczny ułatwia wymianę bez konieczności stosowania specjalistycznych narzędzi adaptacyjnych.

Przed zakupem zalecamy dokładne zmierzenie starego elementu, w szczególności średnicy osadzenia stożka oraz ilości i rozmieszczenia karbów, aby upewnić się, że wybrany produkt będzie w pełni kompatybilny z Państwa maszyną.
