Końcówka drążka

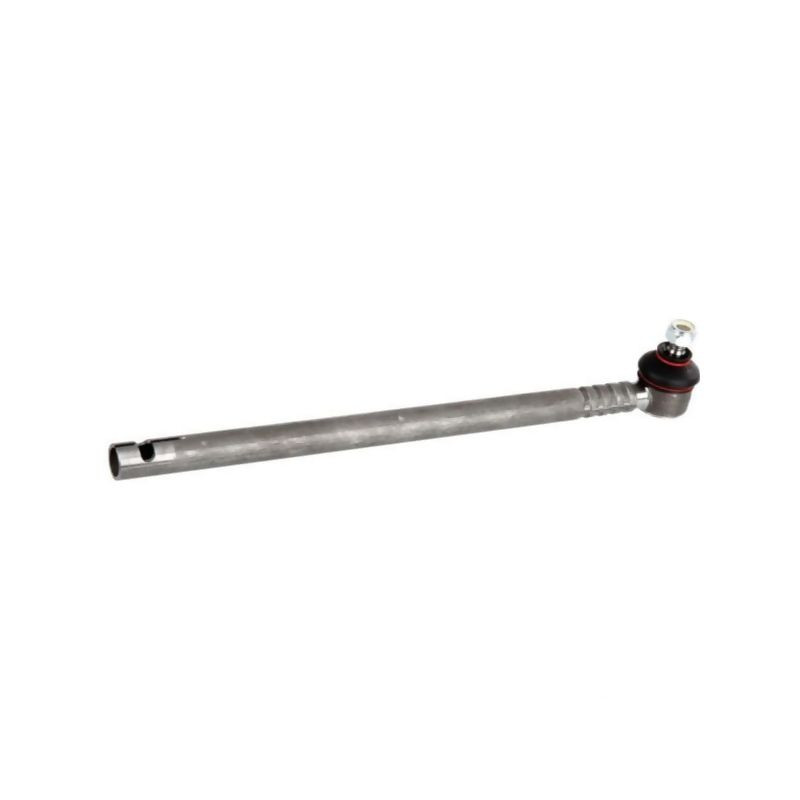

Końcówka drążka SHP083KR – precyzyjne dopasowanie i trwałość

Końcówka drążka o numerze katalogowym SHP083KR (referencja dostawcy) oraz kodzie produktu 131083K to element kluczowy dla układów kierowniczych i zawieszenia w maszynach rolniczych oraz pojazdach użytkowych. Produkt ten, dostępny w kategorii przegubów z karbami i otworami, został zaprojektowany z myślą o zapewnieniu stabilnego połączenia i precyzyjnego przenoszenia sił sterujących. Jego konstrukcja opiera się na sprawdzonych rozwiązaniach inżynieryjnych, gwarantujących długą żywotność nawet w trudnych warunkach eksploatacyjnych.

Zastosowanie wysokiej jakości materiałów oraz precyzyjne wykonanie gwintów sprawiają, że końcówka ta idealnie współpracuje z drążkami kierowniczymi, eliminując luzy i zapewniając pewność prowadzenia pojazdu. Jest to produkt nowy, gotowy do montażu, spełniający rygorystyczne normy jakościowe.

Specyfikacja techniczna i wymiary

Kluczowym aspektem przy doborze części zamiennych jest zgodność wymiarowa. Poniżej przedstawiamy szczegółowe parametry techniczne końcówki drążka SHP083KR, które pozwalają na jednoznaczną identyfikację produktu i weryfikację jego kompatybilności z istniejącym układem.

• Typ gwintu (strona stożka): Metryczny
• Średnica gwintu (strona stożka): M14
• Skok gwintu (strona stożka): 1.50 mm
• Długość gwintu (strona stożka): 20 mm
• Typ gwintu (strona drążka): Metryczny
• Średnica gwintu (strona drążka): M20
• Długość całkowita: 460 mm
• Szerokość główki: 26 mm
• Długość stożka (E): 10,5 mm
• Średnica osadzenia min. (D1): 14,9 mm
• Średnica osadzenia max. (D2): 15,8 mm

Warto zwrócić szczególną uwagę na specyficzną konstrukcję końcówki rury, która wyposażona jest w karb. Rozwiązanie to zapewnia dodatkowe zabezpieczenie przed wysunięciem się elementu z gniazda oraz poprawia stabilność całego połączenia mechanicznego. Różnice w średnicach gwintów po obu stronach (M14 dla stożka i M20 dla drążka) wymagają precyzyjnego dopasowania do odpowiednich elementów składowych układu kierowniczego.

Zastosowanie i kompatybilność

Końcówka drążka SHP083KR znajduje zastosowanie w układach kierowniczych wymagających solidnego i trwałego połączenia. Dzięki standardowym wymiarom gwintów metrycznych oraz precyzyjnie określonym wymiarom stożka, produkt ten pasuje do wielu modeli maszyn rolniczych oraz pojazdów specjalistycznych, gdzie stosowane są przeguby z karbami.

Przed zakupem zaleca się dokładne zmierzenie starego elementu, w szczególności:

• Długości całkowitej (powinna wynosić 460 mm),
• Rozstawu i średnicy gwintów (M14 i M20),
• Wymiarów stożka osadzenia (średnica 14,9–15,8 mm).

Produkt oznaczony jest również numerem 4961757, co może ułatwić identyfikację w katalogach części zamiennych. Jako element eksploatacyjny, regularna kontrola stanu technicznego końcówek drążków jest kluczowa dla bezpieczeństwa jazdy i precyzji sterowania.
